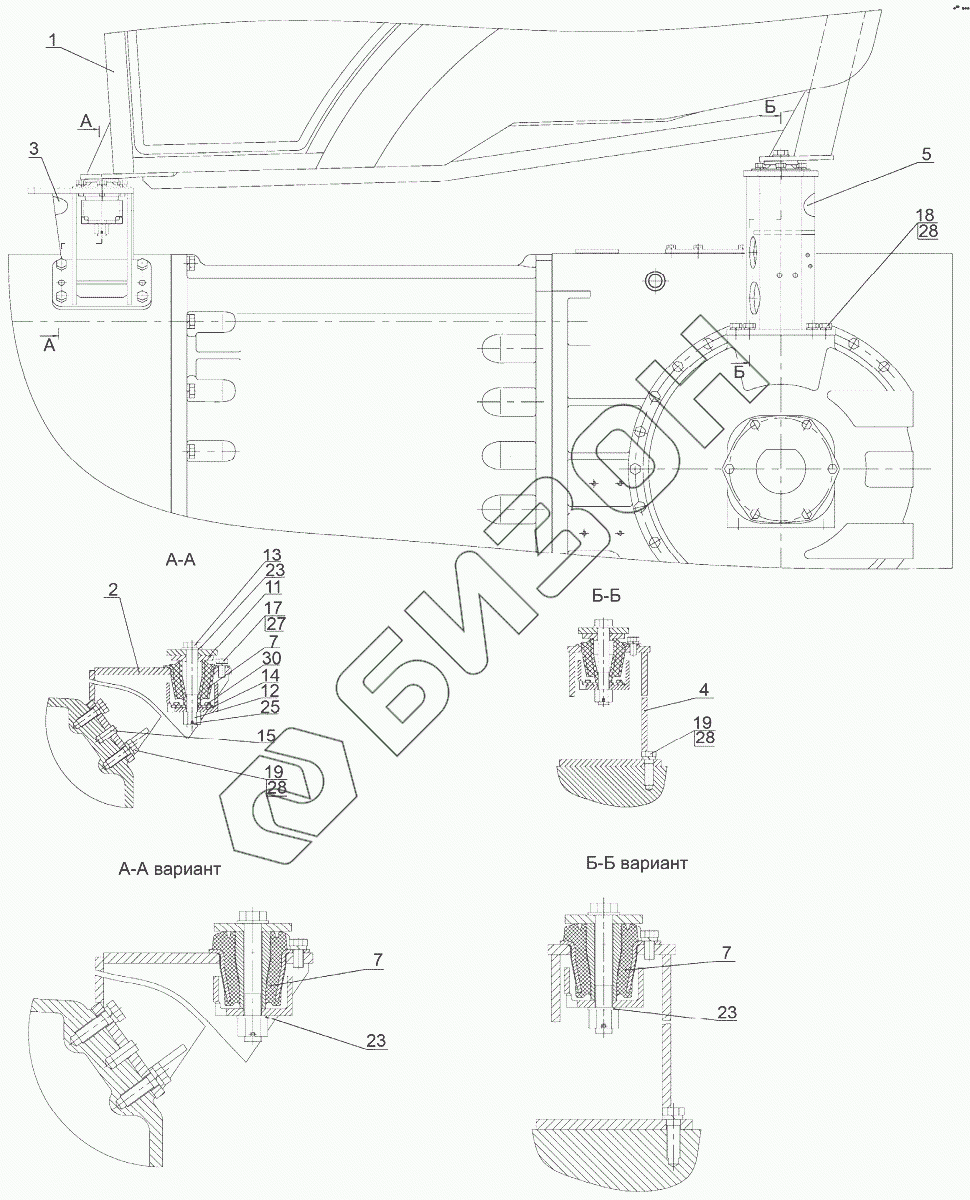

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка кабины
1
2
3
4
5
7
7
7
7
7
7
11
12
13
14
14
15
17
18
19
19
23
23
23
25
27
28
28
28
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-6700005 | 3522-6700005 | Установка кабины |
Загрузка ...
|
|
| 1 | 3522-6700010 | Кабина |
Загрузка ...
|
|
| 2 | 3522-6700030 | Кронштейн |
Загрузка ...
|
|
| 3 | 3522-6700030-01 | Кронштейн |
Загрузка ...
|
|
| 4 | 3522-6700035 | Кронштейн |
Загрузка ...
|
|
| 5 | 3522-6700035-01 | Кронштейн |
Загрузка ...
|
|
| 7 | 923-6700200 | Виброизолятор Freudenberg Megulastik |
Загрузка ...
|
|
| 7 | 5718 013 (11MN50) | Виброизолятор |
Загрузка ...
|
|
| 11 | 2522-6700027 | Шайба |
Загрузка ...
|
|
| 12 | 2522-6700028 | Гайка |
Загрузка ...
|
|
| 13 | 2522-6700029 | Болт |
Загрузка ...
|
|
| 14 | 2522-6700041-01 | Фланец |
Загрузка ...
|
|
| 14 | 2522-6700041 | Фланец |
Загрузка ...
|
|
| 15 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 17 | Болт М12-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | Болт М16-6дх45.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | Болт М16-6дх50.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Шайба С 20.01.019 | Шайба |
Загрузка ...
|
|
| 25 | Шплинт 4х36.019 | Шплинт |
Загрузка ...
|
|
| 27 | Шайба 12 | Шайба |
Загрузка ...
|
|
| 28 | Шайба 16 | Шайба |
Загрузка ...
|
|
| 30 | Шайба 7718 007 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
