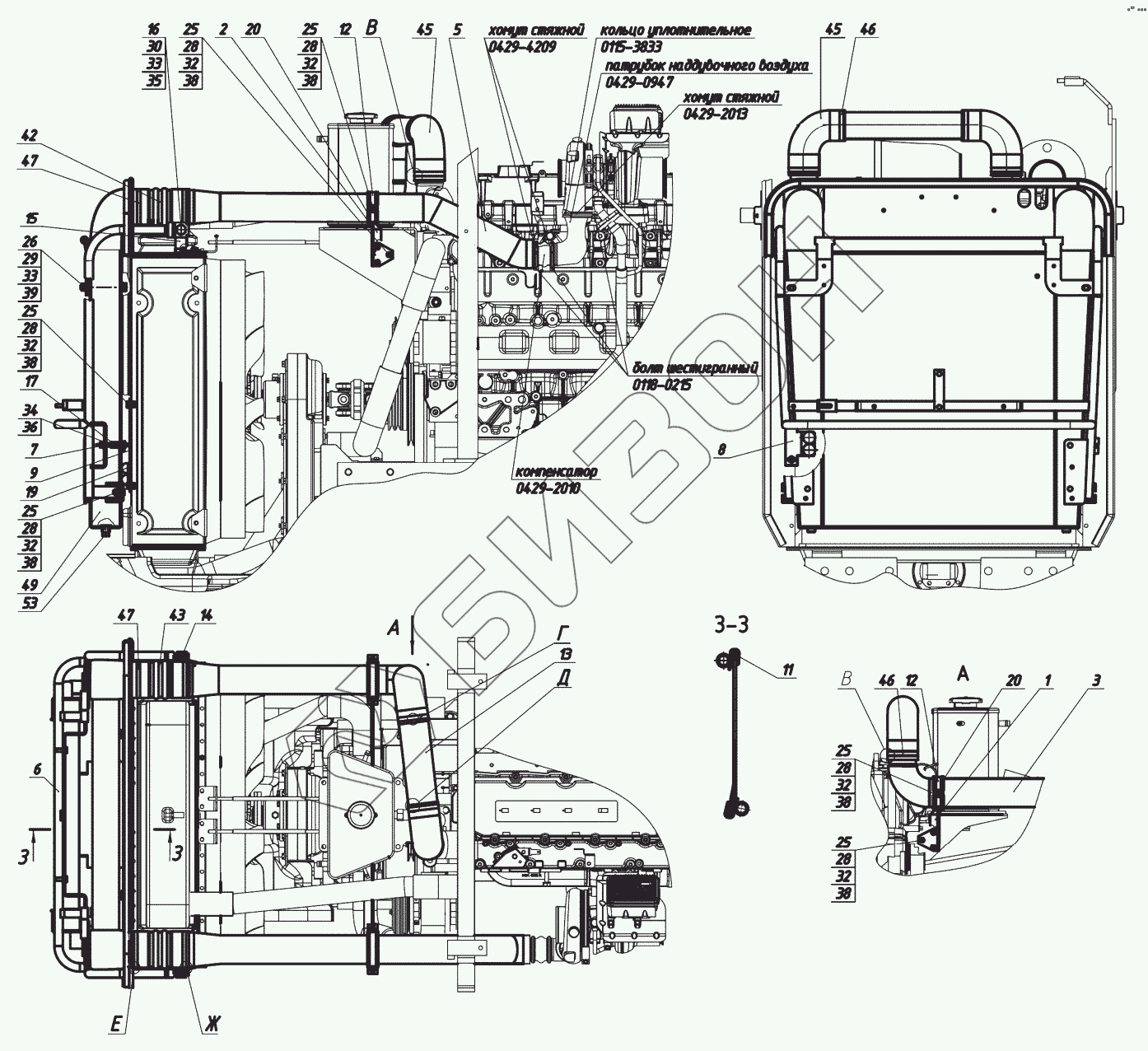

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка охладителя
1
2
3
5
6
7
8
9
11
12
12
14
15
16
17
19
20
20
25
25
25
25
25
25
26
28
28
28
28
28
28
29
30
32
32
32
32
32
32
33
33
34
35
36
38
38
38
38
38
38
39
42
43
45
45
46
46
47
47
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522.5-1317010 | 3522.5-1317010 | Установка охладителя |
Загрузка ...
|
|
| 1 | 3522.5-1317045 | Кронштейн |
Загрузка ...
|
|
| 2 | 3522.5-1317045-01 | Кронштейн |
Загрузка ...
|
|
| 3 | 3522.5-1317900 | Воздухопровод |
Загрузка ...
|
|
| 5 | 3522.5-1317920 | Воздухопровод |
Загрузка ...
|
|
| 6 | 3522-1317105-Б | Кронштейн |
Загрузка ...
|
|
| 7 | 3522-1317115 | Стяжка |
Загрузка ...
|
|
| 8 | 3522-1317125 | Упор |
Загрузка ...
|
|
| 9 | 3522-1317125-01 | Упор |
Загрузка ...
|
|
| 10 | А37.08.045-14 | Уплотнитель |
Загрузка ...
|
|
| 11 | А37.08.045-15 | Уплотнитель |
Загрузка ...
|
|
| 12 | 3522.5-1317047-01 | Скоба |
Загрузка ...
|
|
| 13 | 3522.5-1317991 | Труба |
Загрузка ...
|
|
| 14 | 3522-1317111 | Кронштейн |
Загрузка ...
|
|
| 15 | 3522-1317111-01 | Кронштейн |
Загрузка ...
|
|
| 16 | 3522-1317113 | Болт |
Загрузка ...
|
|
| 17 | 3522-1317121 | Вилка |
Загрузка ...
|
|
| 19 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 20 | ПР-36-03 | Уплотнитель УМ6а |
Загрузка ...
|
|
| 25 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Болт М10-6дх110.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 29 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 30 | Гайка М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 32 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 33 | Шайба С 10.01.019 | Шайба |
Загрузка ...
|
|
| 34 | Шплинт 2,5х16.019 | Шплинт |
Загрузка ...
|
|
| 35 | Шплинт 2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 36 | Палец 6х22 | Палец |
Загрузка ...
|
|
| 38 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 39 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 42 | Патрубок силиконовый гофрированный 90х150 | Патрубок силиконовый гофрированный |
Загрузка ...
|
|
| 43 | Патрубок силиконовый гофрированный 90х150 | Патрубок силиконовый гофрированный |
Загрузка ...
|
|
| 45 | Патрубок силиконовый угловой 70-110х130 | Патрубок силиконовый угловой |
Загрузка ...
|
|
| 46 | Хомут | Хомут |
Загрузка ...
|
|
| 47 | Хомут | Хомут |
Загрузка ...
|
|
| 49 | 3033-1317100 | Охладитель наддувочного воздуха |
Загрузка ...
|
|
| 54 | Пробка | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
