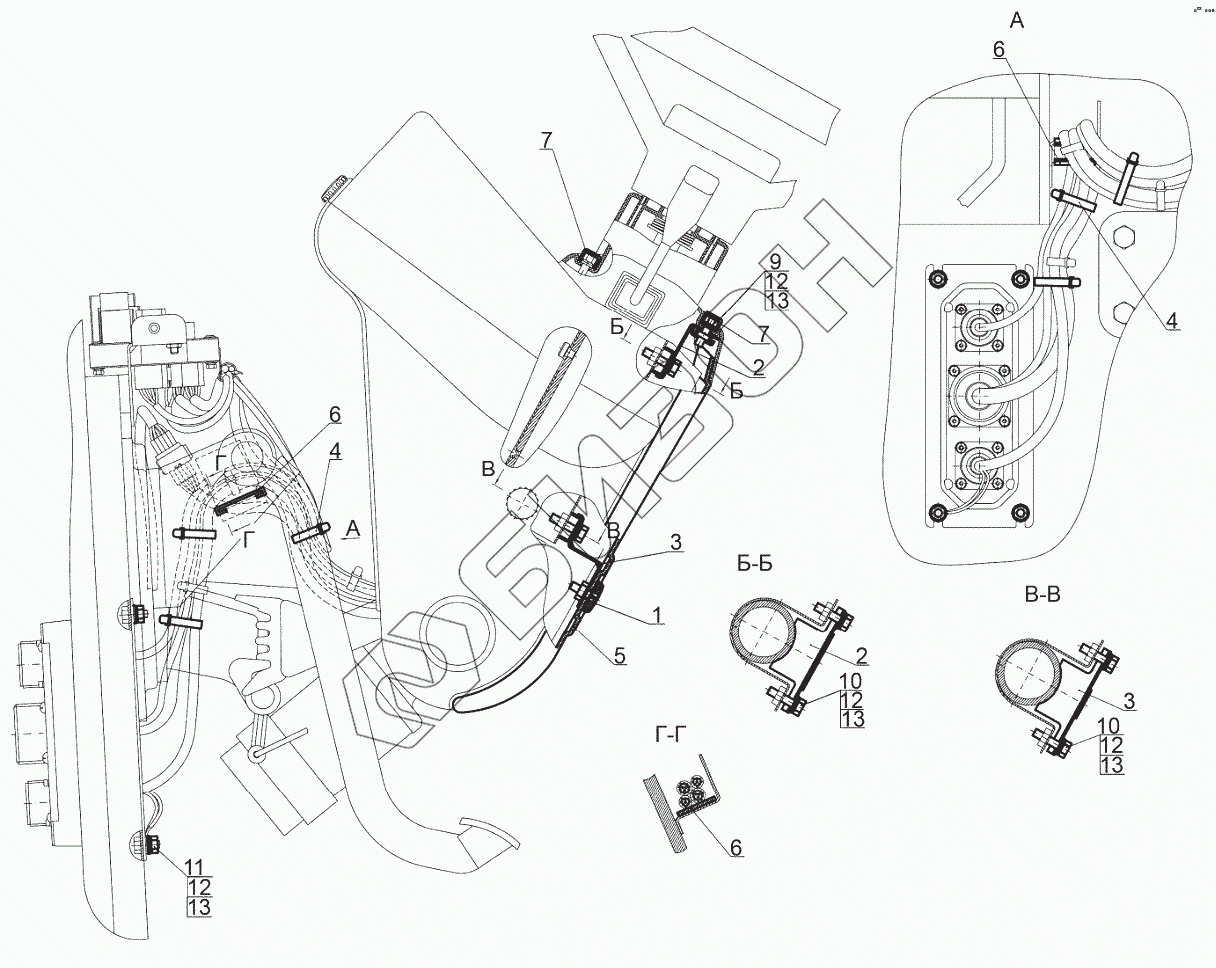

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка щитка приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
6
6
6
7
7
9
10
10
11
12
12
12
12
13
13
13
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
925М-3805105 925М-3805105 Установка щитка приборов
Загрузка ...
1 80-3805065 Винт
Загрузка ...
2 822-3805080-Б Кронштейн
Загрузка ...
3 822-3805095 Кронштейн
Загрузка ...
4 80-3723045 Манжета
Загрузка ...
5 822-3805163 Кожух
Загрузка ...
6 ПР-43-01 Уплотнитель
Загрузка ...
7 А30.04.017 Колпачок
Загрузка ...
9 Болт М6-6дх16.88.35.019 Болт
Загрузка ...
10 Болт М6-6дх25.88.35.019 Болт
Загрузка ...
11 Гайка М6-6Н.6.019 Гайка М6-6Н.6.019
Загрузка ...
12 Шайба С 6.01.019 Шайба
Загрузка ...
13 Шайба 6Т Шайба 6Т
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
