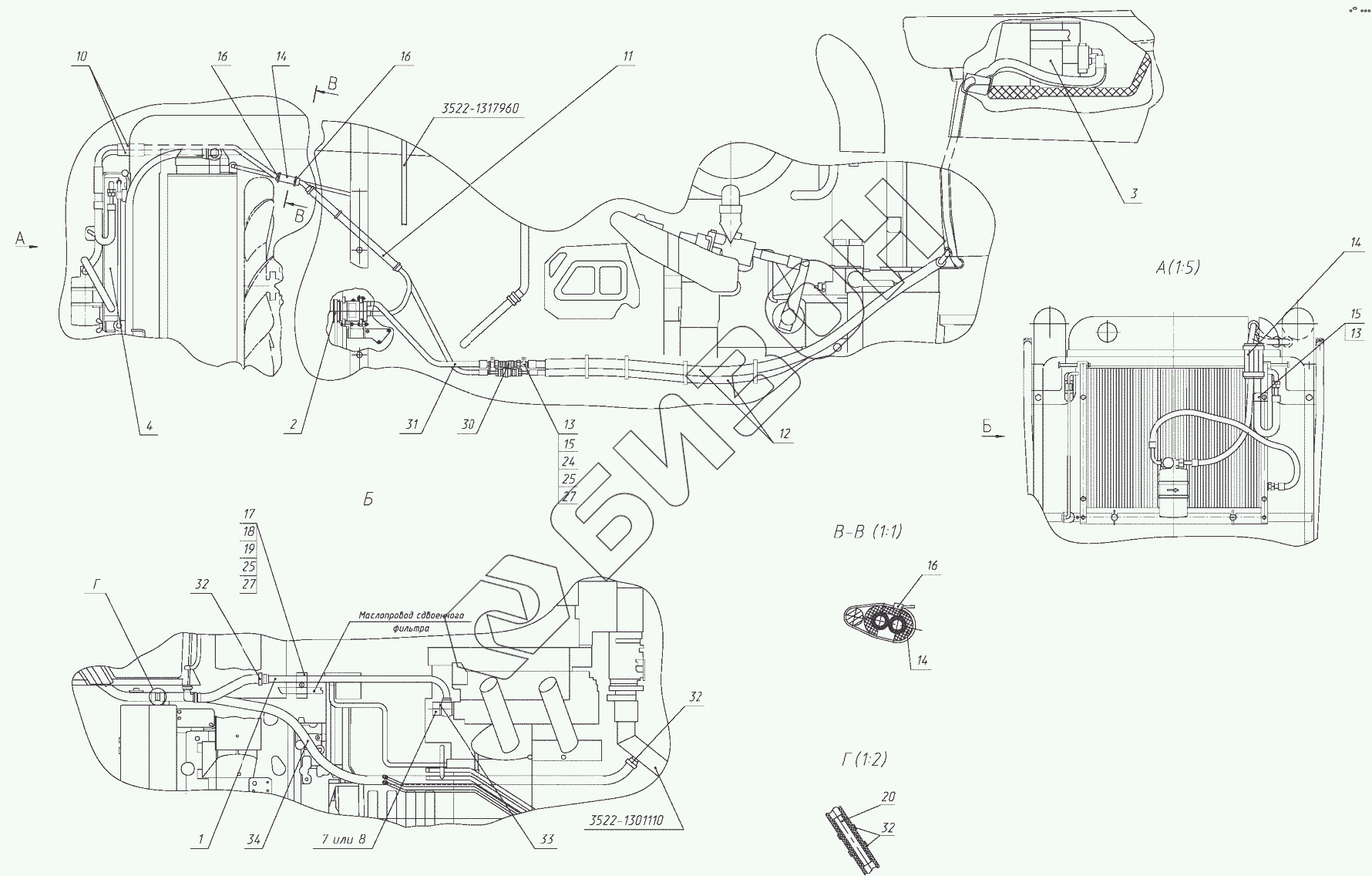

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка системы кондиционирования воздуха
3522.5-8100005
1
2
3
4
7
8
10
11
12
13
13
14
14
14
15
15
16
16
16
17
18
19
20
24
25
25
27
27
30
31
32
32
32
32
32
32
32
32
33
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522.5-8100005 | 3522.5-8100005 | Установка системы кондиционирования воздуха |
Загрузка ...
|
|
| 1 | 3522.5-8100010 | Труба |
Загрузка ...
|
|
| 2 | 3522.5-8114020 | Компрессор кондиционера |
Загрузка ...
|
|
| 3 | 2822-8101010 | Установка отопителя-охладителя |
Загрузка ...
|
|
| 4 | 2822-8112010 | Конденсатор и фильтр-осушитель |
Загрузка ...
|
|
| 7 | 3522.5-8100012-А | Болт |
Загрузка ...
|
|
| 8 | 3522.5-8100012 | Болт |
Загрузка ...
|
|
| 10 | 3522-8100004-01 | Шланг |
Загрузка ...
|
|
| 11 | 3522-8100004-02 | Шланг |
Загрузка ...
|
|
| 12 | 3522-8100004-03 | Шланг |
Загрузка ...
|
|
| 13 | 3022-8100011 | Трубка |
Загрузка ...
|
|
| 14 | 2822ДЦ-8100012 | Шланг |
Загрузка ...
|
|
| 15 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 16 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 17 | 70-3407144 | Планка |
Загрузка ...
|
|
| 18 | 70-3407146 | Планка |
Загрузка ...
|
|
| 19 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 20 | 70-6702306 | Втулка |
Загрузка ...
|
|
| 24 | Болт М8-6дх16.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | Болт М8-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 27 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 30 | БРС-81 | Комплект быстроразъемных соединений |
Загрузка ...
|
|
| 31 | МТ8100000 | Кондиционер |
Загрузка ...
|
|
| 32 | Хомут | Хомут |
Загрузка ...
|
|
| 32 | Хомут | Хомут |
Загрузка ...
|
|
| 33 | 400-874-4490-41 | Шайба М22 |
Загрузка ...
|
|
| 33 | РРМ22 | Шайба |
Загрузка ...
|
|
| 33 | SCN236-P18-PM22 | Шайба |
Загрузка ...
|
|
| 34 | 2822-8100011 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
