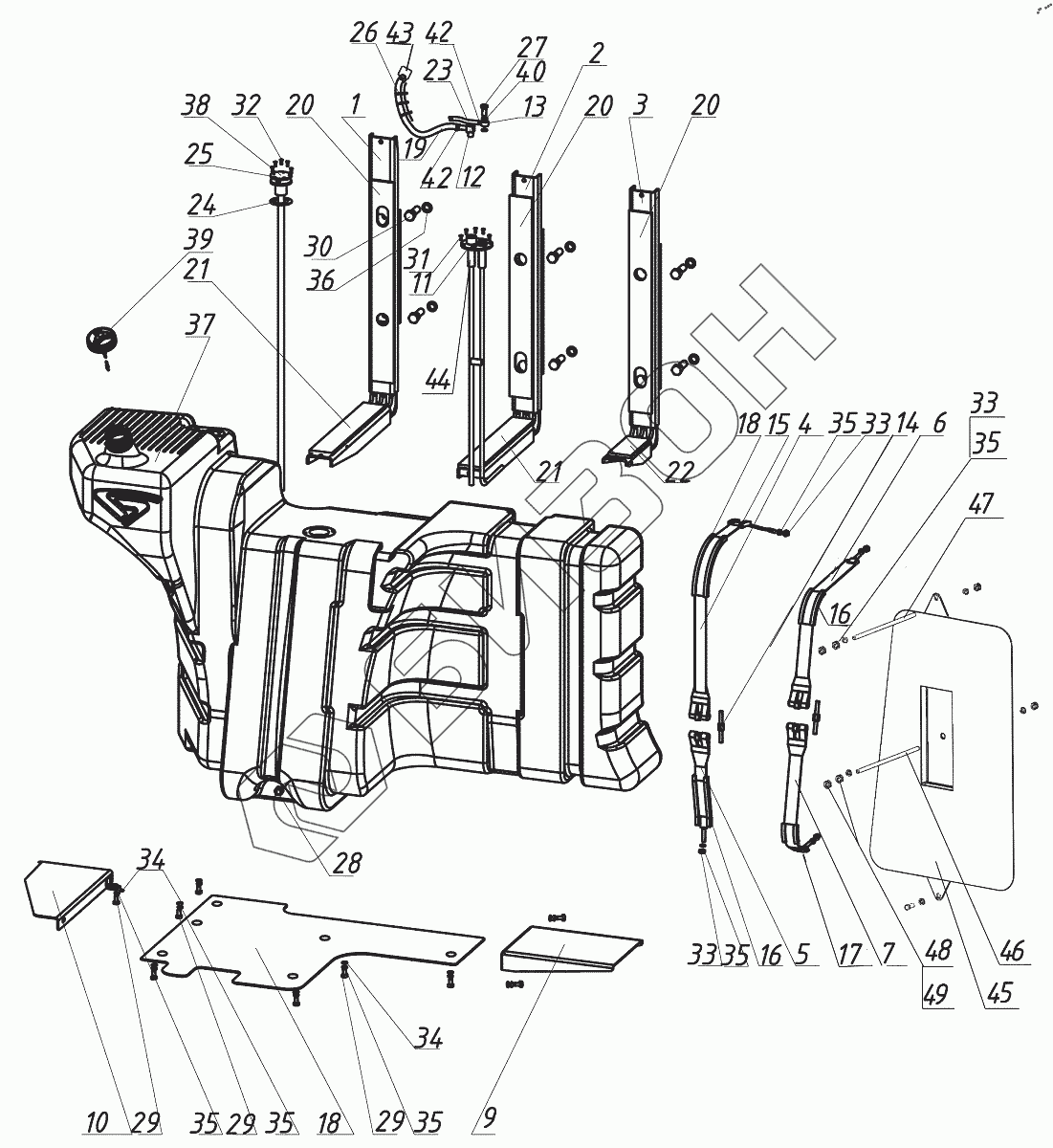

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Бак топливный 3522С-1101000
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
16
17
18
18
19
20
20
20
21
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
33
33
34
34
35
35
35
35
35
35
36
37
38
39
40
42
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522С-1101000 | 3522С-1101000 | Бак |
Загрузка ...
|
|
| 1 | 3522-1101110 | Кронштейн |
Загрузка ...
|
|
| 2 | 3522-1101130 | Кронштейн |
Загрузка ...
|
|
| 3 | 3522-1101150-Б | Кронштейн |
Загрузка ...
|
|
| 4 | 3522-1101140 | Лента |
Загрузка ...
|
|
| 5 | 3522-1101140-01 | Лента |
Загрузка ...
|
|
| 6 | 3522-1101140-02 | Лента |
Загрузка ...
|
|
| 7 | 3522-1101140-03 | Лента |
Загрузка ...
|
|
| 9 | 3522-1101210 | Поддон |
Загрузка ...
|
|
| 10 | 3522-1101220 | Поддон |
Загрузка ...
|
|
| 11 | 3522-1101270 | Фланец |
Загрузка ...
|
|
| 12 | 1221-1101620 | Угольник |
Загрузка ...
|
|
| 13 | 3522-1101310 | Угольник |
Загрузка ...
|
|
| 14 | 3522-1101005 | Болт |
Загрузка ...
|
|
| 15 | 3522-1101006 | Уплотнитель |
Загрузка ...
|
|
| 16 | 3522-1101006-01 | Уплотнитель |
Загрузка ...
|
|
| 17 | 3522-1101006-02 | Уплотнитель |
Загрузка ...
|
|
| 18 | 3522-1101215 | Поддон |
Загрузка ...
|
|
| 19 | 3522-1101002-02 | Топливопровод |
Загрузка ...
|
|
| 20 | 2522-1101161 | Прокладка |
Загрузка ...
|
|
| 21 | 2522-1101161-02 | Прокладка |
Загрузка ...
|
|
| 22 | 2522-1101161-03 | Прокладка |
Загрузка ...
|
|
| 23 | 3522-1101002-04 | Топливопровод |
Загрузка ...
|
|
| 24 | 200-3806026 | Прокладка |
Загрузка ...
|
|
| 25 | 80-1101067 | Шайба |
Загрузка ...
|
|
| 26 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 27 | Д18-051 | Болт |
Загрузка ...
|
|
| 28 | ПК 3/8 | Пробка |
Загрузка ...
|
|
| 29 | Болт М10х25 | Болт М10х25 |
Загрузка ...
|
|
| 30 | Болт М20х45 | Болт |
Загрузка ...
|
|
| 31 | Винт ВМ5х16 | Винт |
Загрузка ...
|
|
| 32 | Винт ВМ5х35 | Винт |
Загрузка ...
|
|
| 33 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 34 | Шайба С 10 | Шайба |
Загрузка ...
|
|
| 35 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 36 | Шайба 20 ОТ | Шайба |
Загрузка ...
|
|
| 37 | 3522-1101510 | Бак |
Загрузка ...
|
|
| 38 | 3853.255 | Датчик объема топлива |
Загрузка ...
|
|
| 39 | 1101.35 | Крышка топливного бака |
Загрузка ...
|
|
| 40 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 42 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 43 | 3522С-1117602 | Переходник |
Загрузка ...
|
|
| 44 | 075-080-30-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 45 | 3522-1101322 | Защита |
Загрузка ...
|
|
| 46 | 3522-1101322 | Стяжка |
Загрузка ...
|
|
| 47 | 3522-1101323 | Стяжка |
Загрузка ...
|
|
| 48 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| 49 | Шайба С12 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
