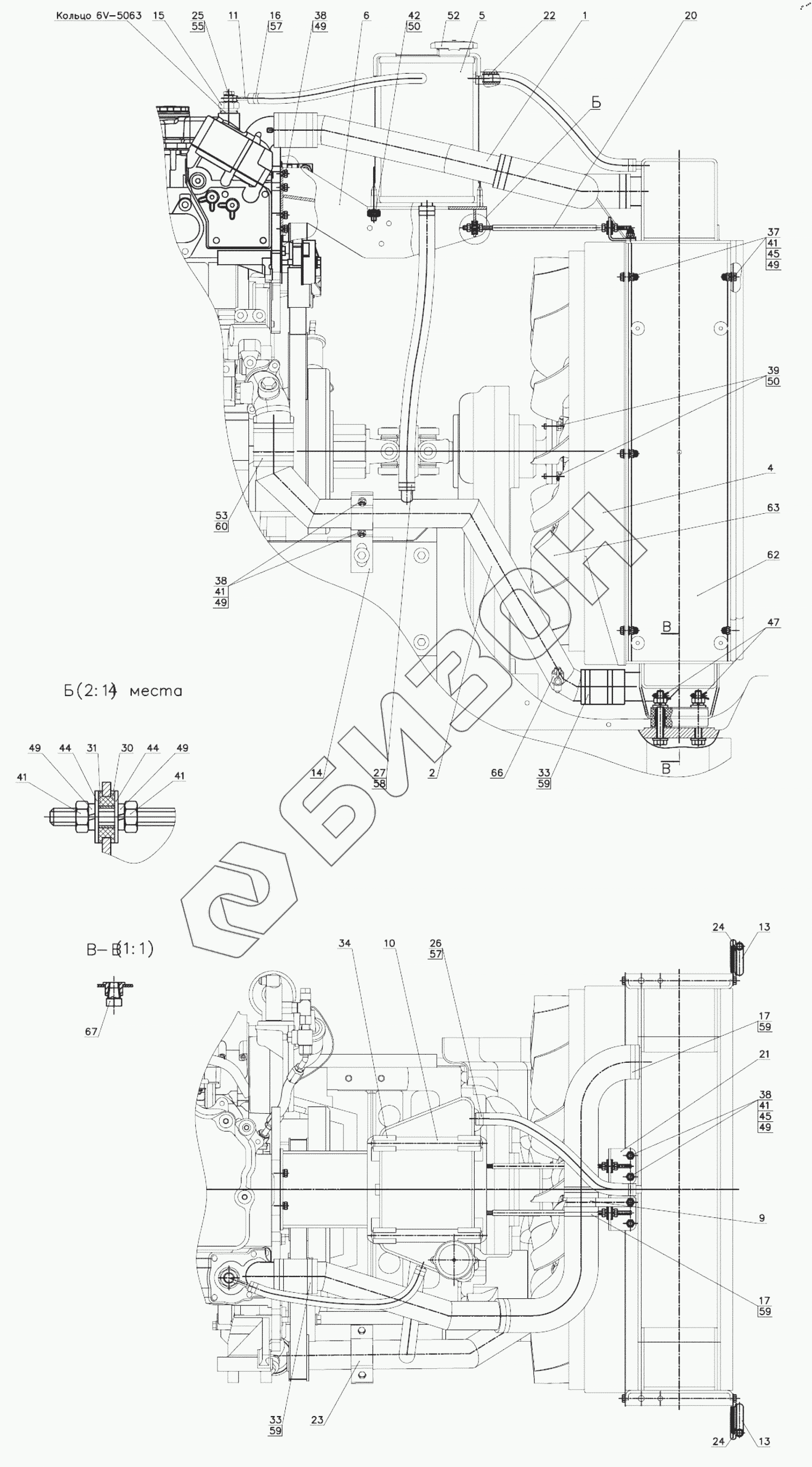

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Блок охлаждения 3522С-1301009
1
2
4
5
6
9
10
11
13
13
14
15
16
17
17
20
21
22
23
24
24
25
26
27
30
31
33
33
34
37
38
38
38
39
41
41
41
41
41
42
44
44
45
45
47
49
49
49
49
49
49
50
50
52
53
55
57
57
58
59
59
59
59
60
62
63
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522С-1301009 | 3522С-1301009 | Блок охлаждения |
Загрузка ...
|
|
| 1 | 3522С-1301110 | Труба |
Загрузка ...
|
|
| 2 | 3522С-1301120-Б | Труба |
Загрузка ...
|
|
| 4 | 3522С-1309080 | Кожух |
Загрузка ...
|
|
| 5 | 3522С-1311010 | Бачок расширительный |
Загрузка ...
|
|
| 6 | 3522С-1311020 | Кронштейн |
Загрузка ...
|
|
| 9 | 2822ДЦ-1302010 | Патрубок |
Загрузка ...
|
|
| 10 | 3522-1311015 | Хомут |
Загрузка ...
|
|
| 11 | 3522.5-1301210 | Труба |
Загрузка ...
|
|
| 13 | А37.08.045-13 | Уплотнитель |
Загрузка ...
|
|
| 14 | 3522С-1301011 | Кронштейн |
Загрузка ...
|
|
| 15 | 3522С-1301231 | Штуцер |
Загрузка ...
|
|
| 16 | 3522С-1303001 | Шланг |
Загрузка ...
|
|
| 17 | 3522С-1303011 | Шланг |
Загрузка ...
|
|
| 20 | 3022.3-1302001 | Растяжка |
Загрузка ...
|
|
| 21 | 3022.3-1302011 | Кронштейн |
Загрузка ...
|
|
| 22 | 3022ДЦ-1303004 | Дроссель |
Загрузка ...
|
|
| 23 | 3522-1301013 | Крышка |
Загрузка ...
|
|
| 24 | 3522-1301331-Б | Пластина боковая |
Загрузка ...
|
|
| 25 | 3522.5-1301201 | Болт |
Загрузка ...
|
|
| 26 | 3522.5-1303003 | Шланг |
Загрузка ...
|
|
| 27 | 3522.5-1303004 | Шланг |
Загрузка ...
|
|
| 30 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 31 | 90-1302004 | Трубка |
Загрузка ...
|
|
| 33 | 1220-1303004-01 | Шланг |
Загрузка ...
|
|
| 34 | ПР-36-01 | Прокладка |
Загрузка ...
|
|
| 37 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 |
Загрузка ...
|
|
| 41 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 42 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 44 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 45 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 47 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 49 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 50 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 52 | 1311.10 | Пробка радиатора |
Загрузка ...
|
|
| 53 | 1317.11 | Патрубок силиконовый 63x80 синий |
Загрузка ...
|
|
| 55 | 4600.17 | Шайба М12 400-867-4490-41 |
Загрузка ...
|
|
| 57 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 58 | 5000.04 | Хомут |
Загрузка ...
|
|
| 59 | 5000.06 | Хомут с червячной резьбой 50-70 |
Загрузка ...
|
|
| 60 | 5000.07 | Хомут с червячной резьбой 60-80 |
Загрузка ...
|
|
| 62 | 515727 | Радиатор |
Загрузка ...
|
|
| 63 | 125 177B 331 | Вентилятор с муфтой |
Загрузка ...
|
|
| 66 | 9175.03 | Кран ПС7-О |
Загрузка ...
|
|
| 67 | 9901.04 | Пробка коническая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
