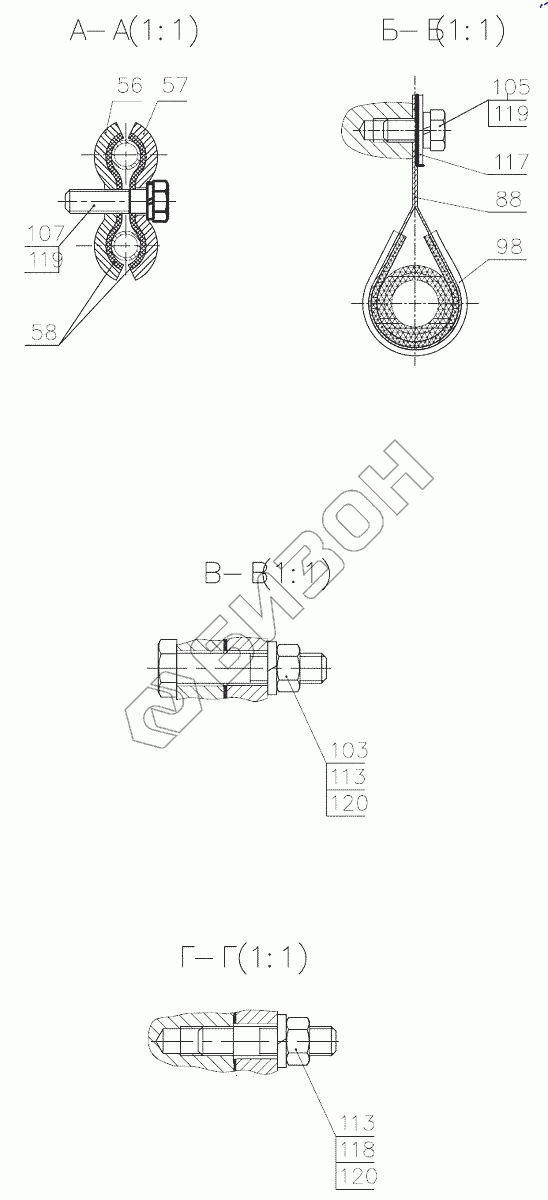

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Гидросистема трансмиссии 3525-4637010
56
57
58
88
98
103
105
107
113
113
117
118
119
119
120
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3525-4637010 | 3525-4637010 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 1 | 3525-1716010 | Фильтр сдвоенный |
Загрузка ...
|
|
| 2 | 3525-4218055 | Маслопровод |
Загрузка ...
|
|
| 3 | 3525-4637015 | Маслопровод |
Загрузка ...
|
|
| 4 | 3525-4637020 | Маслопровод |
Загрузка ...
|
|
| 6 | 3525-4637035 | Распределитель |
Загрузка ...
|
|
| 8 | 3525-4637045 | Маслопровод |
Загрузка ...
|
|
| 9 | 3525-4637050 | Маслозаборник |
Загрузка ...
|
|
| 10 | 3525-4637055 | Маслопровод |
Загрузка ...
|
|
| 11 | 3525-4637060 | Маслопровод |
Загрузка ...
|
|
| 12 | 3525-4637065 | Маслопровод |
Загрузка ...
|
|
| 13 | 3525-4637070 | Маслопровод |
Загрузка ...
|
|
| 14 | 3525-4637075 | Маслопровод |
Загрузка ...
|
|
| 18 | 3525-4637095 | Маслопровод |
Загрузка ...
|
|
| 19 | 80-1704050-А | Фильтр |
Загрузка ...
|
|
| 20 | 85-3407470 | Штуцер |
Загрузка ...
|
|
| 21 | 1221В-1602055 | Труба |
Загрузка ...
|
|
| 22 | 2522-1802050 | Трубопровод |
Загрузка ...
|
|
| 23 | 2522-4212010-01 | Распределитель |
Загрузка ...
|
|
| 25 | 2822-2412550 | Маслопровод |
Загрузка ...
|
|
| 26 | 2822-2412560 | Маслопровод |
Загрузка ...
|
|
| 27 | 2822-4637065 | Дроссель |
Загрузка ...
|
|
| 28 | 2822-4637070 | Тройник |
Загрузка ...
|
|
| 29 | 2822-4637090 | Маслопровод |
Загрузка ...
|
|
| 30 | 2822-4637150 | Маслопровод |
Загрузка ...
|
|
| 31 | 3522-4637040-Б | Фильтр магнитный |
Загрузка ...
|
|
| 32 | 3522-4637055-Б | Маслопровод |
Загрузка ...
|
|
| 33 | 3522-4637060 | Маслопровод |
Загрузка ...
|
|
| 35 | 3522-4637070-Б | Кронштейн |
Загрузка ...
|
|
| 37 | 3522-4637075 | Маслопровод |
Загрузка ...
|
|
| 38 | 3522-4637090-Б | Маслопровод |
Загрузка ...
|
|
| 39 | 3522-4637110 | Маслопровод |
Загрузка ...
|
|
| 40 | А3022-3407440 | Тройник |
Загрузка ...
|
|
| 41 | Е1021-4607020 | Труба |
Загрузка ...
|
|
| 42 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 43 | 3525-4637034 | Штуцер |
Загрузка ...
|
|
| 44 | 3525-4637037 | Прокладка |
Загрузка ...
|
|
| 45 | 3525-4637053 | Штуцер |
Загрузка ...
|
|
| 46 | 3525-4637054 | Штуцер |
Загрузка ...
|
|
| 47 | 3525-4637101 | Штуцер |
Загрузка ...
|
|
| 48 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 49 | 36-1104787 | Болт |
Загрузка ...
|
|
| 50 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 51 | 40-4607032 | Болт |
Загрузка ...
|
|
| 52 | 40-4607037 | Болт |
Загрузка ...
|
|
| 53 | 40-4607051 | Болт |
Загрузка ...
|
|
| 54 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 55 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 56 | 70-3407144 | Планка |
Загрузка ...
|
|
| 57 | 70-3407146 | Планка |
Загрузка ...
|
|
| 58 | 70-4607158-01 | Прокладка |
Загрузка ...
|
|
| 59 | 70-4802043 | Кляммер |
Загрузка ...
|
|
| 61 | 77-4803011 | Плита |
Загрузка ...
|
|
| 63 | 80-4607142 | Штуцер |
Загрузка ...
|
|
| 64 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 66 | 240-1111103 | Болт |
Загрузка ...
|
|
| 68 | 680-4607141 | Тройник |
Загрузка ...
|
|
| 69 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 70 | 1222-1702114 | Штуцер |
Загрузка ...
|
|
| 71 | 2022-2409013 | Штуцер |
Загрузка ...
|
|
| 72 | 2522-1712022 | Прокладка |
Загрузка ...
|
|
| 73 | 2522-4212014 | Прокладка |
Загрузка ...
|
|
| 74 | 2822-1702114 | Штуцер |
Загрузка ...
|
|
| 76 | 2822-4607051 | Болт |
Загрузка ...
|
|
| 78 | 2822-4637076 | Плита |
Загрузка ...
|
|
| 79 | 2822-4637131-Б | Плита |
Загрузка ...
|
|
| 80 | 2822-4637132 | Рукав |
Загрузка ...
|
|
| 81 | 2822-4637132-01 | Рукав |
Загрузка ...
|
|
| 82 | 2822-4637132-02 | Рукав |
Загрузка ...
|
|
| 83 | 2822-4637132-03 | Рукав |
Загрузка ...
|
|
| 84 | 2822-4637132-04 | Рукав |
Загрузка ...
|
|
| 85 | 2822-4637132-06 | Рукав |
Загрузка ...
|
|
| 86 | 2822-4637132-10 | Рукав |
Загрузка ...
|
|
| 87 | 3522-4604016-В | Прокладка |
Загрузка ...
|
|
| 88 | 3522-4637013 | Хомут |
Загрузка ...
|
|
| 89 | 3522-4637027-03 | Рукав14х23-1,6 |
Загрузка ...
|
|
| 90 | 3522-4637028 | Рукав32х42,5-1,0 |
Загрузка ...
|
|
| 91 | 3522-4637044 | Прокладка |
Загрузка ...
|
|
| 92 | 3522-4637059 | Прокладка |
Загрузка ...
|
|
| 95 | Д18-051 | Болт |
Загрузка ...
|
|
| 97 | ПР-32 | Прокладка |
Загрузка ...
|
|
| 98 | ПР36-06 | Уплотнитель |
Загрузка ...
|
|
| 99 | 4600.076 | Спираль защитная |
Загрузка ...
|
|
| 100 | Болт М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 101 | Болт М8-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 103 | Болт М10-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 104 | Болт М10-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 105 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 |
Загрузка ...
|
|
| 106 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 107 | Болт М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 108 | Болт М8-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 109 | Болт М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 110 | Болт М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 111 | Болт М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 112 | Болт М10-6gх110.88.35.019 | Болт |
Загрузка ...
|
|
| 113 | ГОСТ ISO 4032-М10-6-А9G | Гайка шестигранная нормальная |
Загрузка ...
|
|
| 114 | 009-012-19-2-4 | Кольцо |
Загрузка ...
|
|
| 115 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 116 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 117 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 118 | Шпилька М10-3р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 119 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 120 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 122 | 3829.60 | Датчик давления пороговый |
Загрузка ...
|
|
| 123 | 4637.03 | Насос НШ25 |
Загрузка ...
|
|
| 124 | 1712.01 | Распределитель |
Загрузка ...
|
|
| 125 | 4600.050 | Рукав высокого давления |
Загрузка ...
|
|
| 126 | 5000.01 | Хомут |
Загрузка ...
|
|
| 127 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 128 | 5000.05 | Хомут |
Загрузка ...
|
|
| 130 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 131 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 133 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 134 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
