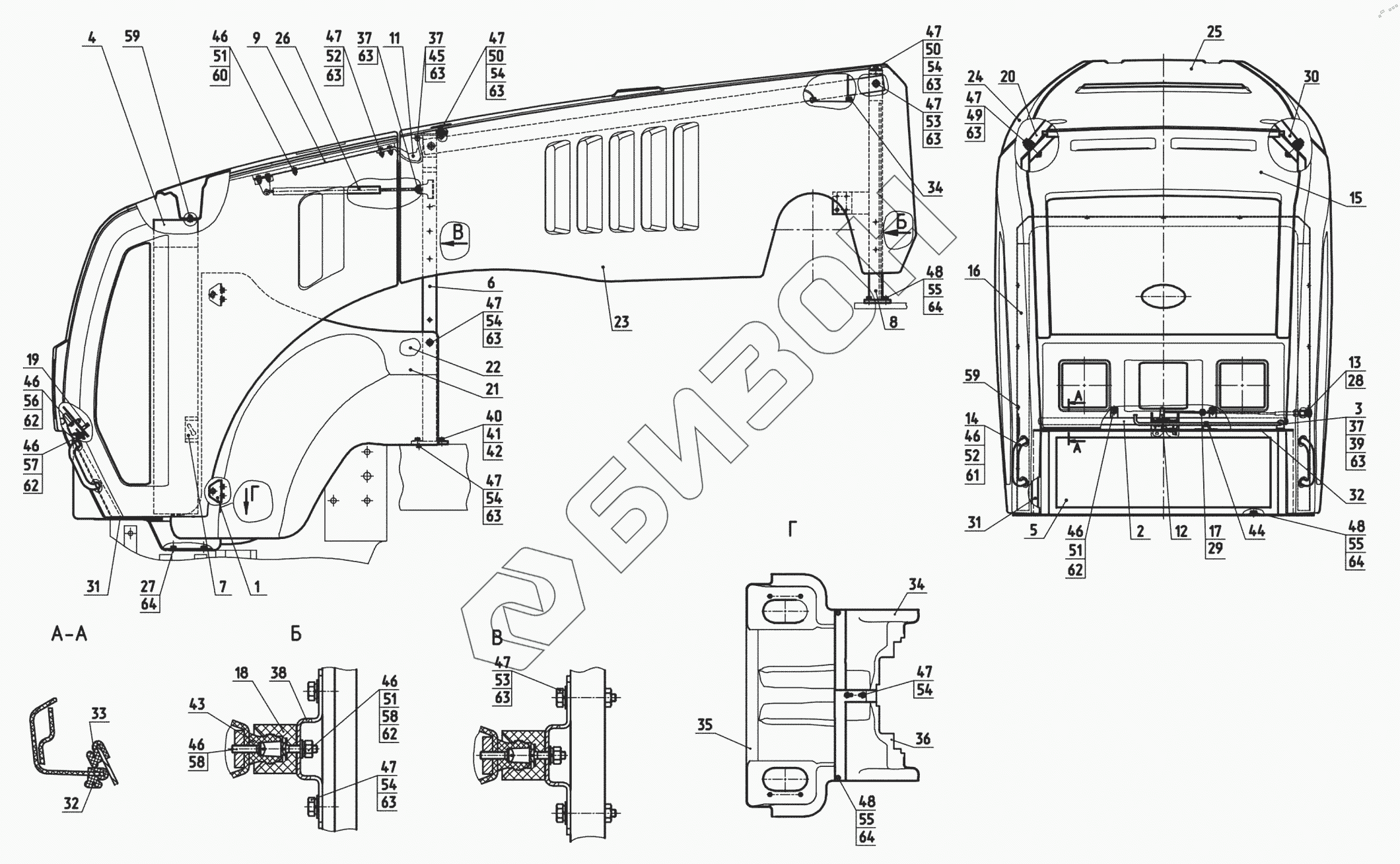

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Облицовка 3522С-8400005-02
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
46
46
46
46
46
46
47
47
47
47
47
47
47
47
47
47
48
48
48
49
50
50
51
51
51
52
52
53
53
54
54
54
54
54
54
55
55
55
56
57
58
58
59
59
60
61
62
62
62
62
63
63
63
63
63
63
63
63
63
63
63
63
64
64
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522С-8400005-02 | 3522С-8400005-02 | Облицовка |
Загрузка ...
|
|
| 1 | 3522-8400050 | Кронштейн |
Загрузка ...
|
|
| 2 | 3522-8400045-Б | Дуга |
Загрузка ...
|
|
| 3 | 3522-8400070 | Тяга |
Загрузка ...
|
|
| 4 | 3522-8402230 | Кронштейн |
Загрузка ...
|
|
| 5 | 3522-8402040-Г | Рама |
Загрузка ...
|
|
| 6 | 3522С-8402060 | Рама |
Загрузка ...
|
|
| 7 | 3522-8402235 | Кронштейн |
Загрузка ...
|
|
| 8 | 3522-8402070 | Опора |
Загрузка ...
|
|
| 9 | 3522-8402240-Б | Каркас |
Загрузка ...
|
|
| 11 | 3522-8402445 | Петля |
Загрузка ...
|
|
| 12 | 80-8402410 | Замок |
Загрузка ...
|
|
| 13 | 822-8400080-01 | Трос управления |
Загрузка ...
|
|
| 14 | 921.3-8402250-А | Поручень |
Загрузка ...
|
|
| 15 | 8400.029 | Маска |
Загрузка ...
|
|
| 16 | 3522-8402237-01 | Кронштейн |
Загрузка ...
|
|
| 17 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 18 | 85-8402070 | Обойма |
Загрузка ...
|
|
| 19 | 921.3-8402095 | Фиксатор |
Загрузка ...
|
|
| 20 | 3522-8400086 | Стяжка |
Загрузка ...
|
|
| 21 | 8400.036 | Кожух |
Загрузка ...
|
|
| 22 | 8400.037 | Кожух |
Загрузка ...
|
|
| 23 | 8400.055 | Боковина |
Загрузка ...
|
|
| 24 | 8400.031 | Боковина |
Загрузка ...
|
|
| 25 | 8400.066 | Панель |
Загрузка ...
|
|
| 26 | 8400.054 | Пневмоподъемник |
Загрузка ...
|
|
| 27 | Болт М10-6gх20.88.35.019 | Болт М10-6gх20.88.35.019 |
Загрузка ...
|
|
| 28 | Гайка М12х1.25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | Винт В.М5-6gх12.58.019 | Винт В.М5-6gх12.58.019 |
Загрузка ...
|
|
| 30 | 3522-8400085 | Стяжка |
Загрузка ...
|
|
| 31 | А37.08.037 | Уплотнитель |
Загрузка ...
|
|
| 32 | А37.08.037 | Уплотнитель |
Загрузка ...
|
|
| 33 | А37.08.037 | Уплотнитель |
Загрузка ...
|
|
| 34 | 8400.033 | Поддон |
Загрузка ...
|
|
| 35 | 8400.034 | Поддон |
Загрузка ...
|
|
| 36 | 8400.035 | Поддон |
Загрузка ...
|
|
| 37 | Шплинт | Шплинт |
Загрузка ...
|
|
| 38 | 2523-8400018 | Опора |
Загрузка ...
|
|
| 39 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 40 | Болт М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | Шайба С12.01.019 | Шайба |
Загрузка ...
|
|
| 42 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 43 | 85-8402071 | Фиксатор |
Загрузка ...
|
|
| 44 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 45 | 923-8400031 | Ось |
Загрузка ...
|
|
| 46 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 47 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 48 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 49 | Болт М8-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 51 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 52 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 53 | Болт М8-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | Болт М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | Болт М6-6gх16.58.35.019 | Болт |
Загрузка ...
|
|
| 57 | Болт М6-6gх30.58.35.019 | Болт |
Загрузка ...
|
|
| 58 | Винт В.М6-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 59 | Винт В.М8-6gх25.58.019 | Винт |
Загрузка ...
|
|
| 60 | Шайба С6.01.019 | Шайба С6.01.019 |
Загрузка ...
|
|
| 61 | Шайба С8.01.019 | Шайба С 8.01.019 |
Загрузка ...
|
|
| 62 | Шайба С6.01.019 | Шайба С6.01.019 |
Загрузка ...
|
|
| 63 | Шайба С8.01.019 | Шайба С 8.01.019 |
Загрузка ...
|
|
| 64 | Шайба С10.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
