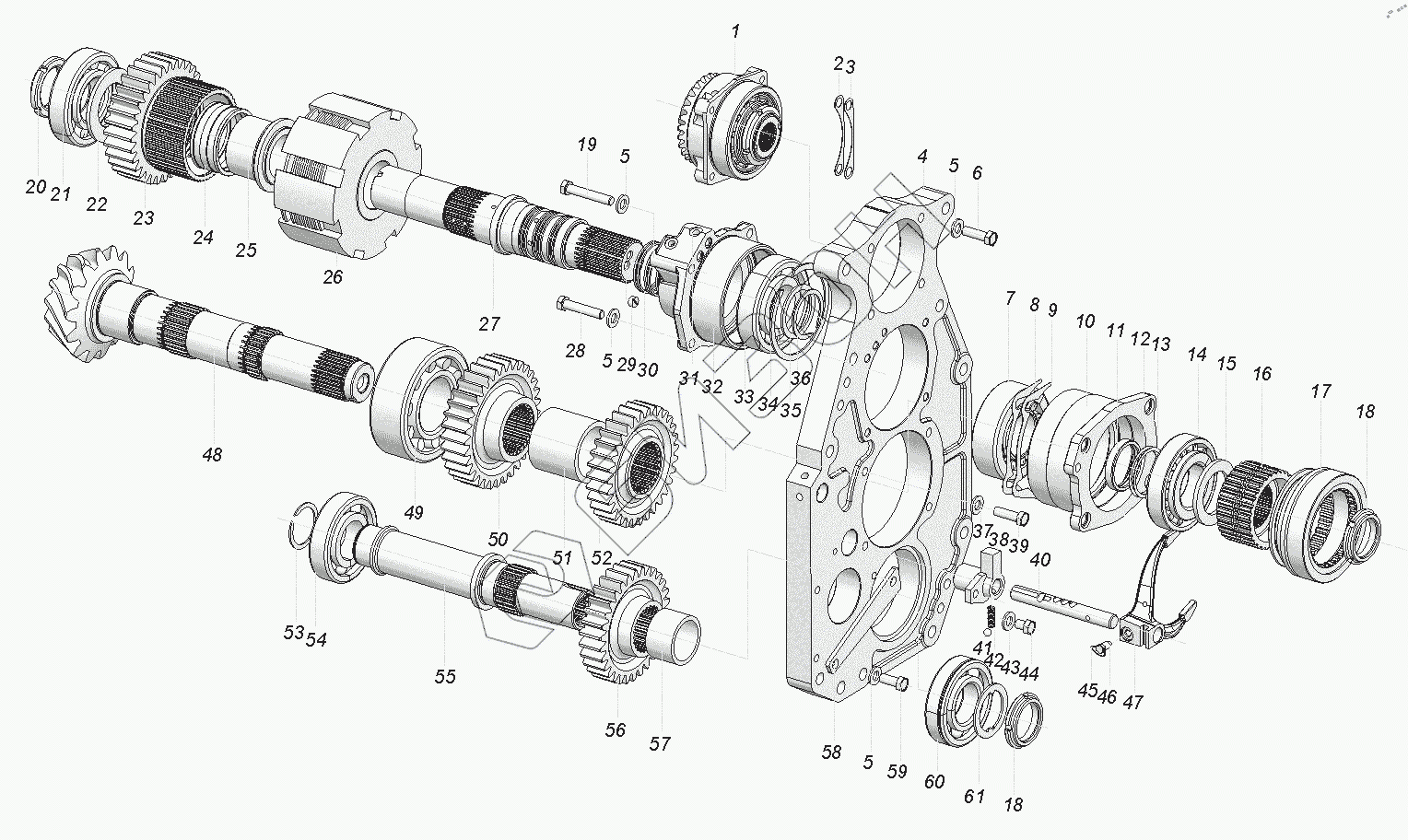

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Плита 3525-2401100-Б
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3525-2401100-Б | 3525-2401100-Б | Плита |
Загрузка ...
|
|
| 1 | 4520-2401025-01 | Шестерня ведущая в сборе |
Загрузка ...
|
|
| 2 | 2522-4604056 | Прокладка |
Загрузка ...
|
|
| 3 | 2522-4604056-01 | Прокладка |
Загрузка ...
|
|
| 4 | 2522-2401019-Б-01 | Плита |
Загрузка ...
|
|
| 5 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 6 | Болт М12-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | 32312 | Подшипник |
Загрузка ...
|
|
| 8 | 2522-1701319 | Прокладка |
Загрузка ...
|
|
| 9 | 2522-1701319-01 | Прокладка |
Загрузка ...
|
|
| 10 | 3525-1701312 | Стакан |
Загрузка ...
|
|
| 11 | 2522-1701318 | Втулка |
Загрузка ...
|
|
| 12 | 2522-1701324 | Прокладка |
Загрузка ...
|
|
| 13 | 2522-1701324-01 | Прокладка |
Загрузка ...
|
|
| 14 | 31312 | Подшипник |
Загрузка ...
|
|
| 15 | 3525-1701327 | Втулка |
Загрузка ...
|
|
| 16 | 3525-1701316 | Втулка |
Загрузка ...
|
|
| 17 | 4522-1701315 | Втулка |
Загрузка ...
|
|
| 18 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 19 | Болт M12-6gx85.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 2823-1701049 | Гайка |
Загрузка ...
|
|
| 21 | Fersa Nup 312 FNR/C3 | Подшипник |
Загрузка ...
|
|
| 22 | 3525-1701314 | Втулка |
Загрузка ...
|
|
| 23 | 3525-1701304 | Шестерня |
Загрузка ...
|
|
| 24 | 3КК 81х92х45,25 Е | Подшипник |
Загрузка ...
|
|
| 25 | 3525-1701309 | Втулка |
Загрузка ...
|
|
| 26 | 3522-1701080 | Фрикцион |
Загрузка ...
|
|
| 27 | 3525-1701306 | Вал |
Загрузка ...
|
|
| 28 | 911108 | Болт |
Загрузка ...
|
|
| 29 | 80-1701063 | Пробка |
Загрузка ...
|
|
| 30 | 86-1802083-А | Кольцо |
Загрузка ...
|
|
| 31 | 011-015-25-2-4 | Кольцо |
Загрузка ...
|
|
| 32 | 3525-1701320 | Стакан |
Загрузка ...
|
|
| 33 | 312 А (6312) | Подшипник |
Загрузка ...
|
|
| 34 | С130 | Кольцо |
Загрузка ...
|
|
| 35 | 3022-1701033 | Шайба |
Загрузка ...
|
|
| 36 | 2С 60 | Кольцо |
Загрузка ...
|
|
| 37 | 916017 4598166069 | Шайба |
Загрузка ...
|
|
| 38 | 3525-1705111 | Корпус |
Загрузка ...
|
|
| 39 | Болт M14х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | 2522-1705115 | Поводок |
Загрузка ...
|
|
| 41 | Шарик 10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 42 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 43 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 44 | Болт M10х-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | Проволока 1,6-О-С | Проволока |
Загрузка ...
|
|
| 46 | 220-1702061 | Болт |
Загрузка ...
|
|
| 47 | 2522-1705117 | Вилка |
Загрузка ...
|
|
| 48 | 3525-1701252 | Вал-шестерня |
Загрузка ...
|
|
| 49 | 53615 Н | Подшипник |
Загрузка ...
|
|
| 50 | 3525-1701301 | Шестерня |
Загрузка ...
|
|
| 51 | 3525-1701326 | Втулка |
Загрузка ...
|
|
| 52 | 3525-1701303 | Шестерня |
Загрузка ...
|
|
| 53 | 2С55 | Кольцо |
Загрузка ...
|
|
| 54 | 311 | Подшипник |
Загрузка ...
|
|
| 55 | 2522-1802013 | Вал |
Загрузка ...
|
|
| 56 | 2522-1802041 | Шестерня |
Загрузка ...
|
|
| 57 | 2522-1802028 | Втулка |
Загрузка ...
|
|
| 58 | 3522-1704119 | Упор |
Загрузка ...
|
|
| 59 | Болт М12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | SKF 6311 NR | Подшипник |
Загрузка ...
|
|
| 61 | 80-1701186 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
