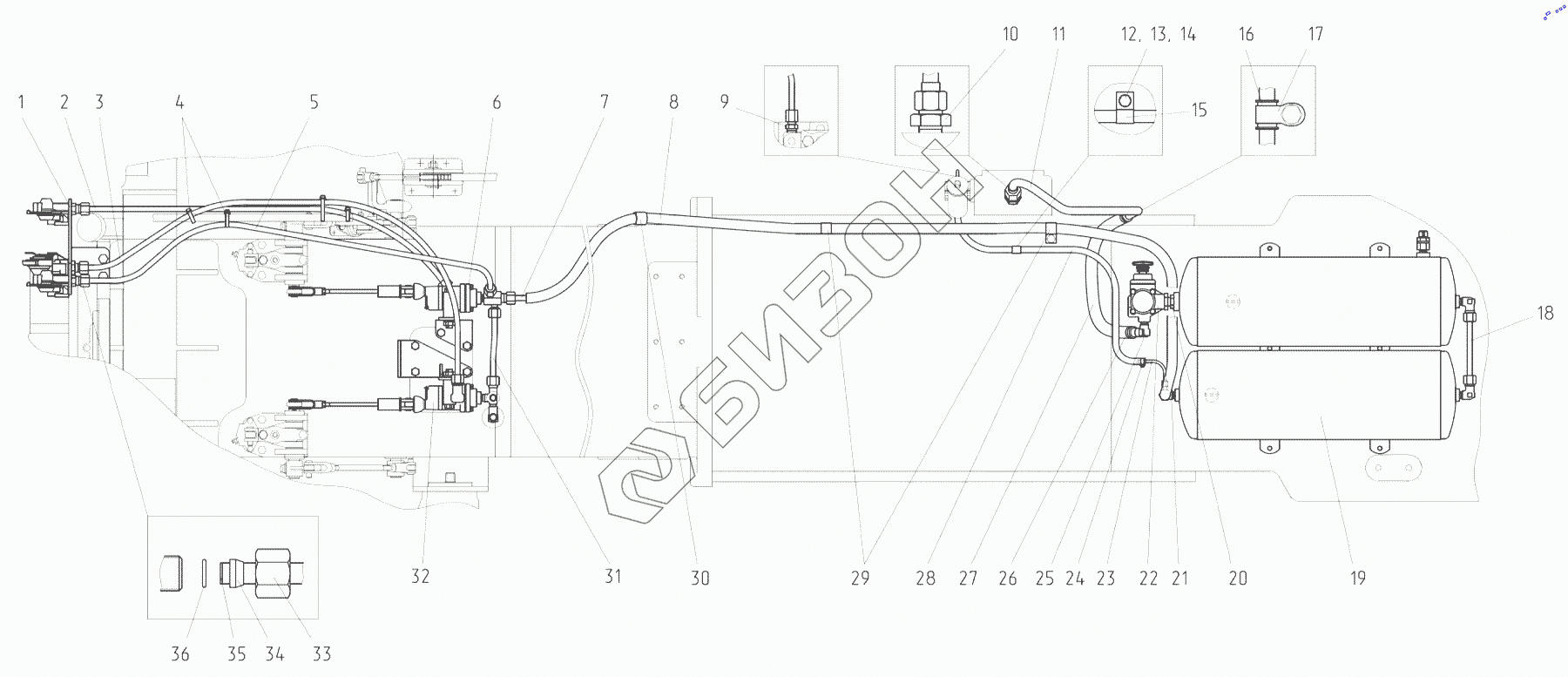

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Пневмопривод (комбинированный) 3522С-3506710
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1021-3506020-02 | 1021-3506020-02 | Трубопровод |
Загрузка ...
|
|
| 3522С-3506710 | 3522С-3506710 | Пневмопривод |
Загрузка ...
|
|
| 3022В-3506050 | 3022В-3506050 | Трубопровод |
Загрузка ...
|
|
| 2522-3506050 | 2522-3506050 | Трубопровод |
Загрузка ...
|
|
| 3520-3506020 | 3520-3506020 | Трубопровод |
Загрузка ...
|
|
| 1025-3506560-01 | 1025-3506560-01 | Трубопровод |
Загрузка ...
|
|
| 3522-3506135 | 3522-3506135 | Трубопровод |
Загрузка ...
|
|
| 1 | 3520-3521710 | Головка соединительная |
Загрузка ...
|
|
| 2 | 1021-3506021-02 | Трубка |
Загрузка ...
|
|
| 3 | 1025-3506561-01 | Трубка |
Загрузка ...
|
|
| 4 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 5 | 3520-3506021 | Трубка |
Загрузка ...
|
|
| 6 | 3022В-3514505 | Кран тормозной |
Загрузка ...
|
|
| 7 | 3522-3506021 | Трубка |
Загрузка ...
|
|
| 8 | Лента спиральная В 16х13х15 | Лента спиральная |
Загрузка ...
|
|
| 9 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 10 | 3522С-3506122 | Штуцер |
Загрузка ...
|
|
| 11 | 3522С-3506035 | Трубопровод |
Загрузка ...
|
|
| 12 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 |
Загрузка ...
|
|
| 13 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 14 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 15 | 70-1115012-04 | Хомутик |
Загрузка ...
|
|
| 16 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 17 | 70-4802045 | Кляммер |
Загрузка ...
|
|
| 18 | 2522-3506051 | Трубка |
Загрузка ...
|
|
| 19 | 3522-3513105 | Баллон |
Загрузка ...
|
|
| 20 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 21 | 3522С-3513020 | Угольник |
Загрузка ...
|
|
| 22 | 544126 | Регулятор давления РД-3512010 |
Загрузка ...
|
|
| 23 | 3522С-3506040 | Трубопровод |
Загрузка ...
|
|
| 24 | 5000.01 | Хомут |
Загрузка ...
|
|
| 25 | 2022Д-3506015 | Угольник |
Загрузка ...
|
|
| 26 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 27 | 3522С-3506114 | Шланг |
Загрузка ...
|
|
| 28 | 3522С-3506019 | Шланг |
Загрузка ...
|
|
| 29 | 70-1405112 | Хомутик |
Загрузка ...
|
|
| 30 | 70-1115012-01 | Хомутик |
Загрузка ...
|
|
| 31 | 3022В-3506051 | Трубка |
Загрузка ...
|
|
| 32 | 3022В-3514005 | Кран тормозной |
Загрузка ...
|
|
| 33 | 1522-3506023 | Гайка |
Загрузка ...
|
|
| 34 | 1522-3506024 | Муфта |
Загрузка ...
|
|
| 35 | 1522-3506022 | Нипель |
Загрузка ...
|
|
| 36 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
