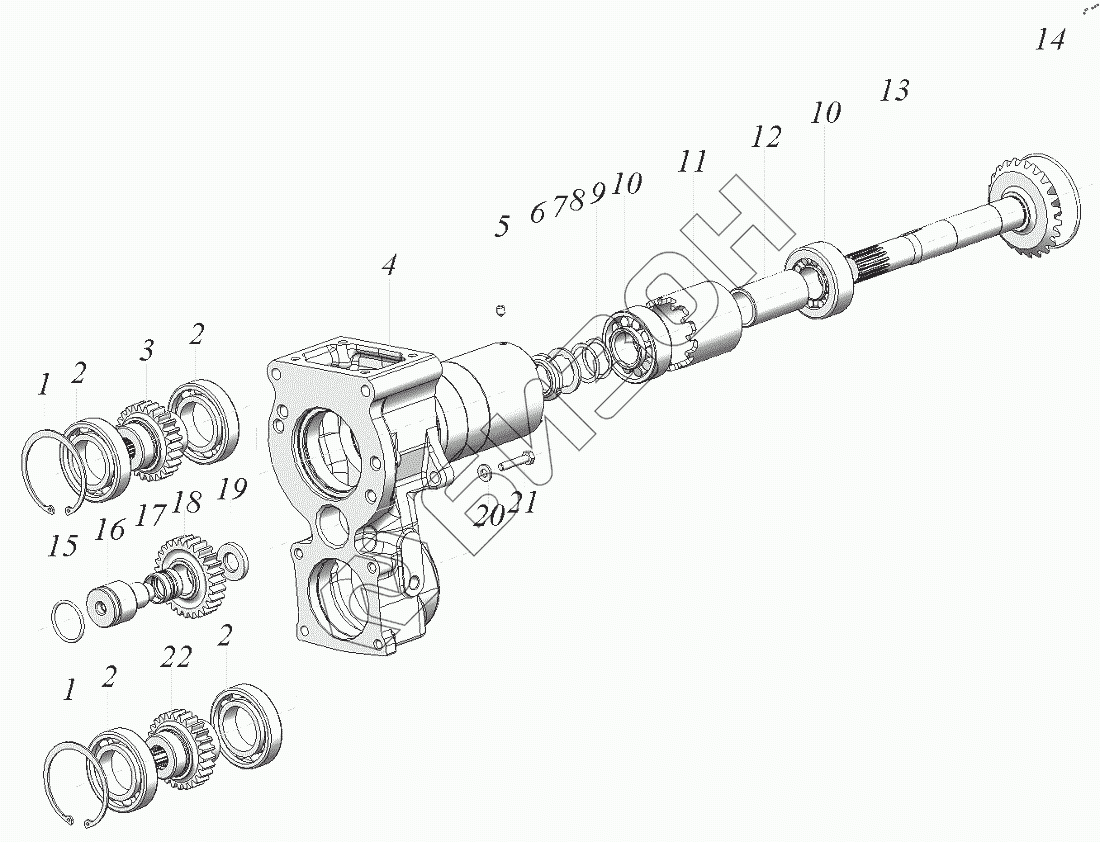

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Привод насосов 4520-4604010-03
1
1
2
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4520-4604040-02 | 4520-4604040-02 | Шестерня ведомая |
Загрузка ...
|
|
| 4520-4604010-03 | 4520-4604010-03 | Привод насосов |
Загрузка ...
|
|
| 1 | С90 | Кольцо |
Загрузка ...
|
|
| 2 | 6-210 А | Подшипник |
Загрузка ...
|
|
| 2 | 210 АУШ1 | Подшипник |
Загрузка ...
|
|
| 3 | 4520-4604017-В | Шестерня |
Загрузка ...
|
|
| 4 | 4520-4604011 | Корпус |
Загрузка ...
|
|
| 5 | 1520-2308011 | Винт |
Загрузка ...
|
|
| 6 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 7 | 4520-4604047 | Шайба |
Загрузка ...
|
|
| 8 | 4520-4604043 | Прокладка |
Загрузка ...
|
|
| 9 | 4520-4604043-01 | Прокладка |
Загрузка ...
|
|
| 10 | 32307 | Подшипник |
Загрузка ...
|
|
| 11 | 4520-4604044 | Втулка |
Загрузка ...
|
|
| 12 | 4520-4604042 | Втулка |
Загрузка ...
|
|
| 13 | 4520-4604046-В | Шестерня ведомая |
Загрузка ...
|
|
| 14 | 099-105-36-2-2 | Кольцо |
Загрузка ...
|
|
| 15 | 040-044-25-1-2 | Кольцо |
Загрузка ...
|
|
| 16 | 3522-4604027-В | Ось |
Загрузка ...
|
|
| 17 | Подшипник 3КК 28х33х27 Е | Подшипник |
Загрузка ...
|
|
| 18 | 3522-4604018-В | Шестерня |
Загрузка ...
|
|
| 19 | 3522-4604026-В | Шайба |
Загрузка ...
|
|
| 20 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 21 | Болт М8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 3522-4604019-В | Шестерня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
