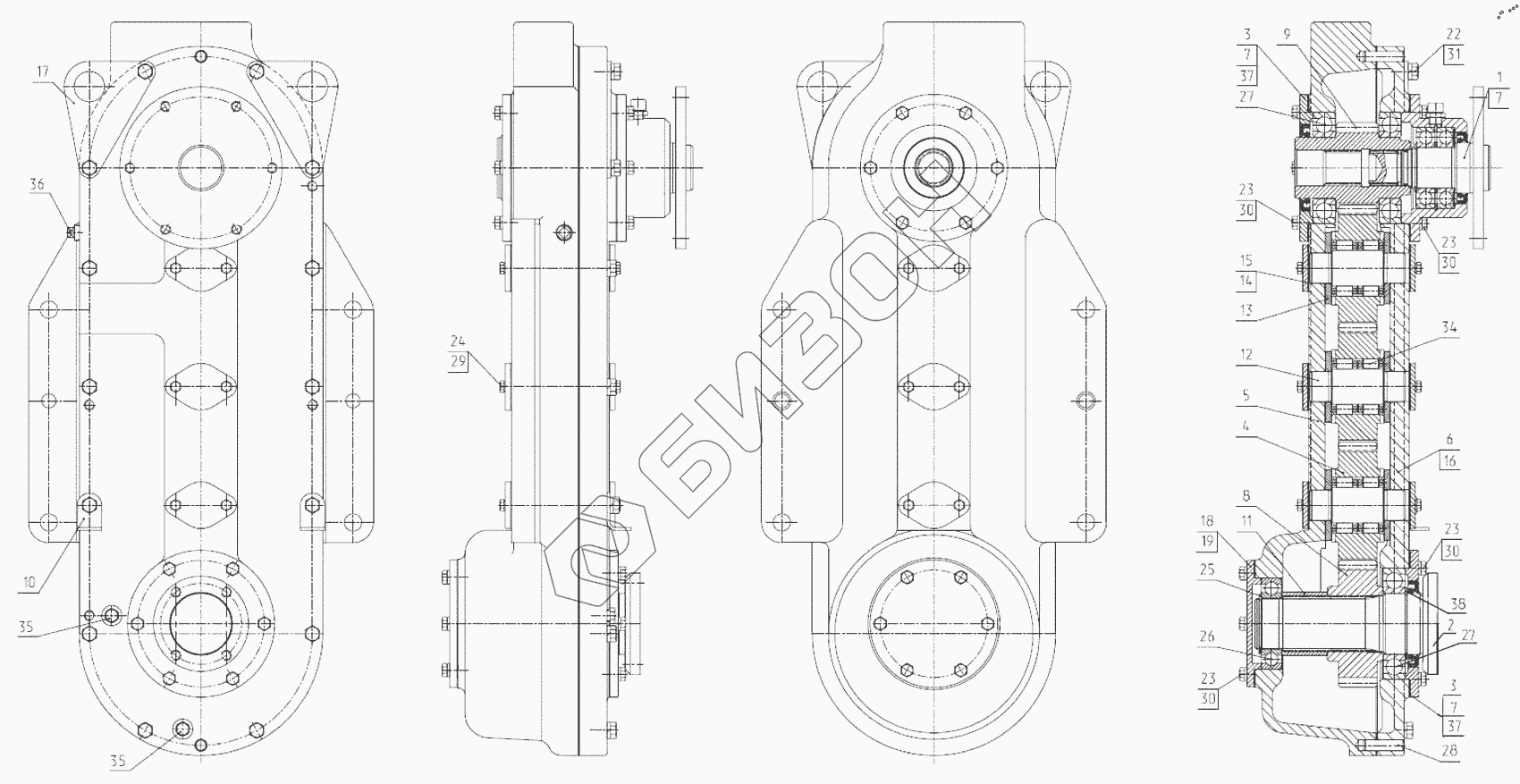

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Редуктор 3522К-4209010
1
2
3
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
22
23
23
23
23
24
25
26
27
27
28
29
30
30
30
30
31
34
35
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522К-4209010 | 3522К-4209010 | Редуктор |
Загрузка ...
|
|
| 1 | 3522К-4209030 | Вал |
Загрузка ...
|
|
| 2 | 3522-4209037 | Вал |
Загрузка ...
|
|
| 3 | 3522-4209009 | Крышка |
Загрузка ...
|
|
| 4 | 3522-4209003 | Шестерня |
Загрузка ...
|
|
| 5 | 3522-4209014 | Корпус |
Загрузка ...
|
|
| 6 | 3522-4209016 | Крышка |
Загрузка ...
|
|
| 7 | 3522-4209033 | Прокладка |
Загрузка ...
|
|
| 8 | 3522-4209102 | Шестерня |
Загрузка ...
|
|
| 9 | 3522-4209104 | Вал-шестерня |
Загрузка ...
|
|
| 10 | 3522-8400091 | Угольник |
Загрузка ...
|
|
| 11 | 3520-4209001 | Втулка |
Загрузка ...
|
|
| 12 | 3520-4209006 | Вал |
Загрузка ...
|
|
| 13 | 3520-4209011 | Шайба |
Загрузка ...
|
|
| 14 | 3520-4209012 | Прокладка |
Загрузка ...
|
|
| 15 | 3520-4209013 | Крышка |
Загрузка ...
|
|
| 16 | 3520-4209017 | Прокладка |
Загрузка ...
|
|
| 17 | 3520-4209018 | Ухо |
Загрузка ...
|
|
| 18 | 2822-4209038 | Крышка |
Загрузка ...
|
|
| 19 | 2822-4209039 | Прокладка |
Загрузка ...
|
|
| 22 | Болт М10-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | Болт М6-6gх14.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 2С50 | Кольцо |
Загрузка ...
|
|
| 26 | 210 АУШ1 | Подшипник |
Загрузка ...
|
|
| 27 | 212 АУШ1 | Подшипник |
Загрузка ...
|
|
| 28 | Штифт 10х40 | Штифт |
Загрузка ...
|
|
| 29 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 30 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 31 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 34 | 822707Д | Подшипник |
Загрузка ...
|
|
| 35 | 9901.05 | Пробка коническая |
Загрузка ...
|
|
| 36 | 9901.01 | Пробка коническая |
Загрузка ...
|
|
| 37 | Манжета 60х85х10 | Манжета |
Загрузка ...
|
|
| 38 | 2С60 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
