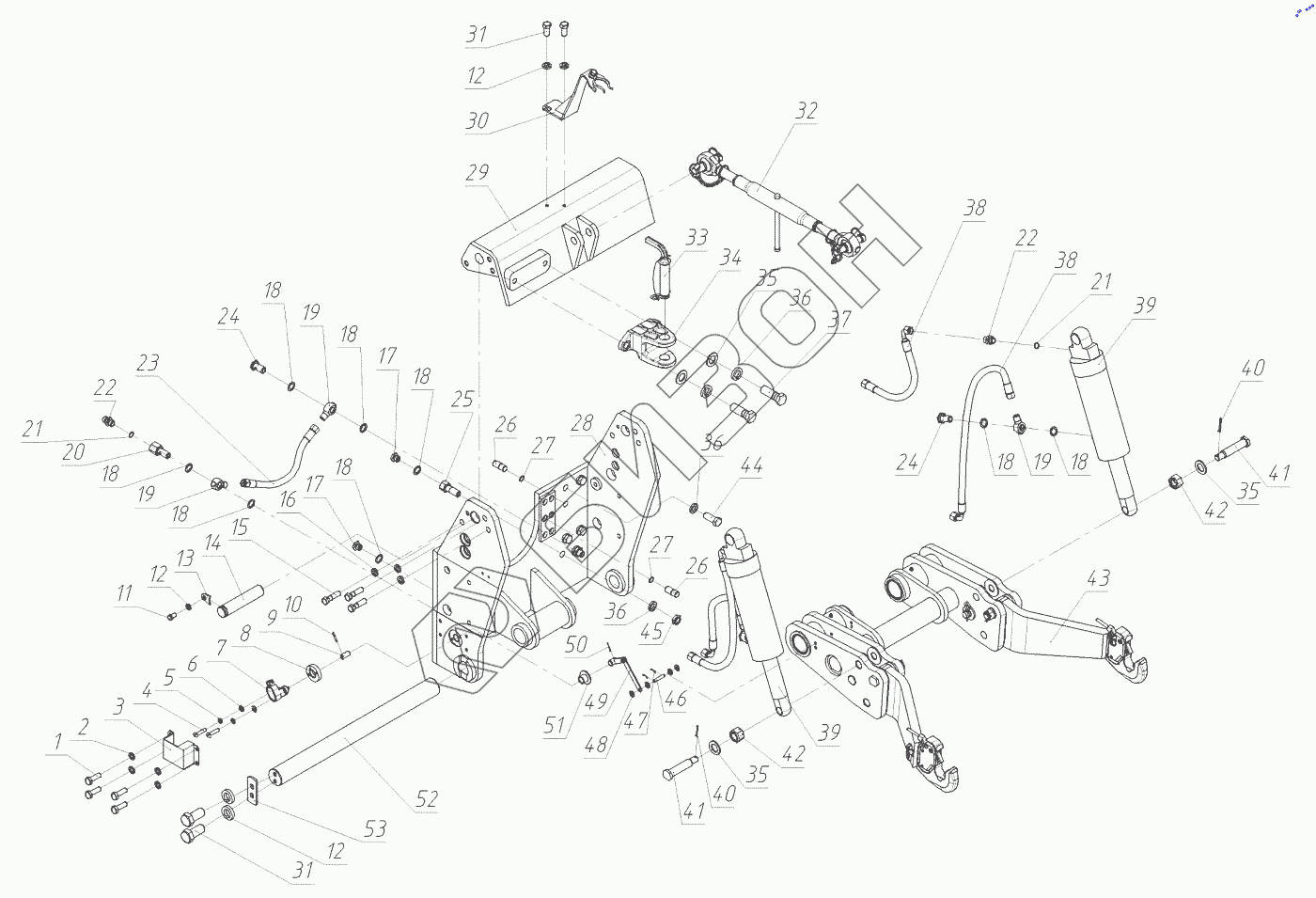

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Устройство навесное переднее 3522-4606010
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
17
18
18
18
18
18
18
18
18
19
19
19
20
21
21
22
22
23
24
24
25
26
26
27
27
28
29
30
31
31
32
33
34
35
35
35
36
36
36
37
38
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-4606010 | 3522-4606010 | Устройство навесное переднее |
Загрузка ...
|
|
| 1 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 3 | 3022-4606316-Б | Колпак |
Загрузка ...
|
|
| 4 | Винт В.М5-6gx22.58.019 | Винт |
Загрузка ...
|
|
| 5 | Шайба 5Т | Шайба 5Т |
Загрузка ...
|
|
| 6 | Шайба С.5.01.019 | Шайба |
Загрузка ...
|
|
| 7 | R917005568 | Датчик угла поворота |
Загрузка ...
|
|
| 8 | 2822-4606302 | Шайба |
Загрузка ...
|
|
| 9 | 2822-4606304 | Втулка |
Загрузка ...
|
|
| 10 | Ролик 2,5х13,8 А5 | Ролик |
Загрузка ...
|
|
| 11 | Болт М12-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 13 | 1220-4605504 | Пластина |
Загрузка ...
|
|
| 14 | 3022-4606005 | Палец |
Загрузка ...
|
|
| 15 | Болт М16-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | Шайба 16 ОТ | Шайба |
Загрузка ...
|
|
| 17 | H.036.77.000 | Сапун |
Загрузка ...
|
|
| 18 | Шайба РМ1/2 | Шайба |
Загрузка ...
|
|
| 19 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 20 | С80-4607223 | Штуцер |
Загрузка ...
|
|
| 21 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 22 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 23 | H.036.83.140 | Рукав высокого давления ф12,5х2 армир. |
Загрузка ...
|
|
| 24 | 40-4607032 | Болт |
Загрузка ...
|
|
| 25 | 2822-4606061 | Переходник |
Загрузка ...
|
|
| 26 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 27 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 28 | 3522-4606015 | Кронштейн |
Загрузка ...
|
|
| 29 | 3520-4606070 | Кронштейн |
Загрузка ...
|
|
| 30 | 3520-4606080 | Кронштейн |
Загрузка ...
|
|
| 31 | Болт М12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 921-4606040 | Тяга |
Загрузка ...
|
|
| 33 | 70-4235030 | Шкворень |
Загрузка ...
|
|
| 34 | 80-2806011 | Буксир передний |
Загрузка ...
|
|
| 35 | Шайба С.20.01.019 | Шайба |
Загрузка ...
|
|
| 36 | Шайба 20 ОТ | Шайба |
Загрузка ...
|
|
| 37 | 70-4605036 | Болт |
Загрузка ...
|
|
| 38 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 39 | Гидроцилиндр Ц90х50х250 | Гидроцилиндр |
Загрузка ...
|
|
| 40 | Шплинт 4х36.019 | Шплинт |
Загрузка ...
|
|
| 41 | 2022-4606004-Б | Палец |
Загрузка ...
|
|
| 42 | 2522-6700028 | Гайка |
Загрузка ...
|
|
| 43 | 3522-4606025 | Блок нижних тяг |
Загрузка ...
|
|
| 44 | 680-2707024 | Болт |
Загрузка ...
|
|
| 45 | 1321-2707013 | Гайка |
Загрузка ...
|
|
| 46 | 2822-4606301 | Ось |
Загрузка ...
|
|
| 47 | Шплинт 2х16.019 | Шплинт |
Загрузка ...
|
|
| 48 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 49 | 2822-4606310 | Управление |
Загрузка ...
|
|
| 50 | Шплинт 2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 51 | 2822-4606303 | Втулка |
Загрузка ...
|
|
| 52 | 3520-4606001 | Ось |
Загрузка ...
|
|
| 53 | 1522-4605024-Б | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
