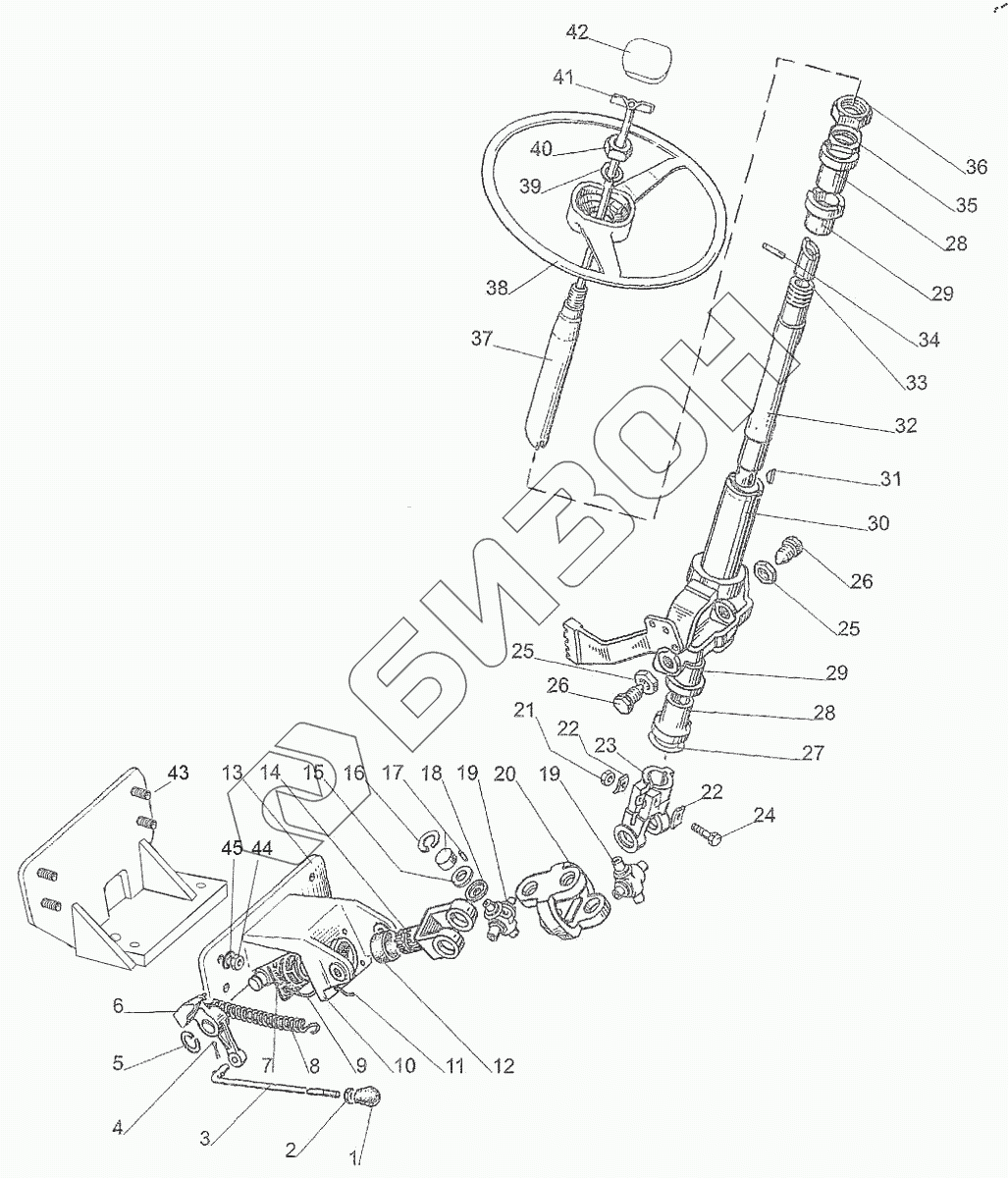

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 421. Привод рулевого механизма 320-3401010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
25
26
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали Цена
85-3401150 85-3401150 Кардан для ОSРВ-100 в сборе
Загрузка ...
320-3401010 320-3401010 Колонка рулевая
Загрузка ...
1 70-4803060 Рукоятка
Загрузка ...
2 М8-6Н.6.019 Гайка
Загрузка ...
3 220-3503026-02 Тяга
Загрузка ...
4 3,2х18.019 Шплинт
Загрузка ...
5 С18 Кольцо
Загрузка ...
6 85-3401014-01 Фиксатор
Загрузка ...
7 85-3401017-Б Заглушка
Загрузка ...
8 50-1310158-Б Пружина
Загрузка ...
9 С20 Кольцо
Загрузка ...
10 85-3401019 Шайба
Загрузка ...
11 1,6-О-С Проволока
Загрузка ...
12 85-3401016 Втулка
Загрузка ...
13 320-3401120 Кронштейн
Загрузка ...
14 85-3401156 Вилка
Загрузка ...
15 50-3401064 Сальник
Загрузка ...
16 С19 Кольцо
Загрузка ...
17 904700 УС17 Подшипник
Загрузка ...
18 50-3401063 Обойма
Загрузка ...
19 50-3401062 Крестовина
Загрузка ...
20 85-3401067 Вилка
Загрузка ...
21 М10-6Н.6.019 Гайка
Загрузка ...
22 80-3401013 Шайба
Загрузка ...
23 50-3401061-A Вилка
Загрузка ...
24 М10-6gх45.109.40Х.019 Болт
Загрузка ...
25 М20х1,5-6Н.04.019 Гайка
Загрузка ...
26 80-3401089 Винт
Загрузка ...
27 600-3401012 Шайба
Загрузка ...
28 70-3401076 Втулка
Загрузка ...
29 70-3401077-Б Амортизатор
Загрузка ...
30 682-3401080 Труба
Загрузка ...
31 СШ-510 Шпонка
Загрузка ...
32 320-3401055 Вал
Загрузка ...
33 70-3401054-Б Хвостовик вала
Загрузка ...
34 ШЦК 8х36 Штифт цилиндрический термообработанный
Загрузка ...
35 70-3401078 Гайка
Загрузка ...
36 70-3401079 Контргайка
Загрузка ...
37 70-3401074-Б-01 Вал рулевой
Загрузка ...
38 80-3402015 Колесо
Загрузка ...
39 16 ОТ Шайба
Загрузка ...
40 М16х1,5-6Н.6.019 Гайка
Загрузка ...
41 530-3401140-Б Зажим
Загрузка ...
42 80-3401082 Крышка головки
Загрузка ...
43 215-3405010 Кронштейн
Загрузка ...
44 М12-6Н.6.019 Гайка
Загрузка ...
45 12 ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
