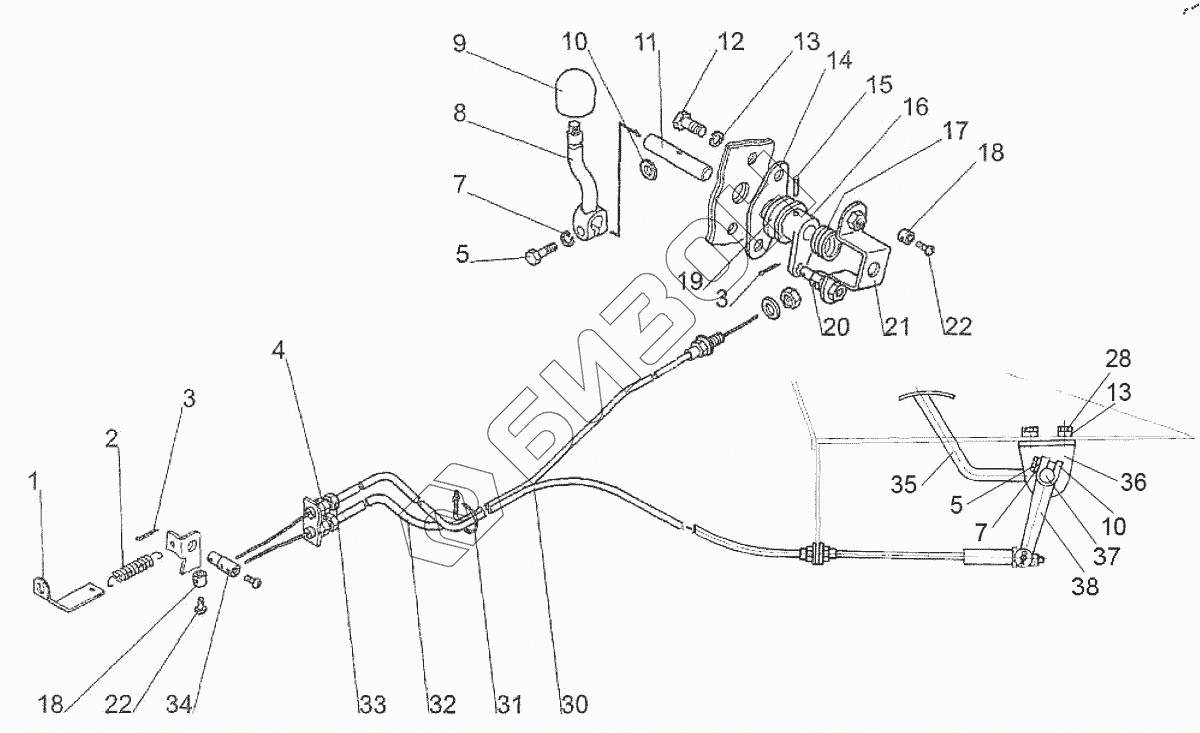

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 421. Управление подачей топлива 321-1108000
1
2
3
3
4
5
5
7
7
8
9
10
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
22
28
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 321-1108000 | 321-1108000 | Управление подачей топлива |
Загрузка ...
|
|
| 1 | 80В-1108341 | Кронштейн |
Загрузка ...
|
|
| 2 | 70-4803013 | Пружина |
Загрузка ...
|
|
| 3 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 4 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | 8Т | Шайба |
Загрузка ...
|
|
| 8 | 225-1108046 | Рукоятка |
Загрузка ...
|
|
| 9 | A13.11.000 | Рукоятка |
Загрузка ...
|
|
| 10 | 50-1108044 | Шпонка |
Загрузка ...
|
|
| 11 | 225-1108041 | Валик |
Загрузка ...
|
|
| 12 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 6Т | Шайба |
Загрузка ...
|
|
| 14 | 220-1108043 | Крышка |
Загрузка ...
|
|
| 15 | 6х30 ГОСТ 10773-80 | Штифт |
Загрузка ...
|
|
| 16 | 225-1108070 | Рычаг |
Загрузка ...
|
|
| 17 | 220-1108052 | Пружина |
Загрузка ...
|
|
| 18 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 19 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 20 | 220-1108317 | Бонка |
Загрузка ...
|
|
| 21 | 220-1108040 | Кронштейн |
Загрузка ...
|
|
| 22 | В.М4-6gх8.58.019 | Винт |
Загрузка ...
|
|
| 28 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 320-1108070 | Трос |
Загрузка ...
|
|
| 31 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 32 | 320-1108060 | Трос |
Загрузка ...
|
|
| 33 | 320-1108027 | Болт регулировочный |
Загрузка ...
|
|
| 34 | 320-1108026 | Палец |
Загрузка ...
|
|
| 35 | 215-1108010 | Педаль |
Загрузка ...
|
|
| 36 | 600-1108020 | Кронштейн |
Загрузка ...
|
|
| 37 | 50-4607082-A | Втулка |
Загрузка ...
|
|
| 38 | 70Х-1108043 | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
