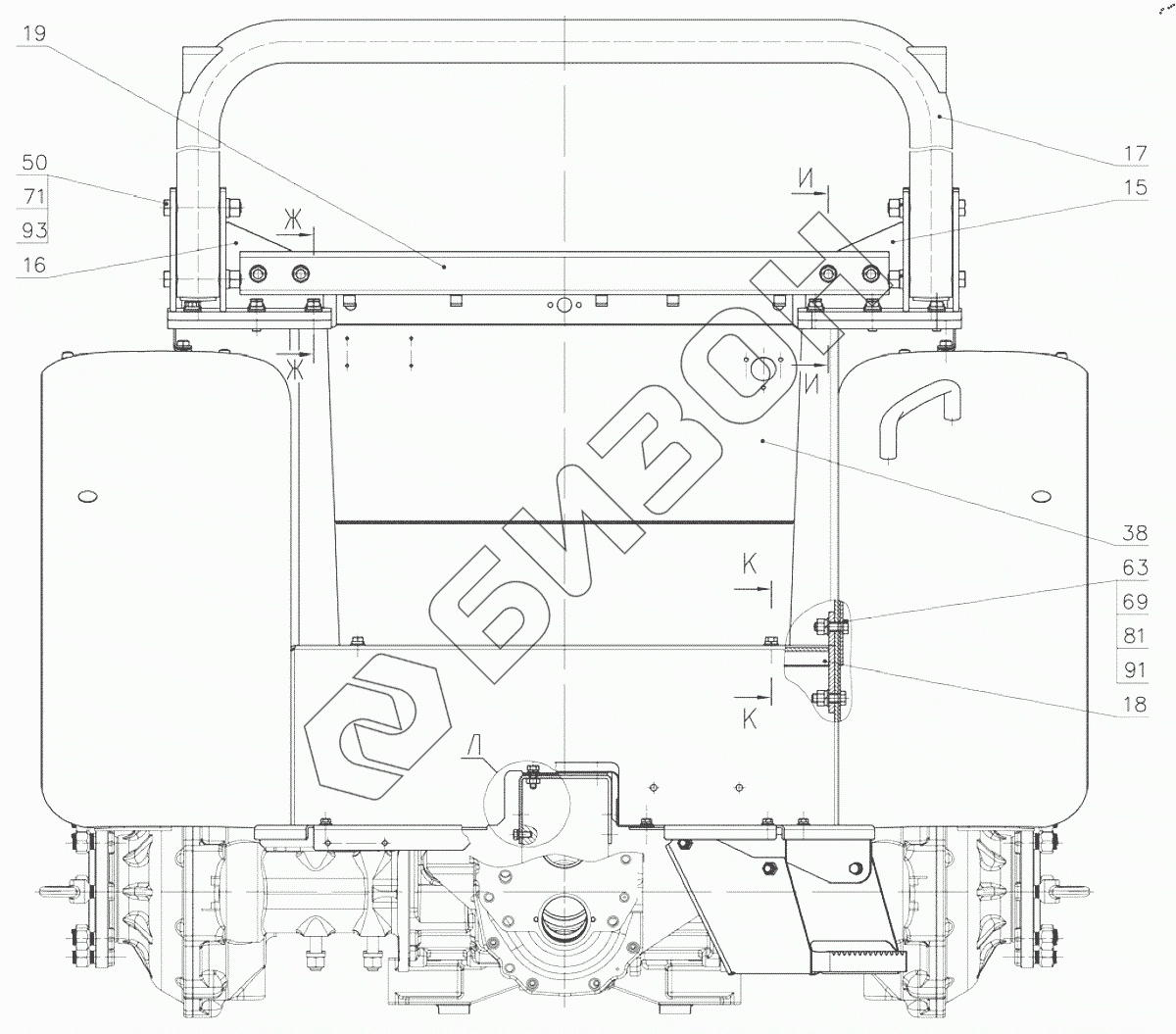

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 421. Установка панелей 320Р-6700010
15
16
17
18
19
38
63
69
71
81
91
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 320Р-6700010 | 320Р-6700010 | Установка панелей |
Загрузка ...
|
|
| 1 | 320Р-6702020 | Панель |
Загрузка ...
|
|
| 2 | 320Р-6702030 | Пол левый |
Загрузка ...
|
|
| 3 | 320Р-6702040 | Пол правый |
Загрузка ...
|
|
| 5 | 320Р-6702070 | Кожух |
Загрузка ...
|
|
| 6 | 320Р-6702080 | Кронштейн |
Загрузка ...
|
|
| 7 | 320Р-6702090 | Кронштейн |
Загрузка ...
|
|
| 13 | 320Р-6709020-Б | Стойка |
Загрузка ...
|
|
| 14 | 320Р-6709020-Б-01 | Стойка |
Загрузка ...
|
|
| 15 | 320Р-6709030 | Кронштейн |
Загрузка ...
|
|
| 16 | 320Р-6709030-01 | Кронштейн |
Загрузка ...
|
|
| 17 | 421-6709040 | Дуга |
Загрузка ...
|
|
| 18 | 320Р-6709050 | Перемычка |
Загрузка ...
|
|
| 19 | 320Р-6709060 | Балка |
Загрузка ...
|
|
| 24 | 320Р-8404010 | Крыло заднее |
Загрузка ...
|
|
| 25 | 320Р-8404010-01 | Крыло заднее |
Загрузка ...
|
|
| 30 | 921.3-8402250-А | Поручень |
Загрузка ...
|
|
| 31 | 320-8405005 | Подножка |
Загрузка ...
|
|
| 38 | 320Р-6700021 | Панель |
Загрузка ...
|
|
| 40 | 600-8404003 | Закрылок |
Загрузка ...
|
|
| 41 | 600-8404003-01 | Закрылок |
Загрузка ...
|
|
| 42 | 500А-8507096 | Заглушка |
Загрузка ...
|
|
| 43 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 48 | М12-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | М16-6gх100.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | М12-6gх25.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 62 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 63 | М12-6gх40.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 64 | М16-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 65 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 67 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 69 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 71 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 74 | С.6.01.019 | Шайба |
Загрузка ...
|
|
| 79 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 81 | С.12.01.019 | Шайба |
Загрузка ...
|
|
| 88 | 6 Т | Шайба |
Загрузка ...
|
|
| 89 | 8Т | Шайба |
Загрузка ...
|
|
| 90 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 91 | 12 ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 93 | 16 ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
