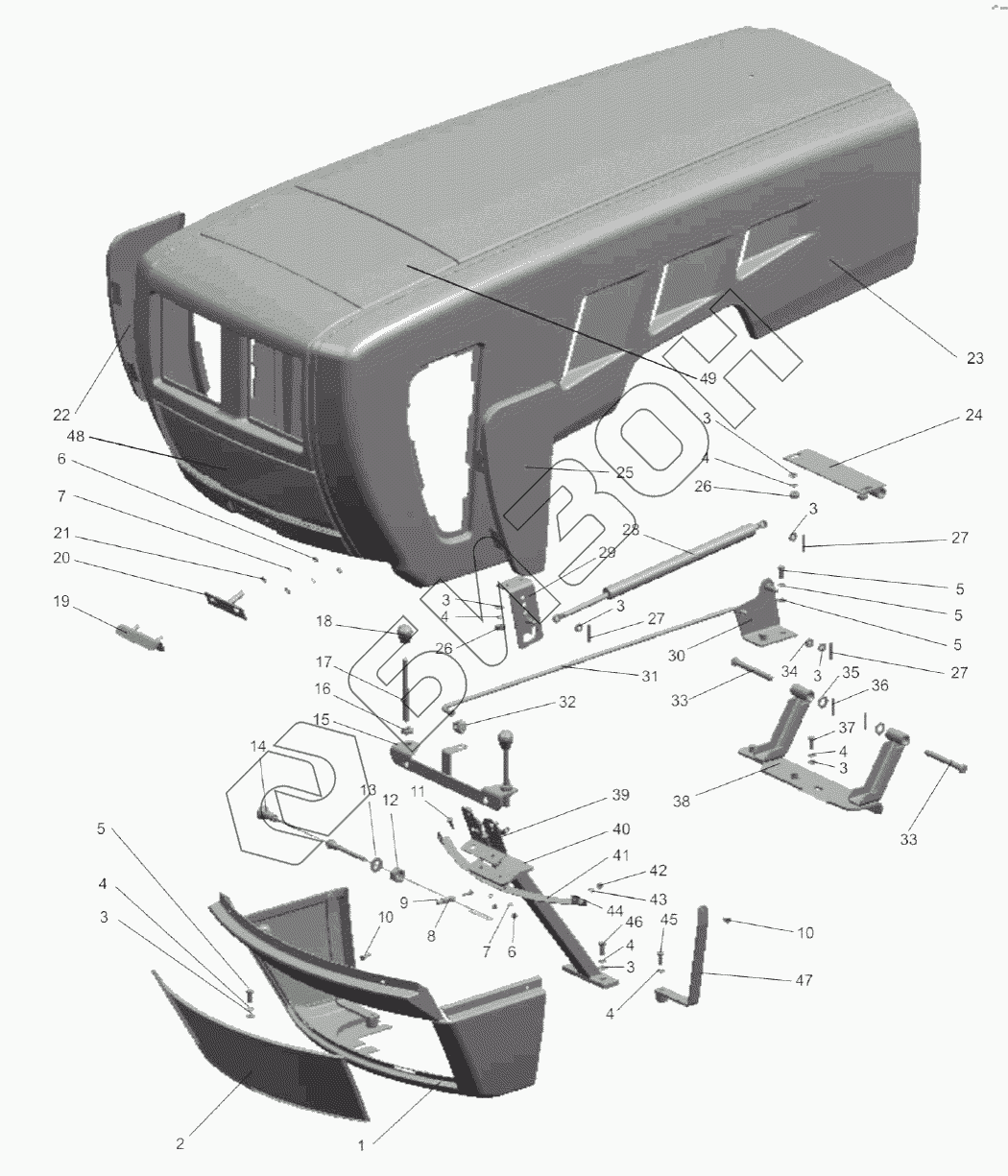

Графический каталог запасных частей к технике: МТЗ Беларус-422.1. Облицовка
1
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 422.1-8400005 | 422.1-8400005 | Облицовка |
Загрузка ...
|
|
| 1 | 422-8402050 | Основание |
Загрузка ...
|
|
| 2 | 322-8402101 | Решётка |
Загрузка ...
|
|
| 3 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 4 | 8Т | Шайба |
Загрузка ...
|
|
| 5 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 6Т | Шайба |
Загрузка ...
|
|
| 8 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 9 | ВМ5-6gх16.58.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 10 | ВМ5-6gх16.58.019 | Винт ГОСТ 17473-80 |
Загрузка ...
|
|
| 11 | ВМ6-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 12 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 822-8400080 | Трос управления |
Загрузка ...
|
|
| 15 | 422.1-8402210 | Опора |
Загрузка ...
|
|
| 16 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 923-8400033-02 | Стержень |
Загрузка ...
|
|
| 18 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 19 | 422.1-8402060-Б | Рукоятка |
Загрузка ...
|
|
| 20 | 422.1-8402160 | Ось |
Загрузка ...
|
|
| 21 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 422.1-8402101-Б-01 | Решётка |
Загрузка ...
|
|
| 23 | 422-8402020 | Капот |
Загрузка ...
|
|
| 24 | 422.1-8402190 | Петля |
Загрузка ...
|
|
| 25 | 422.1-8402101-Б | Решётка |
Загрузка ...
|
|
| 26 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 28 | 11.5.6308010 | Пружина газовая |
Загрузка ...
|
|
| 29 | 422.1-8402140 | Кронштейн |
Загрузка ...
|
|
| 30 | 422.1-8402130 | Кронштейн |
Загрузка ...
|
|
| 31 | 422.1-8402150 | Тяга |
Загрузка ...
|
|
| 32 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 33 | 322-8402171 | Ось |
Загрузка ...
|
|
| 34 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 35 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 36 | 3.2х18.019 | Шплинт |
Загрузка ...
|
|
| 37 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | 422.1-8402180 | Петля |
Загрузка ...
|
|
| 39 | 80-8402410 | Замок |
Загрузка ...
|
|
| 40 | 322-8402200 | Опора |
Загрузка ...
|
|
| 41 | 422-8402001 | Дуга |
Загрузка ...
|
|
| 42 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 43 | 5Т | Шайба |
Загрузка ...
|
|
| 44 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 45 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 46 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | 422-8402230 | Кронштейн |
Загрузка ...
|
|
| 48 | 422.1-8402110 | Решетка |
Загрузка ...
|
|
| 49 | 422.1-8402102-Б | Решетка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
