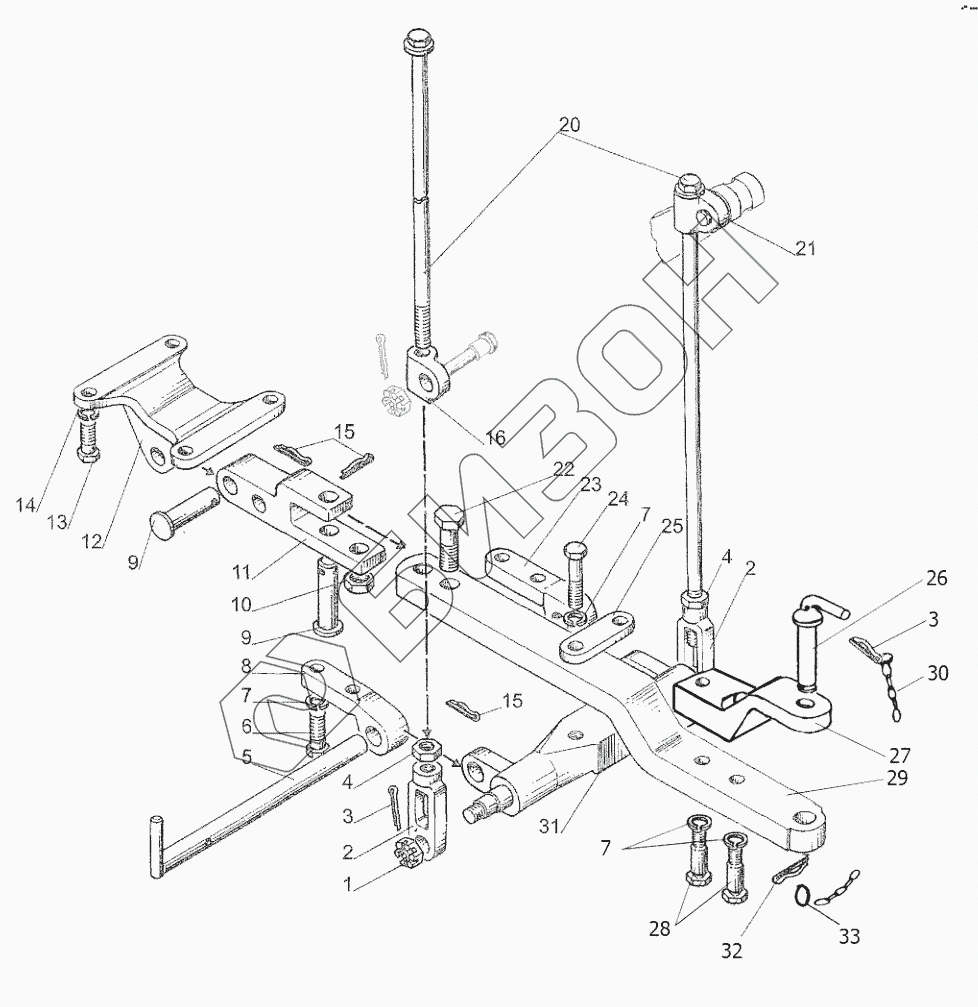

Графический каталог запасных частей к технике: МТЗ Беларус-422.1. Тягово-сцепное устройство ТСУ-1М
1
2
2
3
3
4
4
5
6
7
7
7
8
9
9
10
11
12
13
14
15
15
16
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 320-2707020 | 320-2707020 | Тяга |
Загрузка ...
|
|
| П320-2707010 | П320-2707010 | Тягово-сцепное устройство ТСУ-1М |
Загрузка ...
|
|
| 1 | М18х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 2 | П320-2707018 | Гайка |
Загрузка ...
|
|
| 3 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 4 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | П320-2707070-Б | Рукоятка |
Загрузка ...
|
|
| 6 | М16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 8 | П320-2707061-01 | Кронштейн |
Загрузка ...
|
|
| 9 | П320-2707012 | Палец |
Загрузка ...
|
|
| 10 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | П320-2707013 | Серьга |
Загрузка ...
|
|
| 12 | П320-2707011 | Кронштейн |
Загрузка ...
|
|
| 13 | A61.01.006 | Болт |
Загрузка ...
|
|
| 14 | 14.ОТ | Шайба |
Загрузка ...
|
|
| 15 | A61.07.001 | Шплинт |
Загрузка ...
|
|
| 16 | П320-2707017-01 | Серьга левая |
Загрузка ...
|
|
| 20 | П320-2707019 | Винт |
Загрузка ...
|
|
| 21 | П320-2707017 | Серьга правая |
Загрузка ...
|
|
| 22 | 70-4605036 | Болт |
Загрузка ...
|
|
| 23 | П320-2707061 | Кронштейн |
Загрузка ...
|
|
| 24 | М16-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | П320-2707026 | Планка |
Загрузка ...
|
|
| 26 | 50-4605079-Б-01 | Шкворень |
Загрузка ...
|
|
| 27 | 320-2707025 | Накладка |
Загрузка ...
|
|
| 28 | 320-2707023-Б | Болт |
Загрузка ...
|
|
| 29 | 320-2707021-Б | Тяга |
Загрузка ...
|
|
| 30 | 70-4235035 | Цепочка |
Загрузка ...
|
|
| 31 | П320-2707040 | Поперечина |
Загрузка ...
|
|
| 32 | А61.07.001-А | Шплинт |
Загрузка ...
|
|
| 33 | Н50-4202146 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
