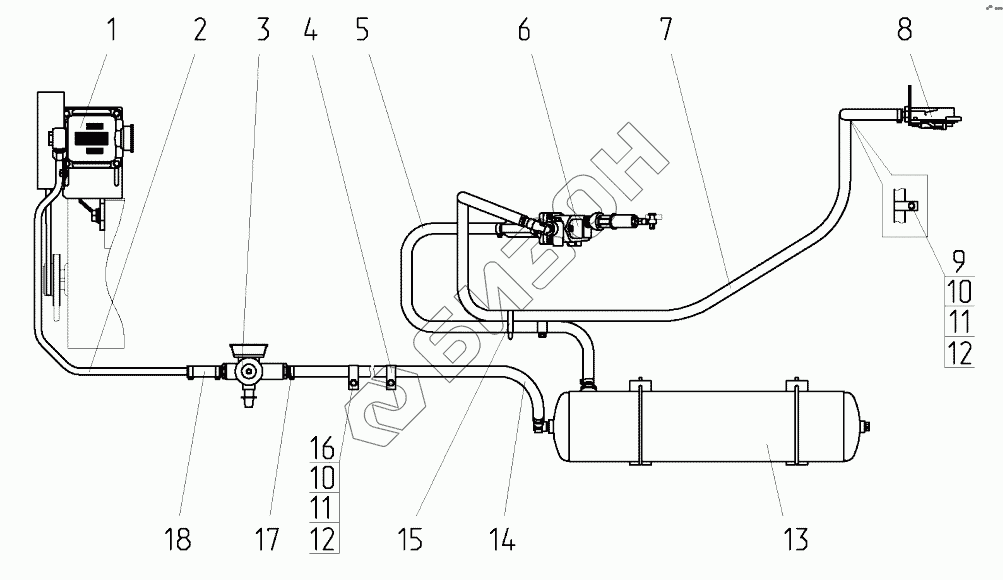

Графический каталог запасных частей к технике: МТЗ Беларус-422.1. Установка пневмопривода
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 422.1-3506005-01 | 422.1-3506005-01 | Пневмопривод |
Загрузка ...
|
|
| 422.1-3506005 | 422.1-3506005 | Пневмопривод |
Загрузка ...
|
|
| 1 | 320-3509005 | Компрессор |
Загрузка ...
|
|
| 2 | 320-3506021 | Трубопровод |
Загрузка ...
|
|
| 3 | 320-3512105 | Регулятор |
Загрузка ...
|
|
| 4 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 5 | 225-3506021-04 | Шланг |
Загрузка ...
|
|
| 6 | 225-3514005 | Кран тормозной |
Загрузка ...
|
|
| 6 | 225-3514005-01 | Кран тормозной |
Загрузка ...
|
|
| 7 | 225-3506021-02 | Шланг |
Загрузка ...
|
|
| 8 | 225-3521005 | Головка соединительная |
Загрузка ...
|
|
| 9 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 12 | 8Т | Шайба |
Загрузка ...
|
|
| 13 | 422.1-3513005 | Баллон |
Загрузка ...
|
|
| 14 | 225-3506021-03 | Шланг |
Загрузка ...
|
|
| 15 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 16 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 18 | 587.622-1405013 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
