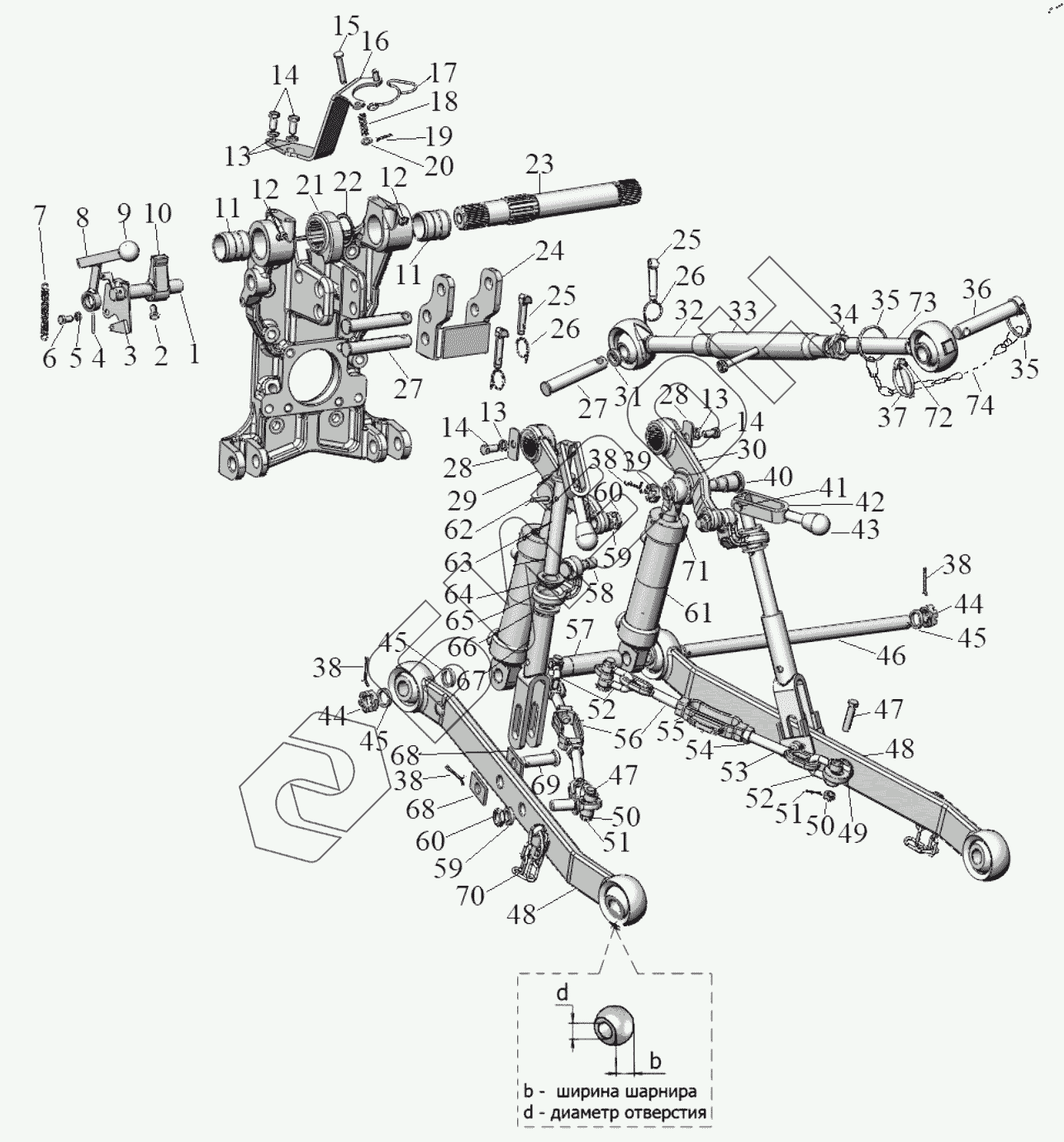

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 451. Механизм передней навески
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
35
36
37
38
38
38
38
39
40
41
42
43
44
44
45
45
45
46
47
47
48
48
48
48
48
48
49
50
50
51
51
52
52
53
54
55
56
57
58
59
59
60
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
73
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 220-4605020 | 220-4605020 | Раскос |
Загрузка ...
|
|
| А61.03.001-01 | А61.03.001-01 | Палец диаметр 25 мм |
Загрузка ...
|
|
| 220-4605041 | 220-4605041 | Палец d.19 |
Загрузка ...
|
|
| 220-4606020-А/-01/-02 | 220-4606020-А/-01/-02 | Навеска передняя |
Загрузка ...
|
|
| 320-4605150 | 320-4605150 | Кронштейн |
Загрузка ...
|
|
| 220-4605120-01 | 220-4605120-01 | Рычаг |
Загрузка ...
|
|
| 220-4605120 | 220-4605120 | Рычаг |
Загрузка ...
|
|
| 220-4605100 | 220-4605100 | Стяжка |
Загрузка ...
|
|
| 220-4606090-01 | 220-4606090-01 | Тяга |
Загрузка ...
|
|
| 320-4605040-01 | 320-4605040-01 | Тяга |
Загрузка ...
|
|
| 320-4605040 | 320-4605040 | Тяга |
Загрузка ...
|
|
| 220-4606090-02 | 220-4606090-02 | Тяга |
Загрузка ...
|
|
| 220-4606090 | 220-4606090 | Тяга |
Загрузка ...
|
|
| 320-4605040-05 | 320-4605040-05 | Тяга |
Загрузка ...
|
|
| 1 | 220-4605026 | Ось |
Загрузка ...
|
|
| 2 | Болт М6-6gх14.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 220-4605130 | Кронштейн |
Загрузка ...
|
|
| 4 | 70-4202431 | Штифт |
Загрузка ...
|
|
| 5 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 6 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 |
Загрузка ...
|
|
| 7 | Ш33-016 | Пружина |
Загрузка ...
|
|
| 8 | 220-4605140 | Рукоятка |
Загрузка ...
|
|
| 9 | 36-1310139 | Шарик |
Загрузка ...
|
|
| 10 | 220-4605017 | Рычаг |
Загрузка ...
|
|
| 11 | 082-4605018 | Втулка |
Загрузка ...
|
|
| 12 | Масленка 1.3.Ц9.хр | Масленка |
Загрузка ...
|
|
| 13 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 14 | Болт М10-6gх20.88.35.019 | Болт М10-6gх20.88.35.019 |
Загрузка ...
|
|
| 15 | 320-4605153 | Палец |
Загрузка ...
|
|
| 16 | 320-4605160 | Кронштейн |
Загрузка ...
|
|
| 17 | 320-4605151 | Защелка |
Загрузка ...
|
|
| 18 | 320-4605152 | Пружина |
Загрузка ...
|
|
| 19 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 20 | Шайба С 8.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 220-4605013 | Упор |
Загрузка ...
|
|
| 22 | Кольцо С42 | Кольцо |
Загрузка ...
|
|
| 23 | 220-4605012 | Вал |
Загрузка ...
|
|
| 24 | 220-4606045-А | Кронштейн |
Загрузка ...
|
|
| 25 | A61.05.005 | Чека |
Загрузка ...
|
|
| 26 | A61.05.004 | Кольцо |
Загрузка ...
|
|
| 27 | 220-4606036 | Палец |
Загрузка ...
|
|
| 28 | 082-4605019 | Шайба |
Загрузка ...
|
|
| 29 | 220-4605011-01 | Рычаг |
Загрузка ...
|
|
| 30 | 220-4605011 | Рычаг |
Загрузка ...
|
|
| 31 | 220-4606049 | Втулка |
Загрузка ...
|
|
| 32 | 320-4605050-01 | Винт |
Загрузка ...
|
|
| 33 | 320-4605070 | Труба |
Загрузка ...
|
|
| 34 | 320-4605044 | Контргайка |
Загрузка ...
|
|
| 35 | A61.03.002 | Кольцо |
Загрузка ...
|
|
| 36 | А61.03.001-02 | Палец |
Загрузка ...
|
|
| 37 | A61.05.001 | Кольцо |
Загрузка ...
|
|
| 38 | Шплинт 4х36.019 | Шплинт |
Загрузка ...
|
|
| 39 | Гайка М16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 40 | 082-4605122 | Палец |
Загрузка ...
|
|
| 41 | А61.01.016-Б | Ось |
Загрузка ...
|
|
| 42 | 082-4605080 | Вилка |
Загрузка ...
|
|
| 43 | А61.01.014 | Рукоятка |
Загрузка ...
|
|
| 44 | Выключатель ВК12-51 ТУ РБ37334210.015-97 |
Загрузка ...
|
||
| 45 | 082-4605016 | Втулка |
Загрузка ...
|
|
| 46 | 220-4605014 | Ось |
Загрузка ...
|
|
| 47 | Болт 2М10-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | 220-4606095 | Тяга шарнир |
Загрузка ...
|
|
| 48 | 220-4606095-02 | Тяга шарнир |
Загрузка ...
|
|
| 48 | 220-4606095-01 | Тяга шарнир |
Загрузка ...
|
|
| 49 | 220-4605092 | Проушина |
Загрузка ...
|
|
| 50 | Гайка М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 51 | Шплинт 2х20.019 | Шплинт |
Загрузка ...
|
|
| 52 | 220-4605103 | Серьга |
Загрузка ...
|
|
| 53 | 220-4605101-01 | Винт |
Загрузка ...
|
|
| 54 | Гайка М14-6Н.8.019 | Гайка |
Загрузка ...
|
|
| 55 | 220-4605102 | Стяжка |
Загрузка ...
|
|
| 56 | 220-4605101 | Винт |
Загрузка ...
|
|
| 57 | 220-4605030 | Кронштейн |
Загрузка ...
|
|
| 58 | 220-4605024 | Болт |
Загрузка ...
|
|
| 59 | Шайба 16 ОТ | Шайба |
Загрузка ...
|
|
| 60 | Гайка М16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 61 | Ц40х20х100 | Гидроцилиндр |
Загрузка ...
|
|
| 62 | Штифт 2.6х35 | Штифт |
Загрузка ...
|
|
| 63 | 220-4605022 | Вал |
Загрузка ...
|
|
| 64 | 220-4605023 | Вкладыш |
Загрузка ...
|
|
| 65 | 220-4605021 | Серьга |
Загрузка ...
|
|
| 66 | 220-4605097 | Шайба |
Загрузка ...
|
|
| 67 | 220-4605060 | Вилка |
Загрузка ...
|
|
| 68 | 220-4605096 | Шайба |
Загрузка ...
|
|
| 69 | 220-4605094 | Болт |
Загрузка ...
|
|
| 70 | А61.05.100-04 | Чека |
Загрузка ...
|
|
| 71 | 082-4605017 | Втулка |
Загрузка ...
|
|
| 72 | А61.05.002 | Чека |
Загрузка ...
|
|
| 73 | 320-4605050 | Винт с отверстием в шарнире d.19,3мм |
Загрузка ...
|
|
| 73 | 320-4605050-02 | Винт с отверстием в шарнире d.22,5мм |
Загрузка ...
|
|
| 73 | 320-4605050-03 | Винт с отверстием в шарнире d.25,7мм |
Загрузка ...
|
|
| 74 | А61.08.001-А | Цепочка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
