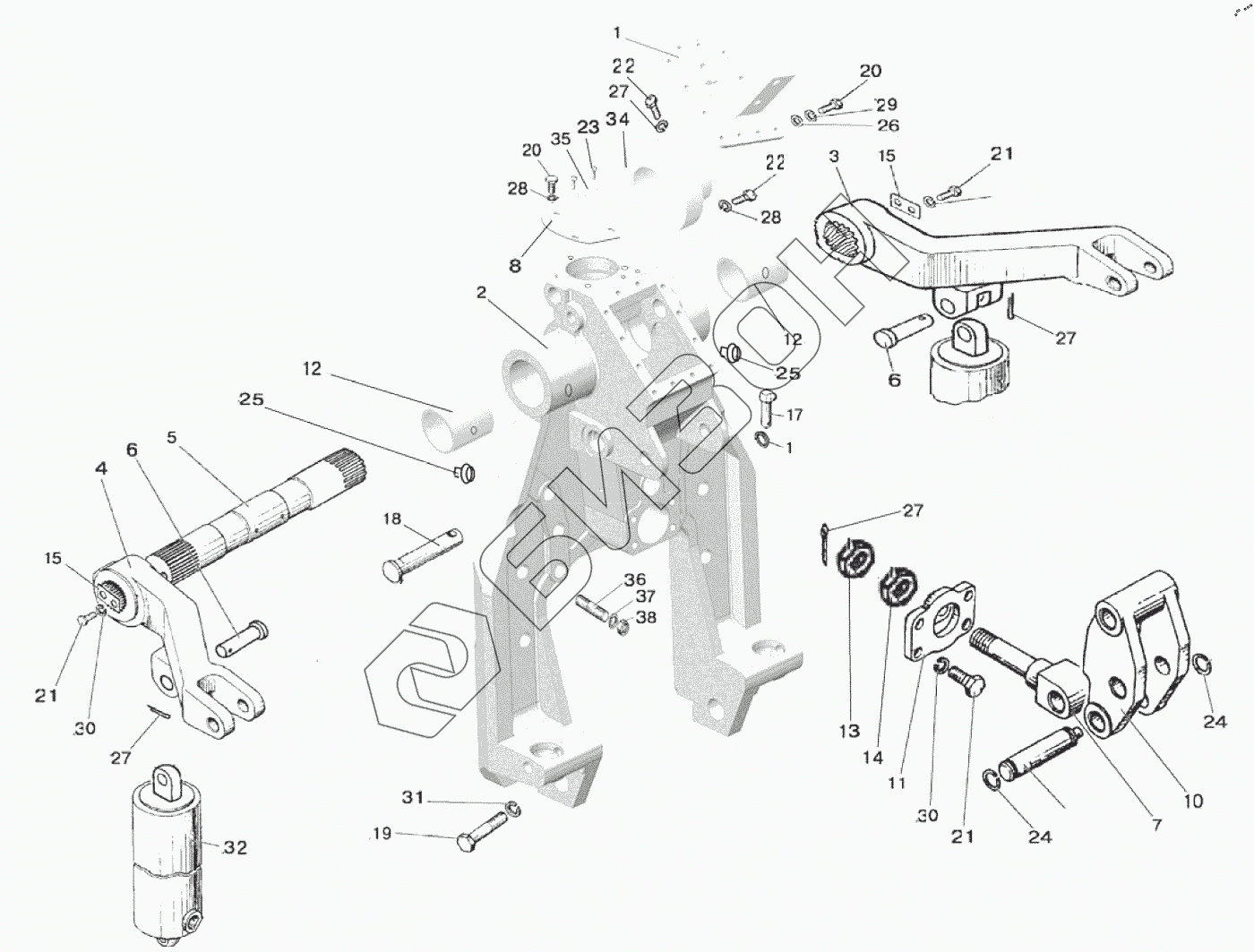

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 923.7. Гидроподъемник 1221Э-4635010
1
1
2
3
4
5
6
6
7
8
10
11
12
12
13
14
15
15
17
18
19
20
20
21
21
21
22
22
23
24
24
25
25
26
27
27
27
27
28
28
29
30
30
31
32
32
32
32
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221Э-4635010 | 1221Э-4635010 | Гидроподъемник |
Загрузка ...
|
|
| 1 | 1221Э-4635125 | Крышка гидроподъемника |
Загрузка ...
|
|
| 2 | 1221-4635011-02 | Корпус |
Загрузка ...
|
|
| 3 | 1221-4635012 | Рычаг правый |
Загрузка ...
|
|
| 4 | 1221-4635013 | Рычаг левый |
Загрузка ...
|
|
| 5 | 1221-4635014 | Вал |
Загрузка ...
|
|
| 6 | 1221-4635016 | Палец |
Загрузка ...
|
|
| 7 | 1221Э-4635021 | Шток |
Загрузка ...
|
|
| 8 | Е1221-4635051 | Крышка |
Загрузка ...
|
|
| 9 | 820-4635018 | Палец |
Загрузка ...
|
|
| 10 | 820-4635019 | Серьга |
Загрузка ...
|
|
| 11 | 820-4635043-Б | Крышка |
Загрузка ...
|
|
| 12 | 70-4605032 | Втулка |
Загрузка ...
|
|
| 13 | 50-3405052 | Гайка |
Загрузка ...
|
|
| 14 | 50-3405053 | Гайка |
Загрузка ...
|
|
| 15 | 40-460502-А2 | Шайба |
Загрузка ...
|
|
| 16 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 17 | А61.05.005 | Чека |
Загрузка ...
|
|
| 18 | А61.05.006 | Палец |
Загрузка ...
|
|
| 19 | Болт М16-6gx75.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 |
Загрузка ...
|
|
| 21 | Болт М12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | Болт М6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Заклепка 2x6.01 | Заклепка |
Загрузка ...
|
|
| 24 | Кольцо С22 | Кольцо |
Загрузка ...
|
|
| 25 | Масленка 1.3.Ц9.хр | Масленка |
Загрузка ...
|
|
| 26 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 27 | Шплинт 5x36.019 | Шплинт |
Загрузка ...
|
|
| 28 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 29 | Шайба 8 Т | Шайба |
Загрузка ...
|
|
| 30 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 31 | Шайба 16 ОТ | Шайба |
Загрузка ...
|
|
| 32 | 820-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 32 | 820Н-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 32 | 820Е-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 32 | МЦП 80x220-3 | Гидроцилиндр |
Загрузка ...
|
|
| 34 | К-03 ЛБИЕ.751153.013 | Кулачок |
Загрузка ...
|
|
| 35 | 1221Э-4635010ДТ-01 | Табличка информационная |
Загрузка ...
|
|
| 36 | 1321-2707068-01 | Шпилька |
Загрузка ...
|
|
| 37 | Шайба 20 ОТ | Шайба |
Загрузка ...
|
|
| 38 | Гайка М20-6H.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
