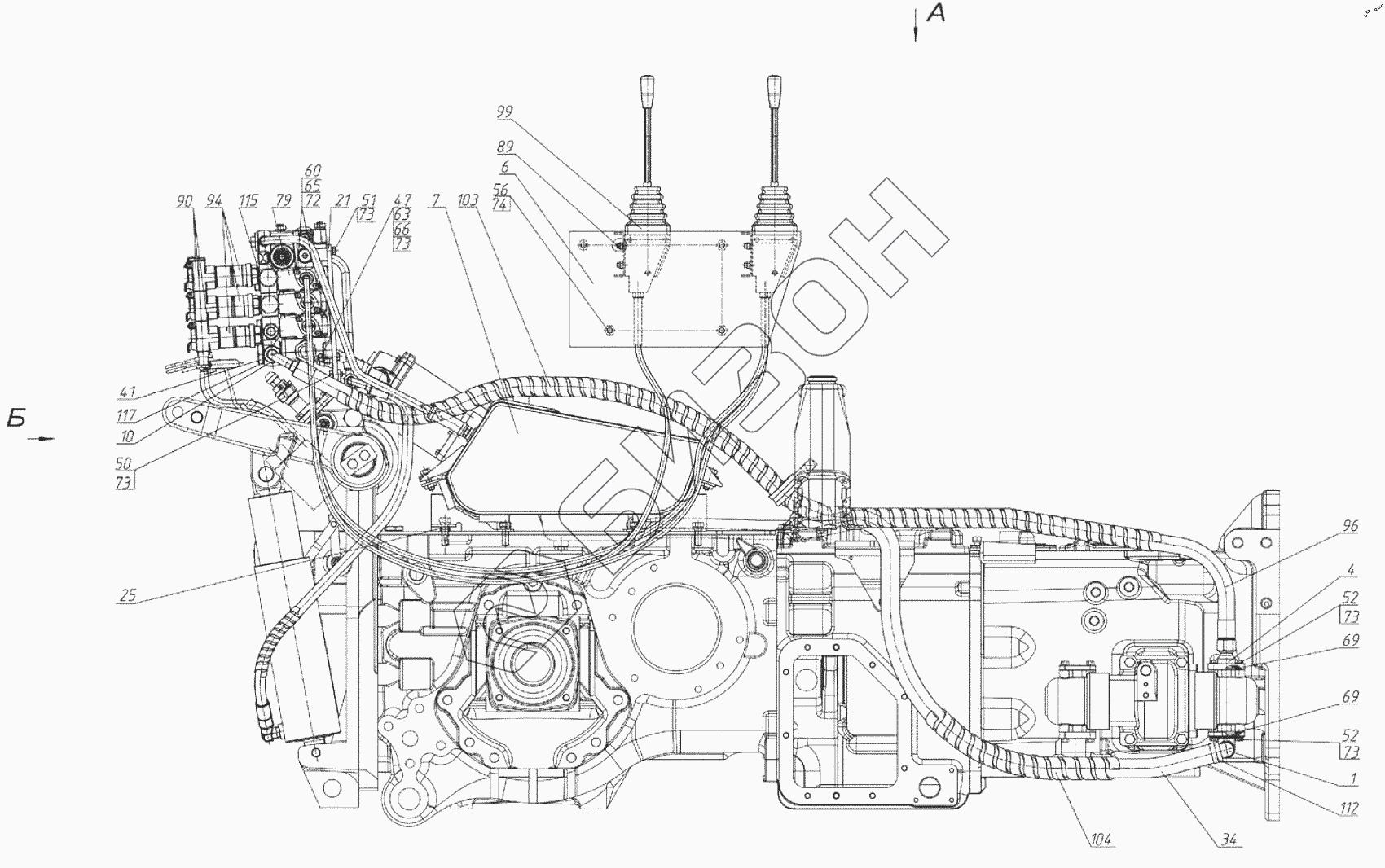

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 923.7. Гидросистема 923.7-4600010
1
4
6
7
10
21
25
34
41
47
50
51
52
52
56
60
63
65
66
69
69
72
73
73
73
73
73
74
79
89
90
94
96
99
103
104
112
115
117
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 923.7-4600010 | 923.7-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | 923.7-4607090 | Патрубок |
Загрузка ...
|
|
| 2 | 923.7-4607120 | Труба |
Загрузка ...
|
|
| 3 | 923.7-4607130 | Труба |
Загрузка ...
|
|
| 4 | 923-4607040 | Патрубок |
Загрузка ...
|
|
| 6 | 923-4607250 | Кронштейн |
Загрузка ...
|
|
| 7 | 923-4608200-01 | Бак |
Загрузка ...
|
|
| 9 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 10 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 15 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 19 | 923.7-4607012-А | Плита |
Загрузка ...
|
|
| 20 | 923.7-4607013-А | Плита |
Загрузка ...
|
|
| 21 | 923.7-4607014 | Кронштейн |
Загрузка ...
|
|
| 24 | 923.7-4607017 | Кронштейн |
Загрузка ...
|
|
| 25 | Е1021-4607044-01 | Втулка |
Загрузка ...
|
|
| 27 | 1522-3514033 | Угольник |
Загрузка ...
|
|
| 28 | Р3522-4607074-06 | Шланг |
Загрузка ...
|
|
| 29 | Р1523-4607059-05 | Шланг |
Загрузка ...
|
|
| 30 | Р1523-4607059-11 | Шланг |
Загрузка ...
|
|
| 31 | Р1523-4607122 | Кронштейн |
Загрузка ...
|
|
| 32 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 33 | Р952-4607063-01 | Шланг |
Загрузка ...
|
|
| 34 | Р952-4607063-02 | Шланг |
Загрузка ...
|
|
| 35 | Р1221-4607013-01 | Хомут |
Загрузка ...
|
|
| 37 | 70-4607163 | Пробка |
Загрузка ...
|
|
| 38 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 41 | 40-4607037 | Болт |
Загрузка ...
|
|
| 42 | 1222-4607051 | Болт |
Загрузка ...
|
|
| 43 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 44 | ППР-50-03 | Профиль |
Загрузка ...
|
|
| 47 | Болт М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | Болт М6-6gх14.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 |
Загрузка ...
|
|
| 51 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | Болт М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 |
Загрузка ...
|
|
| 60 | Винт В.М6-6gх16.58.019 | Винт В.М6-6gх16.58.019 |
Загрузка ...
|
|
| 62 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 63 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 65 | Шайба С.6.01.019 | Шайба |
Загрузка ...
|
|
| 66 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 69 | Кольцо 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 72 | Шайба 6 Т | Шайба |
Загрузка ...
|
|
| 73 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 74 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 79 | РП70-1523.1 | Гидроблок |
Загрузка ...
|
|
| 80 | AD001699 | Клипс красный R+ |
Загрузка ...
|
|
| 81 | AD001700 | Клипс красный R- |
Загрузка ...
|
|
| 82 | AD001705 | Клипс зеленый V+ |
Загрузка ...
|
|
| 83 | AD001706 | Клипс зеленый V- |
Загрузка ...
|
|
| 84 | 577585 | Клипс желтый |
Загрузка ...
|
|
| 85 | 577586 | Клипс желтый |
Загрузка ...
|
|
| 87 | 577592 | Комплект верхней крышки |
Загрузка ...
|
|
| 89 | 576724 | Комплект крепления |
Загрузка ...
|
|
| 90 | 577615 | Крышка муфты |
Загрузка ...
|
|
| 92 | 577600 | Маслосборник |
Загрузка ...
|
|
| 94 | 577601 | Муфта |
Загрузка ...
|
|
| 96 | 4600.144 | Рукав высокого давления |
Загрузка ...
|
|
| 97 | 4600.640 | Рукав высокого давления |
Загрузка ...
|
|
| 99 | 576721 | Рукоятка |
Загрузка ...
|
|
| 103 | 4600.751 | Спираль защитная |
Загрузка ...
|
|
| 104 | 4600.77 | Спираль защитная |
Загрузка ...
|
|
| 105 | 4600.363 | Трос |
Загрузка ...
|
|
| 108 | 577605 | Фитинг |
Загрузка ...
|
|
| 109 | 577606 | Фитинг |
Загрузка ...
|
|
| 111 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 112 | 5000.04 | Хомут |
Загрузка ...
|
|
| 115 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 116 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 117 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
|
| 117 | 4600.15 | Штекер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
