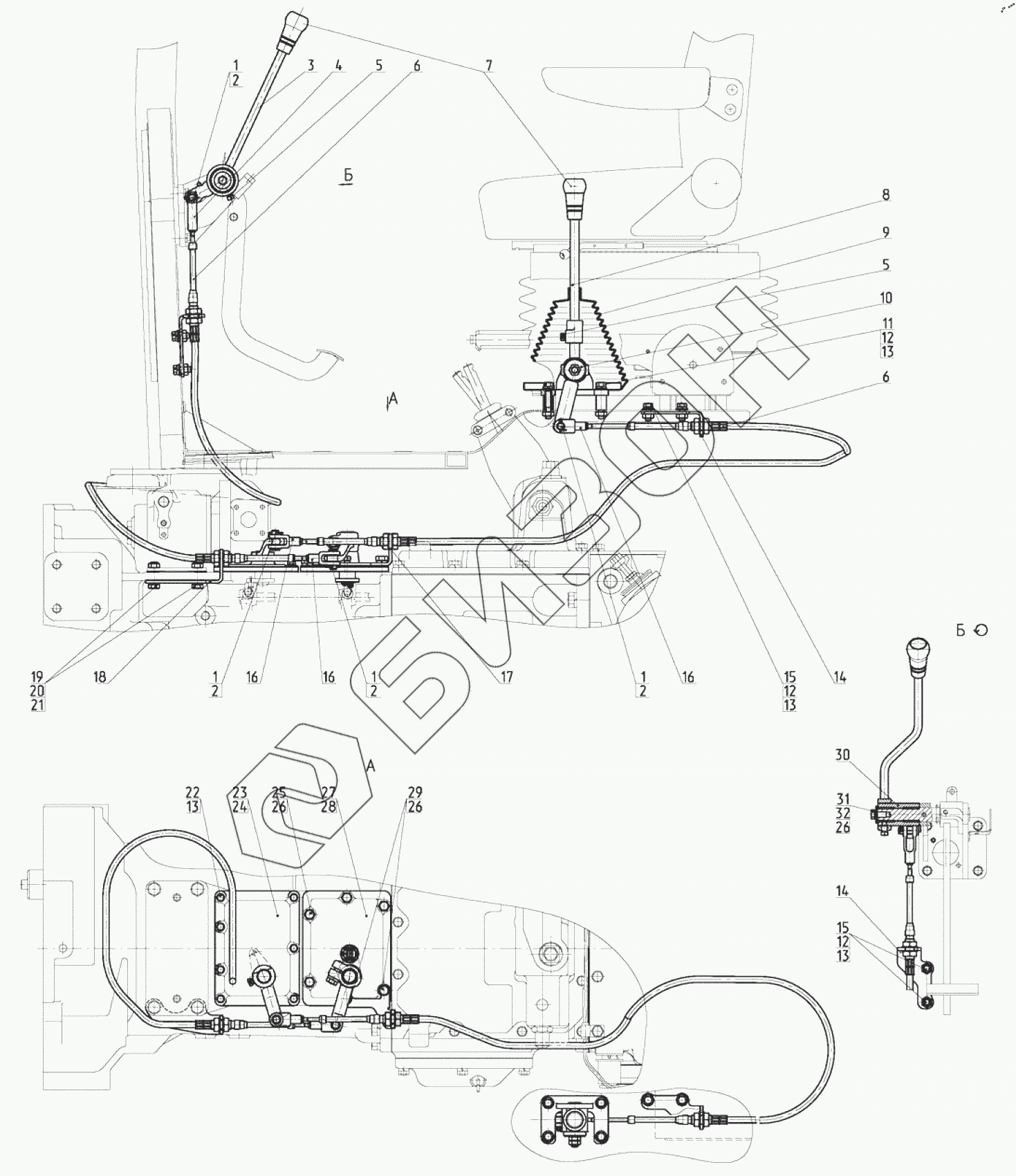

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 923.7. Управление комбинированным редуктором
1
1
1
1
2
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
12
12
13
13
13
13
14
14
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Управление комбинированным редуктором | Управление комбинированным редуктором | Управление комбинированным редуктором |
Загрузка ...
|
|
| 1 | 12х32 | Палец |
Загрузка ...
|
|
| 2 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 3 | 95-1723065 | Рычаг |
Загрузка ...
|
|
| 4 | А20-213-А-01 | Вилка |
Загрузка ...
|
|
| 5 | 220-1702061 | Болт |
Загрузка ...
|
|
| 6 | 100.М6322.01900 | Трос |
Загрузка ...
|
|
| 7 | А15.05.020 | Рукоятка |
Загрузка ...
|
|
| 8 | 95-1723555 | Рычаг |
Загрузка ...
|
|
| 9 | 80-6702243-А | Чехол |
Загрузка ...
|
|
| 10 | 95-1723520 | Кронштейн |
Загрузка ...
|
|
| 11 | М8-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 13 | 8Т | Шайба |
Загрузка ...
|
|
| 14 | 95-1723505 | Кронштейн |
Загрузка ...
|
|
| 15 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 3022-1702069 | Вилка |
Загрузка ...
|
|
| 17 | 95-1723031 | Кронштейн |
Загрузка ...
|
|
| 18 | 95-1723032 | Кронштейн |
Загрузка ...
|
|
| 19 | М14х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | М14х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 21 | 14 ОТ | Шайба |
Загрузка ...
|
|
| 22 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 95-1723015 | Крышка |
Загрузка ...
|
|
| 24 | 50-1601345 | Прокладка |
Загрузка ...
|
|
| 25 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 27 | 95-1723010-01 | Крышка |
Загрузка ...
|
|
| 28 | 50-1601347 | Прокладка |
Загрузка ...
|
|
| 29 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 95-1723070 | Рычаг |
Загрузка ...
|
|
| 31 | М10-6gх18.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | С.10.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
