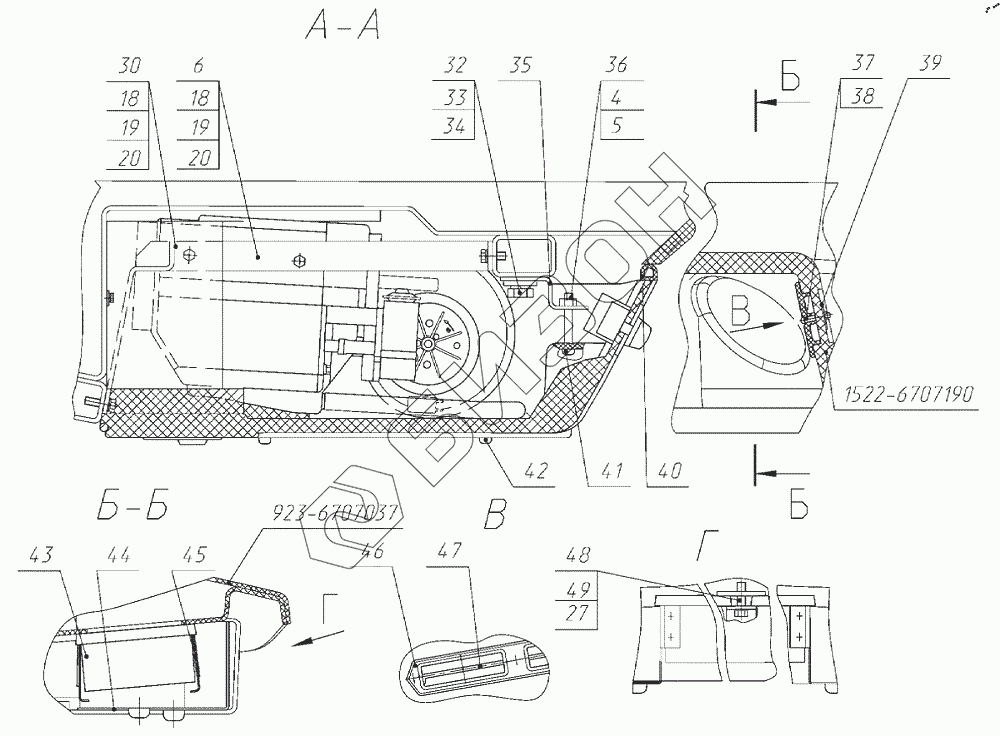

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 923.7. Установка отопителя-охладителя
4
5
6
18
18
19
19
20
20
27
30
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Установка отопителя-охладителя | Установка отопителя-охладителя | Установка отопителя-охладителя |
Загрузка ...
|
|
| 1 | 90010GN | Шланг N10 |
Загрузка ...
|
|
| 2 | 90006GN | Шланг № 6 90006GN |
Загрузка ...
|
|
| 3 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 8Т | Шайба |
Загрузка ...
|
|
| 6 | 3022-8101020 | Кронштейн |
Загрузка ...
|
|
| 7 | 70110FG027 | Фитинг |
Загрузка ...
|
|
| 8 | 70110FG014 | Фитинг |
Загрузка ...
|
|
| 9 | U003CF041E | Климатический блок |
Загрузка ...
|
|
| 10 | 3022-8101020-01 | Кронштейн |
Загрузка ...
|
|
| 11 | 20-32/9-С6W | Хомут с червячной резьбой |
Загрузка ...
|
|
| 12 | 2022.5-8101001 | Шланг |
Загрузка ...
|
|
| 13 | ПО 11 | Кран |
Загрузка ...
|
|
| 14 | В.М5-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 15 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 5Т | Шайба |
Загрузка ...
|
|
| 17 | 1522-8101034 | Кронштейн |
Загрузка ...
|
|
| 18 | М6-6gх25.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 19 | С 6.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 6Т | Шайба |
Загрузка ...
|
|
| 21 | 1522-8101012-04 | Шланг |
Загрузка ...
|
|
| 23 | 3022-8101012-02 | Трубка |
Загрузка ...
|
|
| 24 | 1522-8104100 | Дефлектор |
Загрузка ...
|
|
| 25 | 0682164 | Выключатель вентилятора |
Загрузка ...
|
|
| 26 | 067060/1 | Табличка темп./скорость |
Загрузка ...
|
|
| 27 | 068407/0 | Ручка элемента управления |
Загрузка ...
|
|
| 28 | 068011/1 | Термостат |
Загрузка ...
|
|
| 29 | Трубка | Трубка |
Загрузка ...
|
|
| 30 | 3022-8101017 | Стенка |
Загрузка ...
|
|
| 31 | 1522-8101110-Б | Стенка |
Загрузка ...
|
|
| 31 | 1522П-8101110 | Панель |
Загрузка ...
|
|
| 31 | ОТ 1522-8101110 | Панель |
Загрузка ...
|
|
| 32 | М16-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | С 16.01.019 | Шайба |
Загрузка ...
|
|
| 34 | 16Т | Шайба |
Загрузка ...
|
|
| 35 | 3022-8101100 | Кронштейн |
Загрузка ...
|
|
| 36 | М8-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | В.М6-6gх40.58.019 | Винт |
Загрузка ...
|
|
| 38 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 39 | 2522-6105021 | Шайба |
Загрузка ...
|
|
| 40 | SD-1-04 | Уплотнитель |
Загрузка ...
|
|
| 41 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 42 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 43 | В 4702 | Элемент фильтрующий |
Загрузка ...
|
|
| 44 | 1522-8104023-А | Решетка |
Загрузка ...
|
|
| 45 | 1522-8104030 | Рамка |
Загрузка ...
|
|
| 46 | 80-8100011-Б | Крышка |
Загрузка ...
|
|
| 47 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 48 | М6-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | С 6.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
