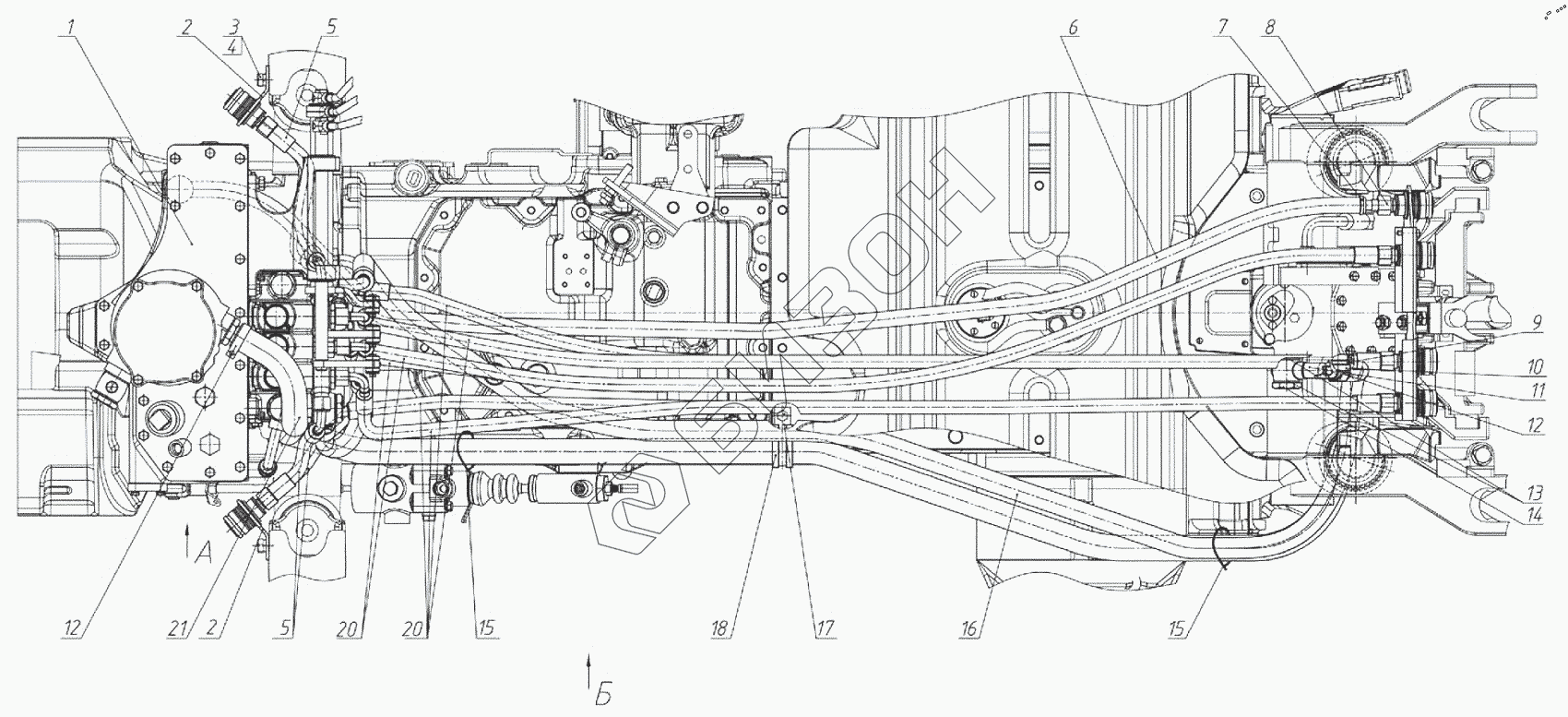

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 952.7. Гидроагрегаты и арматура
1
2
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
20
20
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1200Р-4600010-02 | 1200Р-4600010-02 | Гидросистема |
Загрузка ...
|
|
| Гидроагрегаты и арматура | Гидроагрегаты и арматура | Гидроагрегаты и арматура |
Загрузка ...
|
|
| 1200Р-4607580-01 | 1200Р-4607580-01 | Кронштейн |
Загрузка ...
|
|
| 80-4607455 | 80-4607455 | Болт |
Загрузка ...
|
|
| 1200Р-4607580 | 1200Р-4607580 | Кронштейн |
Загрузка ...
|
|
| 1 | 1200Р-4600015-01 | Корпус гидросистемы |
Загрузка ...
|
|
| 2 | 1200Р-4607017 | Кронштейн |
Загрузка ...
|
|
| 3 | Болт М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 5 | 4600.601 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | К1221-4607011-04 | Шланг |
Загрузка ...
|
|
| 7 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 8 | 1200Р-4607550 | Труба |
Загрузка ...
|
|
| 9 | Кольцо 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 10 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 11 | Р1221-4607070 | Штуцер |
Загрузка ...
|
|
| 12 | 5000.04 | Хомут |
Загрузка ...
|
|
| 13 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
|
| 14 | 820-4635160 | Клапан |
Загрузка ...
|
|
| 15 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 16 | 4600.144 | Рукав высокого давления |
Загрузка ...
|
|
| 17 | Р1220-4607013-01 | Хомут |
Загрузка ...
|
|
| 18 | ППР-50-03 | Профиль |
Загрузка ...
|
|
| 20 | 4600.603 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 4600.603 | Рукав высокого давления |
Загрузка ...
|
|
| 21 | П80-4607012 | Шланг |
Загрузка ...
|
|
| 22 | Болт М14х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 24 | 70-4608072 | Пластина |
Загрузка ...
|
|
| 25 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 26 | Кольцо | Кольцо стопорное |
Загрузка ...
|
|
| 27 | С80-4607380 | Труба |
Загрузка ...
|
|
| 28 | 80-4607439 | Болт |
Загрузка ...
|
|
| 29 | 9901.04 | Пробка коническая |
Загрузка ...
|
|
| 30 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 31 | 4600.091 | Муфта с красным клипсом |
Загрузка ...
|
|
| 32 | 4600.092 | Муфта с красным клипсом |
Загрузка ...
|
|
| 33 | 4600.094 | Муфта с зеленым клипсом |
Загрузка ...
|
|
| 34 | 4600.093 | Муфта с зеленым клипсом |
Загрузка ...
|
|
| 35 | Болт М10-6gх20.88.35.019 | Болт М10-6gх20.88.35.019 |
Загрузка ...
|
|
| 35 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 35 | 1200Р-4607570 | Кронштейн |
Загрузка ...
|
|
| 35 | 1200Р-4607570-01 | Кронштейн |
Загрузка ...
|
|
| 35 | 4600.15 | Штекер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
