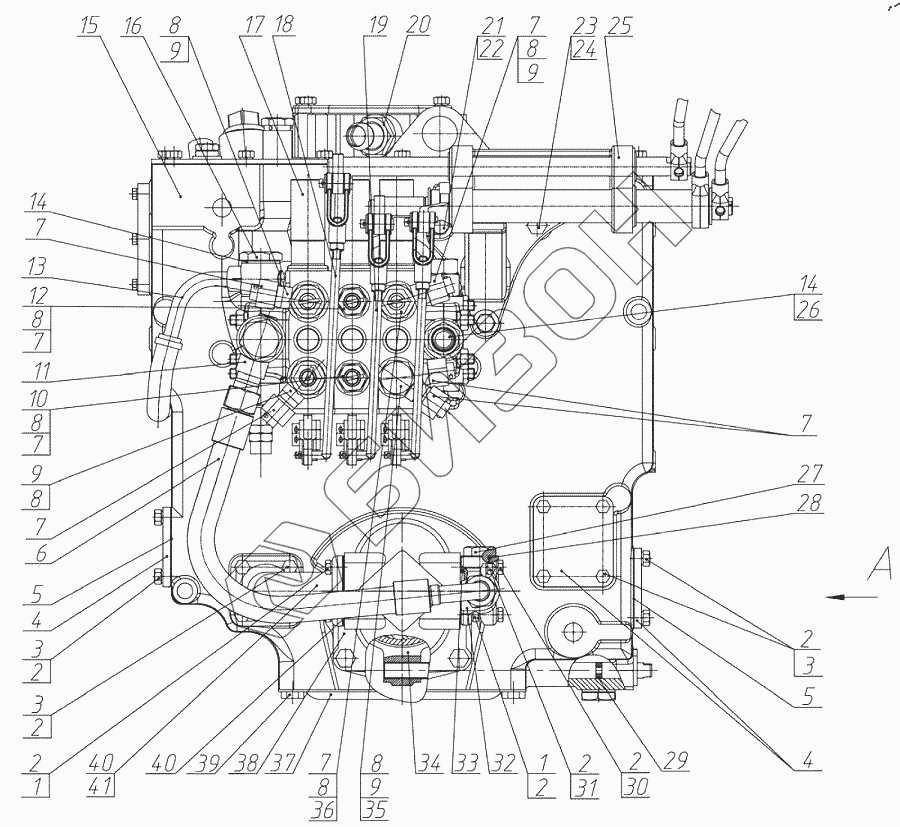

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 952.7. Гидроагрегаты и арматура
1
1
2
2
2
2
2
2
2
3
3
3
4
4
5
5
6
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1200Р-4600015-01 | 1200Р-4600015-01 | Корпус гидросистемы |
Загрузка ...
|
|
| Гидроагрегаты и арматура | Гидроагрегаты и арматура | Гидроагрегаты и арматура |
Загрузка ...
|
|
| 1 | Болт М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 3 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 70-4608019-Б | Крышка |
Загрузка ...
|
|
| 5 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 6 | 4600.149 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 8 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 9 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 10 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 11 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 12 | 70-1405089-01 | Штуцер ввертный |
Загрузка ...
|
|
| 13 | 822-4607060 | Труба |
Загрузка ...
|
|
| 14 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
|
| 15 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 16 | 40-4607037 | Болт |
Загрузка ...
|
|
| 17 | 4600.965 | Распределитель |
Загрузка ...
|
|
| 18 | 1200Р-4607260-Б-01 | Тяга |
Загрузка ...
|
|
| 19 | 1200Р-4607260-Б | Тяга |
Загрузка ...
|
|
| 20 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 21 | Болт М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 23 | Болт М12-6gх35.88.35.019 | Болт М12-6gх35.88.35.019 |
Загрузка ...
|
|
| 24 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 25 | 80-4607040-04 | Кронштейн |
Загрузка ...
|
|
| 26 | П80-4607016 | Штуцер |
Загрузка ...
|
|
| 27 | 70-4607163 | Пробка |
Загрузка ...
|
|
| 28 | Кольцо 017-022-30-1-4 | Кольцо 017-022-30-1-4 |
Загрузка ...
|
|
| 29 | Кольцо 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 30 | Болт М8-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | Болт М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | Д80-4607101-В | Патрубок |
Загрузка ...
|
|
| 33 | Кольцо 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 34 | 85-4604030-Б | Вилка |
Загрузка ...
|
|
| 35 | С80-4607332 | Болт |
Загрузка ...
|
|
| 36 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 37 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 38 | 4600.25 | Насос |
Загрузка ...
|
|
| 39 | 1221-1802091-01 | Пробка резьбовая |
Загрузка ...
|
|
| 40 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 41 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 42 | С80-4607063 | Шланг |
Загрузка ...
|
|
| 43 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 44 | С80-4607375 | Труба |
Загрузка ...
|
|
| 45 | Р1221-4607204 | Болт |
Загрузка ...
|
|
| 46 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 47 | Гайка шестигранная нормальная | Гайка |
Загрузка ...
|
|
| 48 | Шпилька М10-3р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 49 | Болт М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 51 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 52 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 53 | 85-4604040-Б | Вал |
Загрузка ...
|
|
| 54 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
