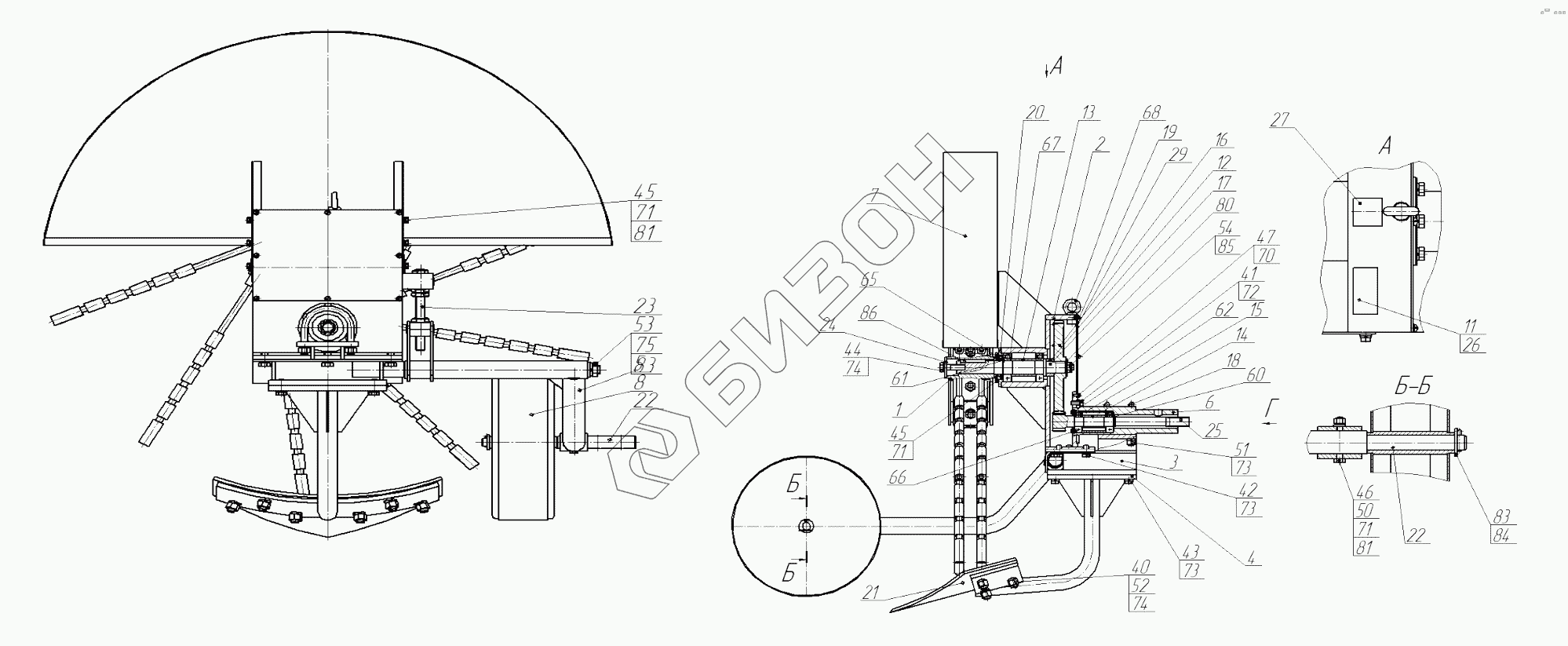

Графический каталог запасных частей к технике: МТЗ КМ-2 (САЗ). Картофелекопалка КМ-2
1
2
3
4
5
6
7
8
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
29
41
42
43
44
44
45
45
46
47
50
51
52
53
54
60
61
62
65
66
67
68
70
71
71
71
72
73
73
73
74
74
75
80
81
81
83
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КМ-00.000СБ | КМ-00.000СБ | Сборочный чертеж |
Загрузка ...
|
|
| 1 | КМ-01.000 | Барабан |
Загрузка ...
|
|
| 2 | КМ-02.000 | Корпус |
Загрузка ...
|
|
| 3 | КМ-03.000 | Основание |
Загрузка ...
|
|
| 4 | КМ-04.000 | Основание |
Загрузка ...
|
|
| 5 | КМ-05.000 | Рычаг |
Загрузка ...
|
|
| 6 | КМ-06.000-Б | Хвостовик |
Загрузка ...
|
|
| 7 | КМ-07.000 | Кожух |
Загрузка ...
|
|
| 8 | ПУ-04.200 | Колесо |
Загрузка ...
|
|
| 11 | КМ-00.001 | Табличка |
Загрузка ...
|
|
| 12 | КМ-00.002 | Втулка |
Загрузка ...
|
|
| 13 | КМ-00.003 | Втулка |
Загрузка ...
|
|
| 14 | КМ-00.003-01 | Втулка |
Загрузка ...
|
|
| 15 | КМ-00.003-02 | Втулка |
Загрузка ...
|
|
| 16 | КМ-00.006 | Колесо зубчатое |
Загрузка ...
|
|
| 17 | КМ-00.007 | Вал |
Загрузка ...
|
|
| 18 | КМ-00.008 | Хомут |
Загрузка ...
|
|
| 19 | КМ-00.009 | Крышка |
Загрузка ...
|
|
| 20 | КМ-00.010 | Крышка |
Загрузка ...
|
|
| 21 | КМ-00.011 | Лемех |
Загрузка ...
|
|
| 22 | КМ-00.012 | Ось |
Загрузка ...
|
|
| 23 | КМ-00.013 | Болт |
Загрузка ...
|
|
| 24 | 9910.00.022 | Шайба |
Загрузка ...
|
|
| 25 | КМ-00.015-Б | Вал-шестерня |
Загрузка ...
|
|
| 26 | КМ-00.016 | Табличка |
Загрузка ...
|
|
| 27 | 112Н-3903017-А | Табличка |
Загрузка ...
|
|
| 29 | КМ-00.019 | Прокладка |
Загрузка ...
|
|
| 41 | С00057 | Болт |
Загрузка ...
|
|
| 42 | 911031 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 43 | 911063 | Болт |
Загрузка ...
|
|
| 44 | 911110 | Болт |
Загрузка ...
|
|
| 45 | 911006 | Болт |
Загрузка ...
|
|
| 46 | С00081 | Болт |
Загрузка ...
|
|
| 47 | 912047 | Винт |
Загрузка ...
|
|
| 50 | 913011 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 51 | 913035 | Гайка |
Загрузка ...
|
|
| 52 | 913045 | Гайка |
Загрузка ...
|
|
| 53 | 913063 | Гайка |
Загрузка ...
|
|
| 54 | 913053 | Гайка |
Загрузка ...
|
|
| 60 | 915241 | Кольцо |
Загрузка ...
|
|
| 61 | 915245 | Кольцо |
Загрузка ...
|
|
| 62 | 915260 | Кольцо |
Загрузка ...
|
|
| 65 | С00308 | Манжета |
Загрузка ...
|
|
| 66 | 43832 | Подшипник |
Загрузка ...
|
|
| 67 | 24649 | Подшипник |
Загрузка ...
|
|
| 68 | Рым-болтМ8 | Рым-болт |
Загрузка ...
|
|
| 70 | 6916195 | Шайба |
Загрузка ...
|
|
| 71 | 6916245 | Шайба 6Т |
Загрузка ...
|
|
| 72 | 6916290 | Шайба |
Загрузка ...
|
|
| 73 | 991401 | Шайба |
Загрузка ...
|
|
| 74 | 6916075 | Шайба |
Загрузка ...
|
|
| 75 | 6916120 | Шайба |
Загрузка ...
|
|
| 80 | 916061 | Шайба |
Загрузка ...
|
|
| 81 | 916045 | Шайба |
Загрузка ...
|
|
| 82 | 916063 | Шайба |
Загрузка ...
|
|
| 83 | 916069 | Шайба С16.01.019 |
Загрузка ...
|
|
| 85 | 917113 | Шплинт 3,2х25.019 |
Загрузка ...
|
|
| 86 | 53011 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
