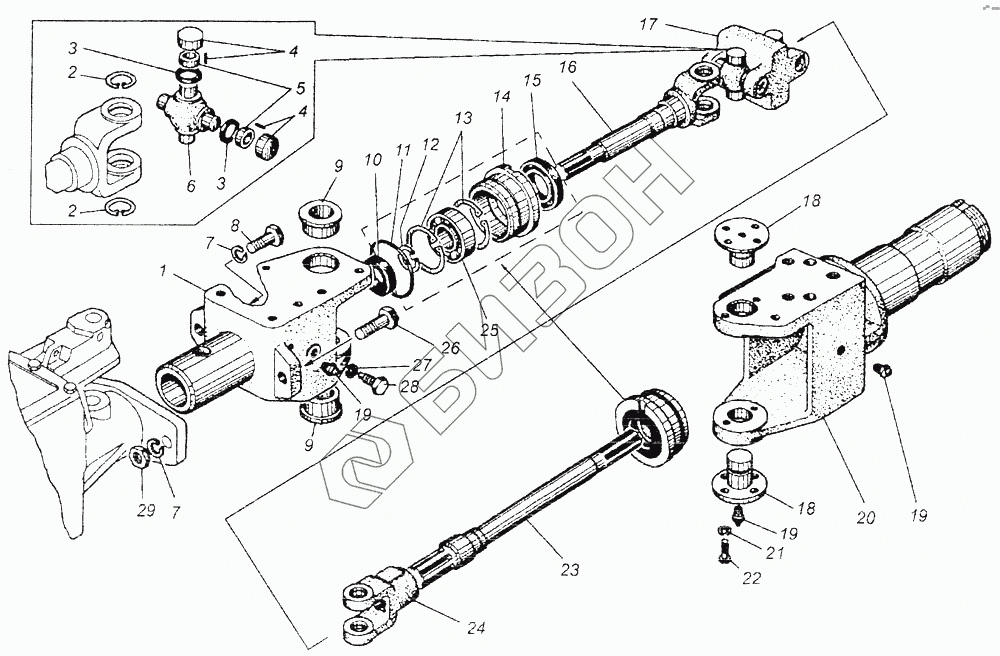

Графический каталог запасных частей к технике: МТЗ-082. Шарнирная рама 082-2816
1
2
2
3
3
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 082-2816103 | Фланец |
Загрузка ...
|
|
| 2 | Б19 | Кольцо |
Загрузка ...
|
|
| 3 | 50-3401064 | Сальник |
Загрузка ...
|
|
| 4 | 904700УС17 | Подшипник |
Загрузка ...
|
|
| 5 | 50-3401063 | Обойма |
Загрузка ...
|
|
| 6 | 50-3401062 | Крестовина |
Загрузка ...
|
|
| 7 | 12Т | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 8 | М12-6gх40.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | 082-2816106 | Втулка |
Загрузка ...
|
|
| 10 | 2,2-25х42 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 11 | 062-066-25 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 12 | 2Б25 | Кольцо |
Загрузка ...
|
|
| 13 | 2В52 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 14 | 082-2816104 | Стакан |
Загрузка ...
|
|
| 15 | 2,2-30х52 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 16 | 082-2816105 | Вилка |
Загрузка ...
|
|
| 17 | 85-3401067 | Вилка |
Загрузка ...
|
|
| 18 | 082-2816107 | Палец |
Загрузка ...
|
|
| 19 | 1,1УХЛ | Масленка |
Загрузка ...
|
|
| 20 | 082-2816102 | Вилка |
Загрузка ...
|
|
| 21 | 8Т | Шайба |
Загрузка ...
|
|
| 22 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 082-2816111 | Вал |
Загрузка ...
|
|
| 24 | 082-2816109 | Вилка |
Загрузка ...
|
|
| 25 | 205К | Шарикоподшипник |
Загрузка ...
|
|
| 26 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 27 | 10Т | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 28 | 082-2816122 | Болт |
Загрузка ...
|
|
| 29 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
