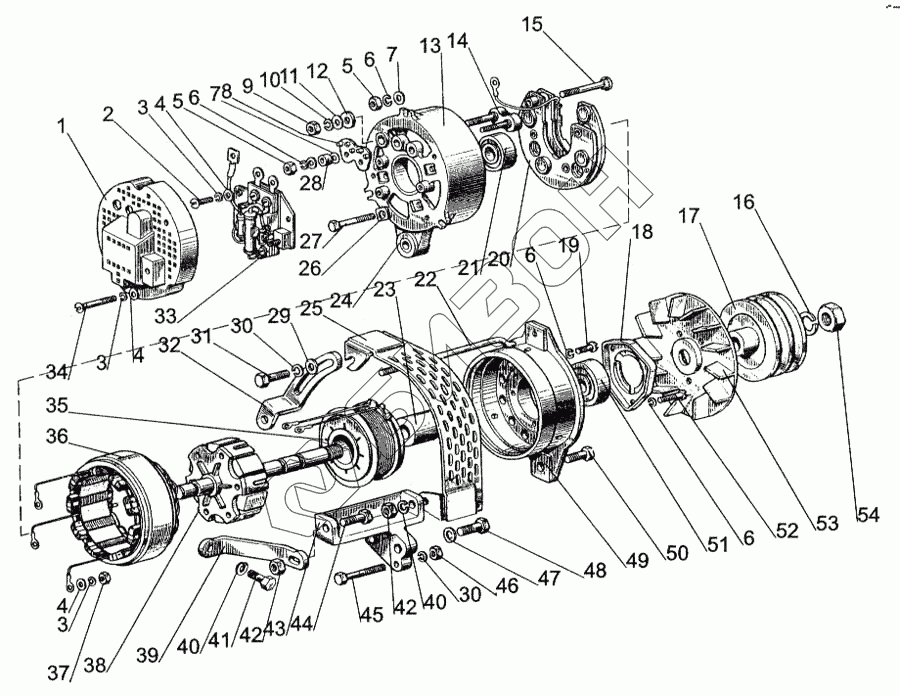

Графический каталог запасных частей к технике: МТЗ-1005. Генератор 468.3701000
468-3701000
1
2
3
3
3
4
4
4
5
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 468-3701000 | 468-3701000 | Генератор |
Загрузка ...
|
|
| 1 | ИГКС 725325.001 | Крышка регулирующего устройства |
Загрузка ...
|
|
| 2 | ВМ4х16 | Винт |
Загрузка ...
|
|
| 3 | ШП4 | Шайба |
Загрузка ...
|
|
| 4 | ШЧ4 | Шайба |
Загрузка ...
|
|
| 5 | М5 | Гайка |
Загрузка ...
|
|
| 6 | ШП5 | Шайба |
Загрузка ...
|
|
| 7 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 8 | ИГКС 757542.003 | Изолятор |
Загрузка ...
|
|
| 9 | М6 | Гайка |
Загрузка ...
|
|
| 10 | ШП6 | Шайба |
Загрузка ...
|
|
| 11 | ИГКС 758491.032 | Шайба |
Загрузка ...
|
|
| 12 | ИГКС 754152.003 | Шайба изоляционная |
Загрузка ...
|
|
| 13 | ИГКС 301261.024 | Крышка задняя |
Загрузка ...
|
|
| 14 | ИГКС 685158.001 | Панель выводов |
Загрузка ...
|
|
| 15 | ИГКС 758165.001 | Болт M6x53 |
Загрузка ...
|
|
| 16 | ШП16 | Шайба |
Загрузка ...
|
|
| 17 | ИГКС 712645.002 | Шкив |
Загрузка ...
|
|
| 18 | ИГКС 725117.001 | Крышка подшипника |
Загрузка ...
|
|
| 19 | ВМ5х14 | Винт |
Загрузка ...
|
|
| 20 | GPHK 435111.003 | Блок выпрямительный |
Загрузка ...
|
|
| 21 | 6-180502К1С9 | Шарикоподшипник |
Загрузка ...
|
|
| 22 | ТGKS 758191.001 | Болт стяжной |
Загрузка ...
|
|
| 23 | ИГКС 713141.039 | Втулка ротора |
Загрузка ...
|
|
| 24 | GKS 711143.007 | Втулка |
Загрузка ...
|
|
| 25 | 245В3701060-А | Щиток |
Загрузка ...
|
|
| 26 | ИГКС 757513.003 | Изолятор фазный |
Загрузка ...
|
|
| 27 | ИГКС 758121.001 | Болт M4x25 |
Загрузка ...
|
|
| 28 | ИГКС 7131412.041 | Втулка распорная |
Загрузка ...
|
|
| 29 | 50-1002073 | Шайба |
Загрузка ...
|
|
| 30 | ШП8 | Шайба |
Загрузка ...
|
|
| 31 | М8х20 | Болт |
Загрузка ...
|
|
| 32 | 245-3701063-02 | Планка |
Загрузка ...
|
|
| 33 | GPIK 435315.002 | Регулирующее устройство |
Загрузка ...
|
|
| 34 | 001300-23 ВМ4х25 | Винт |
Загрузка ...
|
|
| 35 | ИГКС 685442.035 | Катушка возбуждения |
Загрузка ...
|
|
| 36 | ИГКС 684214.004 | Статор |
Загрузка ...
|
|
| 37 | М4 | Гайка |
Загрузка ...
|
|
| 38 | ИГКС 684241.006 | Ротор |
Загрузка ...
|
|
| 39 | 240-3701068-В | Растяжка |
Загрузка ...
|
|
| 40 | ШП10 | Шайба |
Загрузка ...
|
|
| 41 | М10х20 | Болт |
Загрузка ...
|
|
| 42 | М10 | Гайка |
Загрузка ...
|
|
| 43 | 240-3701056-В | Кронштейн генератора |
Загрузка ...
|
|
| 44 | М10х55 | Болт |
Загрузка ...
|
|
| 45 | М8х95 | Болт |
Загрузка ...
|
|
| 46 | М8 | Гайка |
Загрузка ...
|
|
| 47 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 48 | М12х315 | Болт |
Загрузка ...
|
|
| 49 | ИГКС 301261.035 | Крышка передняя |
Загрузка ...
|
|
| 50 | М10х30 | Болт |
Загрузка ...
|
|
| 51 | 6-180603КХ4С9 | Шарикоподшипник |
Загрузка ...
|
|
| 52 | ИГКС 758151.003-01 | Винт VM5x26 |
Загрузка ...
|
|
| 53 | ИГКС 723526.001 | Вентилятор |
Загрузка ...
|
|
| 54 | М16 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
