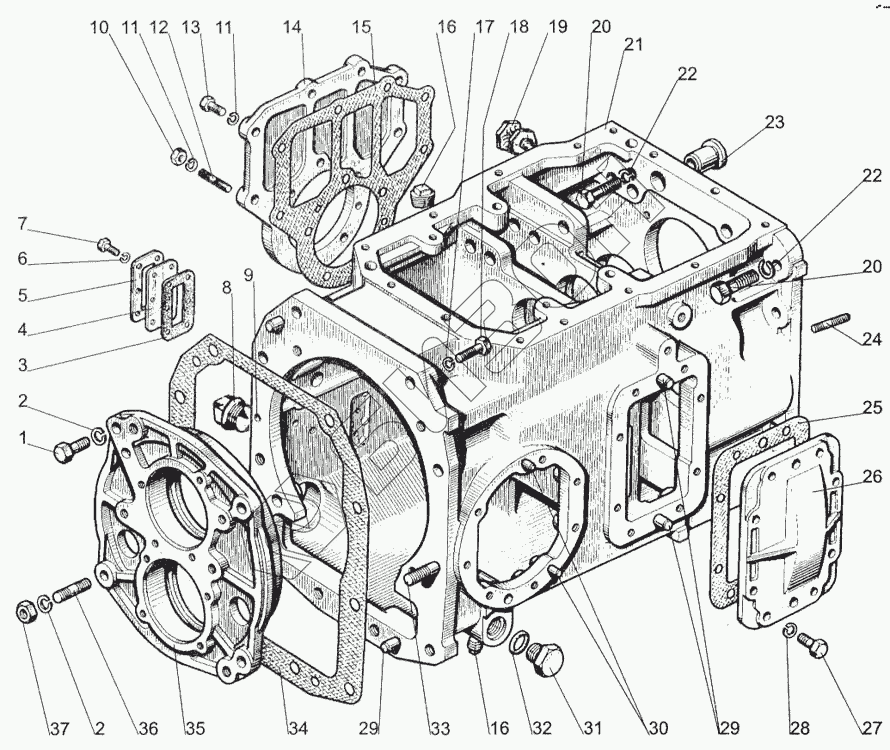

Графический каталог запасных частей к технике: МТЗ-1005. Коробка передач
112-1700010-А-05
112-1700010-А-01
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 112-1700010-А-05 | 112-1700010-А-05 | Коробка передач |
Загрузка ...
|
|
| 112-1700010-А-01 | 112-1700010-А-01 | Коробка передач |
Загрузка ...
|
|
| 1 | М16х45 | Болт |
Загрузка ...
|
|
| 2 | ШП16 | Шайба |
Загрузка ...
|
|
| 3 | 85-4608086-А | Прокладка |
Загрузка ...
|
|
| 4 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 5 | 85-4608088 | Пластина |
Загрузка ...
|
|
| 6 | ШП6 | Шайба |
Загрузка ...
|
|
| 7 | М6х20 | Винт |
Загрузка ...
|
|
| 8 | 1 1/4 | Пробка |
Загрузка ...
|
|
| 9 | 9,922-100 | Шарик |
Загрузка ...
|
|
| 10 | М10 | Гайка |
Загрузка ...
|
|
| 11 | ШП10 | Шайба |
Загрузка ...
|
|
| 12 | 80-1701521 | Шпилька |
Загрузка ...
|
|
| 13 | М10х30 | Болт |
Загрузка ...
|
|
| 14 | 80-1701458 | Крышка |
Загрузка ...
|
|
| 15 | 80-1701399-В | Прокладка |
Загрузка ...
|
|
| 16 | 2-КГ 3/8 | Пробка |
Загрузка ...
|
|
| 17 | ШП20 | Шайба |
Загрузка ...
|
|
| 18 | 70-4605036 | Болт |
Загрузка ...
|
|
| 19 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 20 | М18х60 | Болт |
Загрузка ...
|
|
| 21 | 80-1701025 | Корпус |
Загрузка ...
|
|
| 22 | ШП18 | Шайба |
Загрузка ...
|
|
| 23 | 80-1701424 | Втулка |
Загрузка ...
|
|
| 24 | 112-1701524 | Шпилька |
Загрузка ...
|
|
| 25 | 50-1701456-А | Прокладка |
Загрузка ...
|
|
| 26 | 50-1701454 | Крышка |
Загрузка ...
|
|
| 27 | М12х30 | Болт |
Загрузка ...
|
|
| 28 | ШП12 | Шайба |
Загрузка ...
|
|
| 29 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 30 | 10Пр22ах25Ц46 | Штифт |
Загрузка ...
|
|
| 31 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 32 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 33 | 80-1701525 | Шпилька |
Загрузка ...
|
|
| 34 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 35 | 80-1701034 | Стакан |
Загрузка ...
|
|
| 36 | 80-1701204 | Шпилька |
Загрузка ...
|
|
| 37 | М16 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
