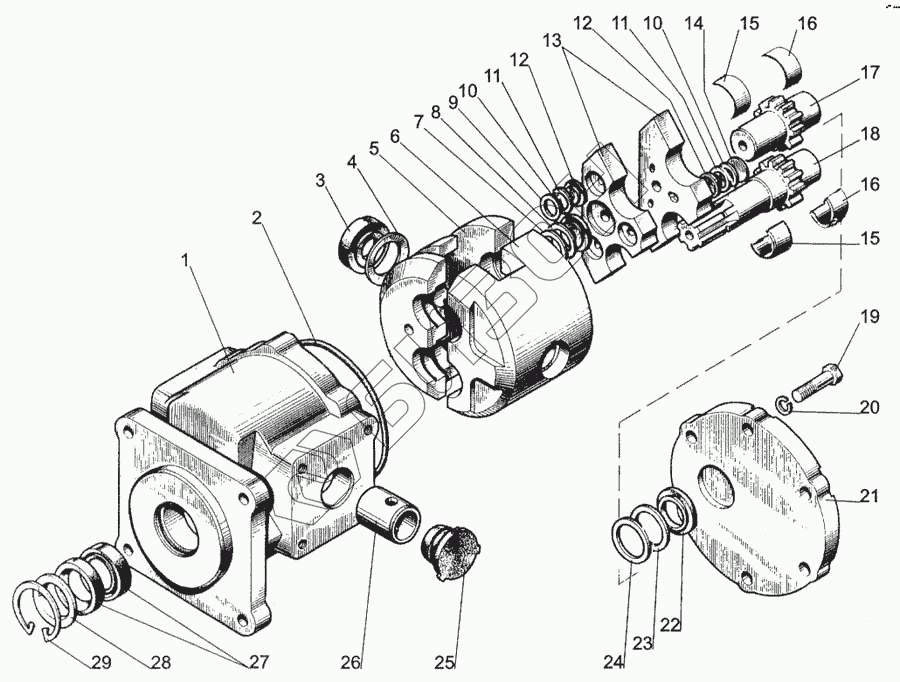

Графический каталог запасных частей к технике: МТЗ-1005. Насос шестеренный
НШ32А-3
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| НШ32А-3 | НШ32А-3 | Насос шестеренный |
Загрузка ...
|
|
| 1 | НШ32-3-01 | Корпус |
Загрузка ...
|
|
| 2 | 112-118-36-2-2 | Кольцо |
Загрузка ...
|
|
| 3 | НШ32-3-08 | Манжета радиального уплотнения |
Загрузка ...
|
|
| 4 | НШ32-3-06 | Пластина опорная |
Загрузка ...
|
|
| 5 | НШ32-3-02 | Обойма поджимная |
Загрузка ...
|
|
| 6 | НШ32-3-03 | Обойма подшипниковая |
Загрузка ...
|
|
| 7 | НШ50-2-24 | Кольцо предохранительное |
Загрузка ...
|
|
| 8 | НШ50-4-10-03 | Прокладка |
Загрузка ...
|
|
| 9 | НШ50-2-22 | Манжета торцевого уплотнения |
Загрузка ...
|
|
| 10 | НШ50-2-25 | Кольцо предохранительное |
Загрузка ...
|
|
| 11 | НШ50-4-10 | Прокладка |
Загрузка ...
|
|
| 12 | НШ50-2-23 | Манжета торцевого уплотнения |
Загрузка ...
|
|
| 13 | НШ50-3-07 | Платик |
Загрузка ...
|
|
| 14 | НШ50-2-16 | Пластина |
Загрузка ...
|
|
| 15 | НШ50-4-04-А | Вкладыш левый |
Загрузка ...
|
|
| 16 | НШ50-4-06 | Вкладыш правый |
Загрузка ...
|
|
| 17 | НШ32-3-05 | Шестерня ведомая |
Загрузка ...
|
|
| 18 | НШ32-3-04 | Шестерня ведущая |
Загрузка ...
|
|
| 19 | М10х30 | Болт |
Загрузка ...
|
|
| 20 | ШП10 | Шайба |
Загрузка ...
|
|
| 21 | НШ50А-3-06 | Крышка |
Загрузка ...
|
|
| 22 | 50К-13 | Манжета |
Загрузка ...
|
|
| 23 | НШ50-4-10-04 | Прокладка |
Загрузка ...
|
|
| 24 | НШ50-2-14 | Кольцо предохранительное |
Загрузка ...
|
|
| 25 | НШ32-2-08 | Пробка (деталь технологическая) |
Загрузка ...
|
|
| 26 | НШ32-3-09 | Втулка центрирующая |
Загрузка ...
|
|
| 27 | 1.2-25х42-1 | Манжета |
Загрузка ...
|
|
| 28 | НШ32Э-08-А | Кольцо |
Загрузка ...
|
|
| 29 | НШ32У-0303028-Г | Кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
