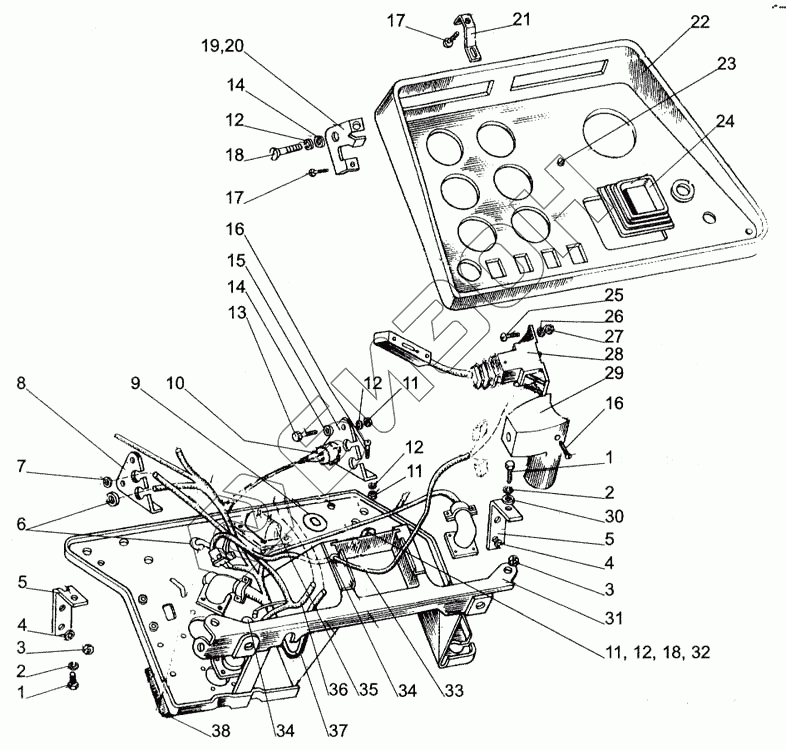

Графический каталог запасных частей к технике: МТЗ-1005. Основание
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
11
11
12
12
12
12
13
14
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8х16 | Болт |
Загрузка ...
|
|
| 2 | ШП8 | Шайба |
Загрузка ...
|
|
| 3 | М10 | Гайка |
Загрузка ...
|
|
| 4 | ШП10 | Шайба |
Загрузка ...
|
|
| 5 | 80-3805030 | Кронштейн |
Загрузка ...
|
|
| 6 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 7 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 8 | 80-3805043 | Кронштейн |
Загрузка ...
|
|
| 9 | 80-3723049 | Втулка |
Загрузка ...
|
|
| 10 | РС492 | Реле-прерыватель контрольной лампы ручного тормоза |
Загрузка ...
|
|
| 11 | М6 | Гайка |
Загрузка ...
|
|
| 12 | ШП6 | Шайба |
Загрузка ...
|
|
| 13 | М6х16 | Винт |
Загрузка ...
|
|
| 14 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 15 | 80-3805040 | Кронштейн |
Загрузка ...
|
|
| 16 | ВМ6х12 | Винт |
Загрузка ...
|
|
| 17 | ВМ4х16 | Винт |
Загрузка ...
|
|
| 18 | ВМ6х18 | Винт |
Загрузка ...
|
|
| 19 | 80-3805035 | Кронштейн правый |
Загрузка ...
|
|
| 20 | 80-3805035-01 | Кронштейн левый |
Загрузка ...
|
|
| 21 | 80-3805015 | Кронштейн |
Загрузка ...
|
|
| 22 | 80-3805021 | Щиток |
Загрузка ...
|
|
| 23 | 80-3805064 | Заглушка |
Загрузка ...
|
|
| 24 | 80-3805012 | Уплотнитель |
Загрузка ...
|
|
| 25 | ВМ5х16 | Винт |
Загрузка ...
|
|
| 26 | ШП5 | Шайба |
Загрузка ...
|
|
| 27 | М5 | Гайка |
Загрузка ...
|
|
| 28 | ПКП-1 | Переключатель подрулевой |
Загрузка ...
|
|
| 29 | 80-3709023-В | Кожух |
Загрузка ...
|
|
| 30 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 31 | 80-3805050 | Основание |
Загрузка ...
|
|
| 32 | Р14.3723 | Панель |
Загрузка ...
|
|
| 33 | 80-3724250-В | Жгут |
Загрузка ...
|
|
| 34 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 35 | SDO.06 | Сопротивление добавочное |
Загрузка ...
|
|
| 36 | 80-3724530-В1 | Жгут |
Загрузка ...
|
|
| 37 | 80-3724390-В1 | Жгут |
Загрузка ...
|
|
| 38 | 80-3805029 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
