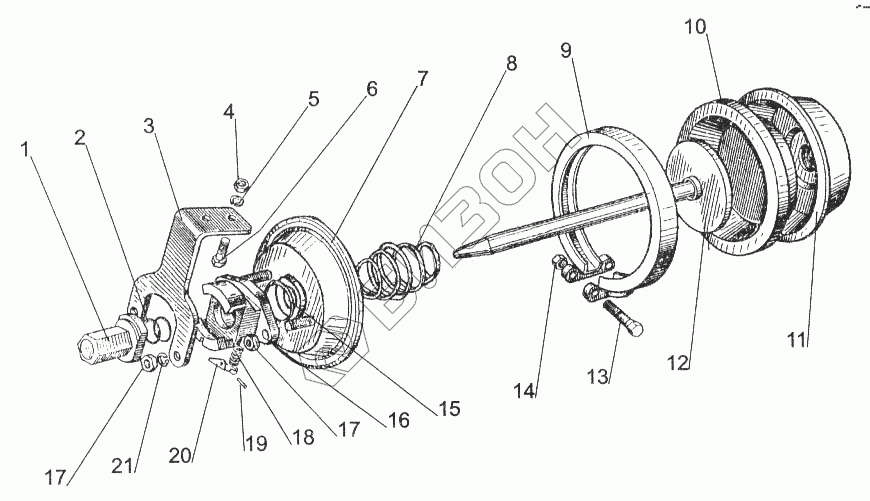

Графический каталог запасных частей к технике: МТЗ-1005. Переходник пневматический
А29.66.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.66.000 | А29.66.000 | Пневмопереходник в сборе |
Загрузка ...
|
|
| 1 | А29.66.005 | Заглушка |
Загрузка ...
|
|
| 2 | 012-016-25-2-3 | Кольцо |
Загрузка ...
|
|
| 3 | 70-3505011 | Кронштейн |
Загрузка ...
|
|
| 4 | М10 | Гайка |
Загрузка ...
|
|
| 5 | ШП10 | Шайба |
Загрузка ...
|
|
| 6 | М10х25 | Болт |
Загрузка ...
|
|
| 7 | А29.66.100 | Корпус |
Загрузка ...
|
|
| 8 | А29.66.006 | Пружина |
Загрузка ...
|
|
| 9 | А29.66.300 | Хомутик |
Загрузка ...
|
|
| 10 | 100-3519150 | Мембрана |
Загрузка ...
|
|
| 11 | А29.66.600 | Крышка |
Загрузка ...
|
|
| 12 | А29.66.200 | Шток |
Загрузка ...
|
|
| 13 | М8х55 | Болт |
Загрузка ...
|
|
| 14 | М8 | Гайка |
Загрузка ...
|
|
| 15 | 020-025-30-2-3 | Кольцо |
Загрузка ...
|
|
| 16 | А29.66.500 | Седло в сборе |
Загрузка ...
|
|
| 16 | А29.66.501 | Седло |
Загрузка ...
|
|
| 17 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 18 | А29.66.503 | Пружина |
Загрузка ...
|
|
| 19 | 4х20 | Штифт ГОСТ 10774-64 |
Загрузка ...
|
|
| 20 | А29.66.502 | Фиксатор |
Загрузка ...
|
|
| 21 | ШП12 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
