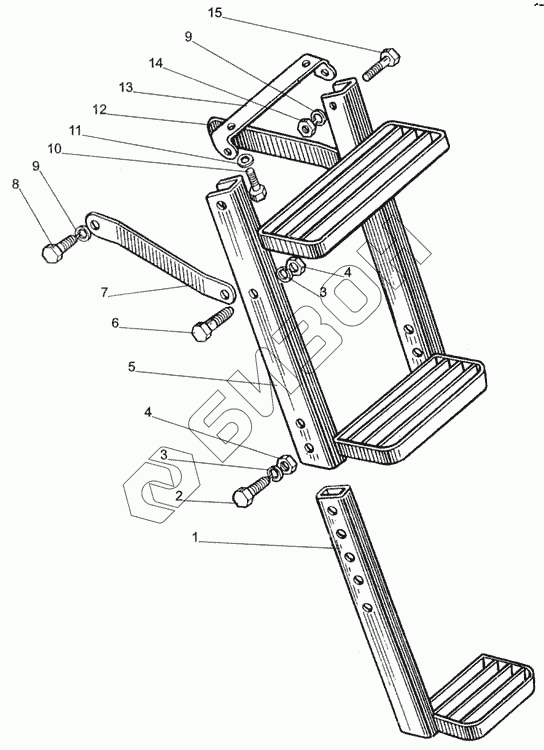

Графический каталог запасных частей к технике: МТЗ-1005. Подножка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
80-8405005
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
80-8405005 80-8405005 Установка подножки в сборе
Загрузка ...
1 80-8405020-А1 Подножка
Загрузка ...
2 М10х50 Болт
Загрузка ...
3 ШП10 Шайба
Загрузка ...
4 М10 Гайка
Загрузка ...
5 80-8405010-А3 Подножка
Загрузка ...
6 М10х25 Болт
Загрузка ...
7 80-8405031 Кронштейн
Загрузка ...
8 М12х30 Болт
Загрузка ...
9 ШП12 Шайба
Загрузка ...
10 М10х25 Болт
Загрузка ...
11 ШЧ10 Шайба
Загрузка ...
12 80-8405032 Кронштейн
Загрузка ...
13 80-8405033 Кронштейн
Загрузка ...
14 М12 Гайка
Загрузка ...
15 М12х65 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
