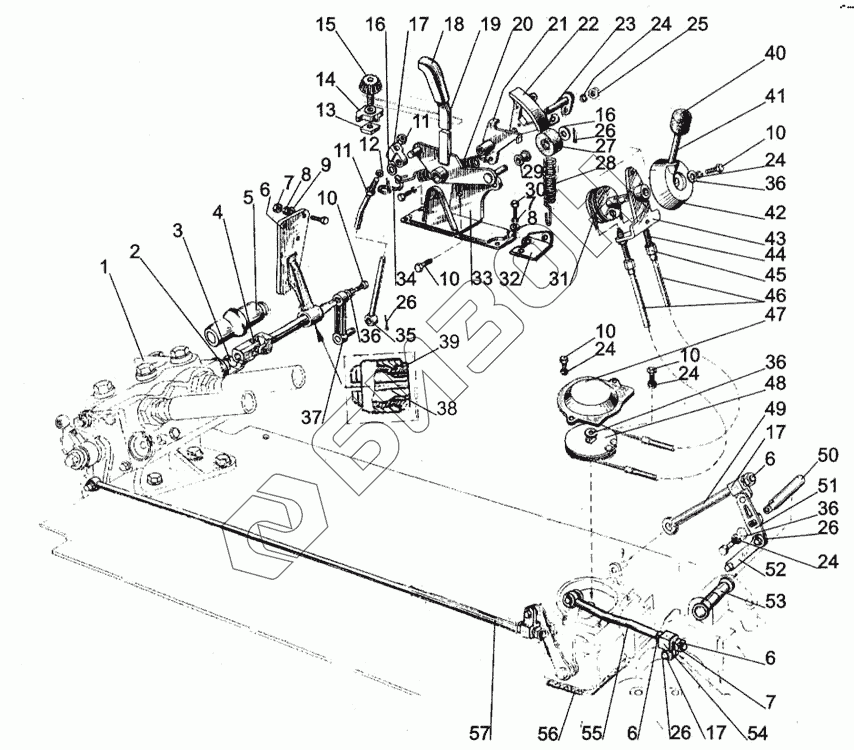

Графический каталог запасных частей к технике: МТЗ-1005. Привод регулятора
1
2
3
4
5
6
6
6
6
7
7
7
8
8
9
10
10
10
10
10
11
11
12
13
14
15
16
16
17
17
17
18
19
20
21
22
23
24
24
24
24
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
35
36
36
36
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
55
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80-4614020 | Регулятор |
Загрузка ...
|
|
| 2 | ШП10 | Шайба |
Загрузка ...
|
|
| 3 | М10 | Гайка |
Загрузка ...
|
|
| 4 | 85-4616050-В | Вал в сборе |
Загрузка ...
|
|
| 5 | 85-4616053 | Чехол |
Загрузка ...
|
|
| 6 | 80В-4616050-01 | Кронштейн |
Загрузка ...
|
|
| 7 | М8 | Гайка |
Загрузка ...
|
|
| 8 | ШП8 | Шайба |
Загрузка ...
|
|
| 9 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 10 | М6х12 | Винт |
Загрузка ...
|
|
| 11 | М10 | Гайка |
Загрузка ...
|
|
| 12 | ШП10 | Шайба |
Загрузка ...
|
|
| 13 | М6 | Гайка |
Загрузка ...
|
|
| 14 | 80-4616034 | Упор |
Загрузка ...
|
|
| 15 | 80-4616070 | Винт |
Загрузка ...
|
|
| 16 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 17 | 80-4616051 | Ползун |
Загрузка ...
|
|
| 18 | А13.17.000 | Рукоятка |
Загрузка ...
|
|
| 19 | 80-4616020-Б | Рычаг |
Загрузка ...
|
|
| 20 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 21 | 80-4616035 | Рычаг |
Загрузка ...
|
|
| 22 | 85-4616090-Б1 | Сектор |
Загрузка ...
|
|
| 23 | 80-4616155 | Палец |
Загрузка ...
|
|
| 24 | ШП6 | Шайба |
Загрузка ...
|
|
| 25 | М8 | Гайка |
Загрузка ...
|
|
| 26 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 27 | 80-4616017 | Ролик |
Загрузка ...
|
|
| 28 | 80В-4616014-А | Пружина |
Загрузка ...
|
|
| 29 | 80-4616016 | Втулка |
Загрузка ...
|
|
| 30 | М8х16 | Болт |
Загрузка ...
|
|
| 31 | 80-4616095-В | Шкив |
Загрузка ...
|
|
| 32 | 80В-4616024 | Пластина |
Загрузка ...
|
|
| 33 | 80-4616150 | Кронштейн |
Загрузка ...
|
|
| 34 | 70-3514094 | Крюк |
Загрузка ...
|
|
| 35 | 85-4616034 | Тяга |
Загрузка ...
|
|
| 35 | 85-4616025 | Тяга 85-4616034 в сборе |
Загрузка ...
|
|
| 36 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 37 | 85-4616105 | Рычаг |
Загрузка ...
|
|
| 38 | 80-4616022 | Сфера |
Загрузка ...
|
|
| 39 | 80В-4616023 | Втулка |
Загрузка ...
|
|
| 40 | 80-4616140 | Рукоятка со шпилькой и маховиком в сборе |
Загрузка ...
|
|
| 40 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 41 | 80-4616048 | Шпилька |
Загрузка ...
|
|
| 42 | 80-4616041 | Маховик |
Загрузка ...
|
|
| 43 | 80-4616115-В | Кронштейн |
Загрузка ...
|
|
| 44 | 80-4616081 | Винт |
Загрузка ...
|
|
| 45 | 80-4616082 | Контргайка |
Загрузка ...
|
|
| 46 | 85-4616060 | Трос |
Загрузка ...
|
|
| 47 | 85-4616037 | Крышка |
Загрузка ...
|
|
| 48 | 85-4616033 | Шкив |
Загрузка ...
|
|
| 49 | 85-4616100 | Тяга 85-4616052 в сборе |
Загрузка ...
|
|
| 49 | 85-4616052 | Тяга |
Загрузка ...
|
|
| 50 | 85-4616026 | Палец |
Загрузка ...
|
|
| 51 | 85-4616035 | Рычаг |
Загрузка ...
|
|
| 52 | 85-4616030 | Тяга |
Загрузка ...
|
|
| 53 | 50-4607082-А | Втулка |
Загрузка ...
|
|
| 54 | 70-8405114 | Втулка |
Загрузка ...
|
|
| 55 | 85-4616044 | Тяга |
Загрузка ...
|
|
| 55 | 85-4616045 | Тяга 85-4616044 в сборе |
Загрузка ...
|
|
| 56 | 85-4616031-А | Прокладка |
Загрузка ...
|
|
| 57 | 85-4616040 | Тяга 85-4616055 в сборе |
Загрузка ...
|
|
| 57 | 85-4616055 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
