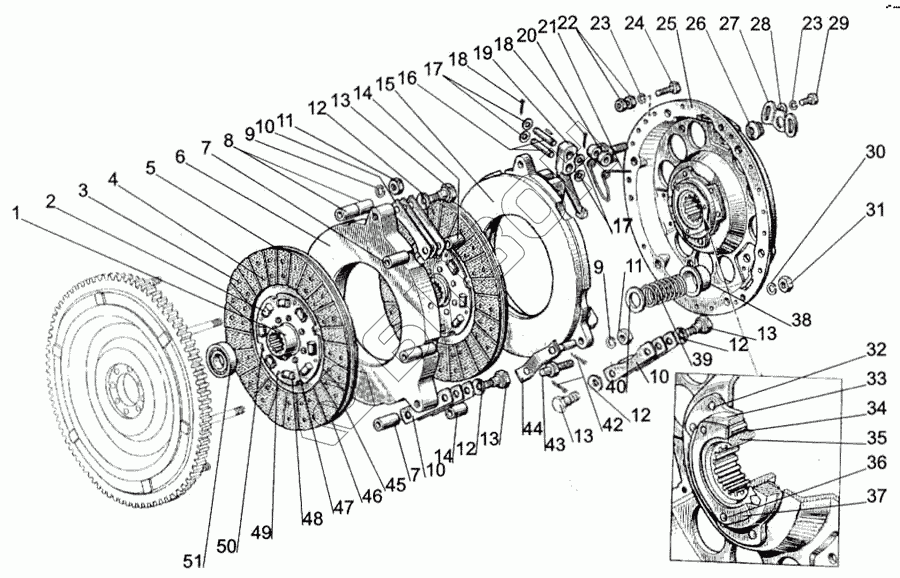

Графический каталог запасных частей к технике: МТЗ-1005. Сцепление
1
2
3
4
5
6
7
7
8
9
9
10
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
42
43
44
45
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-1601090-В | 85-1601090-В | Диск сцепления |
Загрузка ...
|
|
| 1 | 50-1601142-А | Ступица |
Загрузка ...
|
|
| 2 | 70-1601071 | Демпфер |
Загрузка ...
|
|
| 3 | 70-1601138-01 | Накладка фрикционная |
Загрузка ...
|
|
| 4 | 2-4х8-32 | Заклепка |
Загрузка ...
|
|
| 5 | 50-1601043-К | Диск поддерживающий |
Загрузка ...
|
|
| 6 | 85-1601092 | Диск средний |
Загрузка ...
|
|
| 7 | 85-1601071 | Втулка |
Загрузка ...
|
|
| 8 | 70-1601074 | Втулка |
Загрузка ...
|
|
| 9 | ШП12 | Шайба |
Загрузка ...
|
|
| 10 | 85-1601124 | Пластина |
Загрузка ...
|
|
| 11 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 12 | 85-1601121 | Шайба |
Загрузка ...
|
|
| 13 | 85-1601126 | Болт |
Загрузка ...
|
|
| 14 | 85-1601073 | Втулка |
Загрузка ...
|
|
| 15 | 85-1601093-Б | Диск нажимной |
Загрузка ...
|
|
| 16 | 85-1601096 | Палец |
Загрузка ...
|
|
| 17 | 85-1601108 | Шайба |
Загрузка ...
|
|
| 18 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 19 | 85-1601094 | Рычаг отжимной |
Загрузка ...
|
|
| 20 | 85-1601097 | Вилка |
Загрузка ...
|
|
| 21 | 85-1601083 | Пружина |
Загрузка ...
|
|
| 22 | М8 | Гайка |
Загрузка ...
|
|
| 23 | ШП8 | Шайба |
Загрузка ...
|
|
| 24 | М8х16 | Болт |
Загрузка ...
|
|
| 25 | 85-1601122-В | Диск опорный |
Загрузка ...
|
|
| 25 | 85-1601120-В | Диск опорный в сборе |
Загрузка ...
|
|
| 26 | 85-1601109-А | Гайка регулировочная |
Загрузка ...
|
|
| 27 | 85-1601086 | Шайба стопорная |
Загрузка ...
|
|
| 28 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 29 | М8х16 | Болт |
Загрузка ...
|
|
| 30 | ШП10 | Шайба |
Загрузка ...
|
|
| 31 | М10 | Гайка |
Загрузка ...
|
|
| 32 | 8х22 | Заклепка |
Загрузка ...
|
|
| 33 | 70-1601051 | Ступица (входит в дет.70-1601125) |
Загрузка ...
|
|
| 34 | 70-1601091 | Демпфер |
Загрузка ...
|
|
| 35 | 70-1601053 | Втулка |
Загрузка ...
|
|
| 36 | 6х30 | Штифт |
Загрузка ...
|
|
| 37 | 70-1601062 | Шайба |
Загрузка ...
|
|
| 38 | 85-1601072-Б | Стакан |
Загрузка ...
|
|
| 39 | 85-1601115 | Пружина |
Загрузка ...
|
|
| 40 | 85-1601118-В | Шайба изолирующая |
Загрузка ...
|
|
| 41 | 85-1601054 | Штифт |
Загрузка ...
|
|
| 42 | 2,0х16 | Шплинт |
Загрузка ...
|
|
| 43 | 85-1601129 | Упор |
Загрузка ...
|
|
| 44 | 85-1601112 | Пластина |
Загрузка ...
|
|
| 45 | 85-1601130-01 | Диск ведомый (с безасбестовыми накладками) |
Загрузка ...
|
|
| 45 | 70-1601133 | Диск ведомый |
Загрузка ...
|
|
| 46 | 50-1601046-К | Диск ограничительный |
Загрузка ...
|
|
| 47 | 8х22 | Заклепка |
Загрузка ...
|
|
| 48 | 70-1601161 | Пластина опорная |
Загрузка ...
|
|
| 49 | 80-1601326 | Палец упорный |
Загрузка ...
|
|
| 50 | Заклепка 6х10 | Заклепка |
Загрузка ...
|
|
| 51 | 180205К1С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
