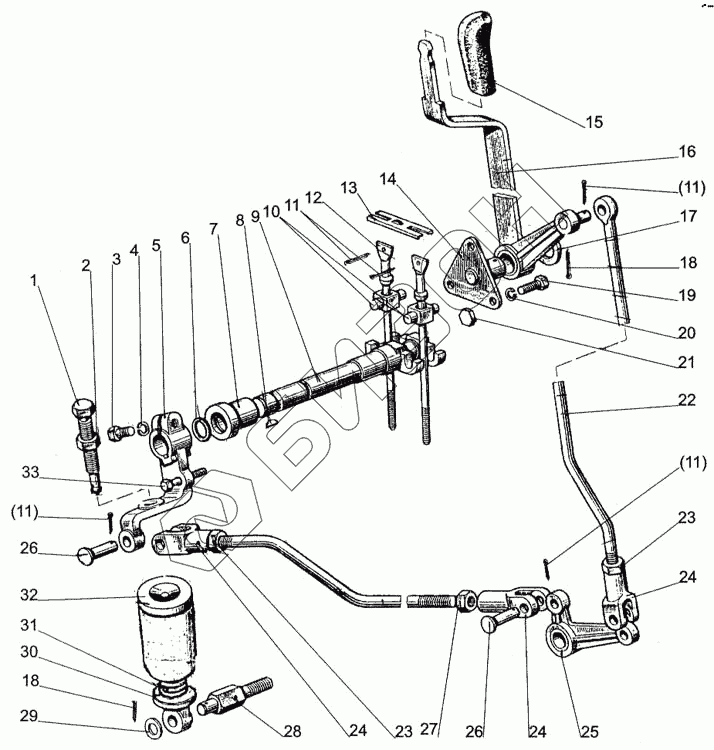

Графический каталог запасных частей к технике: МТЗ-1005. Управление задним ВОМ
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
24
24
25
26
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-4216070-В | 50-4216070-В | Валик |
Загрузка ...
|
|
| 85-4216085-А | 85-4216085-А | Тяга |
Загрузка ...
|
|
| 1 | 70-4216023-А | Болт |
Загрузка ...
|
|
| 2 | М16 | Гайка |
Загрузка ...
|
|
| 3 | М12х35 | Болт |
Загрузка ...
|
|
| 4 | ШП12 | Шайба |
Загрузка ...
|
|
| 5 | 50-4216022-А | Рычаг |
Загрузка ...
|
|
| 6 | 025-030-30-1-4 | Кольцо |
Загрузка ...
|
|
| 7 | 50-4216024 | Втулка |
Загрузка ...
|
|
| 8 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 9 | 50-4216018 | Валик |
Загрузка ...
|
|
| 10 | 50-4216034 | Ось |
Загрузка ...
|
|
| 11 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 12 | 80-4216028 | Винт |
Загрузка ...
|
|
| 13 | 80-4216039 | Стопор |
Загрузка ...
|
|
| 14 | 80В-4216105 | Кронштейн |
Загрузка ...
|
|
| 15 | А13.17.000 | Рукоятка |
Загрузка ...
|
|
| 16 | 85-4216100 | Рычаг |
Загрузка ...
|
|
| 17 | 50-3406037 | Шайба упорная |
Загрузка ...
|
|
| 18 | 4х36 | Шплинт |
Загрузка ...
|
|
| 19 | М8х16 | Болт |
Загрузка ...
|
|
| 20 | ШП8 | Шайба |
Загрузка ...
|
|
| 21 | М8 | Гайка |
Загрузка ...
|
|
| 22 | 85-4216081-А | Тяга |
Загрузка ...
|
|
| 23 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 24 | Тяга 50-3502203 | Тяга |
Загрузка ...
|
|
| 25 | 80-4216050 | Рычаг 80-4216057со втулкой в сборе |
Загрузка ...
|
|
| 26 | 12х32 | Палец |
Загрузка ...
|
|
| 27 | 80-4216060 | Тяга 80-4216043 в сборе |
Загрузка ...
|
|
| 27 | 80-4216043 | Тяга |
Загрузка ...
|
|
| 28 | 70-4216048-Б | Болт |
Загрузка ...
|
|
| 29 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 30 | 70-4216013 | Стакан |
Загрузка ...
|
|
| 31 | 70-4216011 | Пружина |
Загрузка ...
|
|
| 32 | 70-4216015 | Крышка |
Загрузка ...
|
|
| 33 | 4М10х60 | Болт (технологический) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
