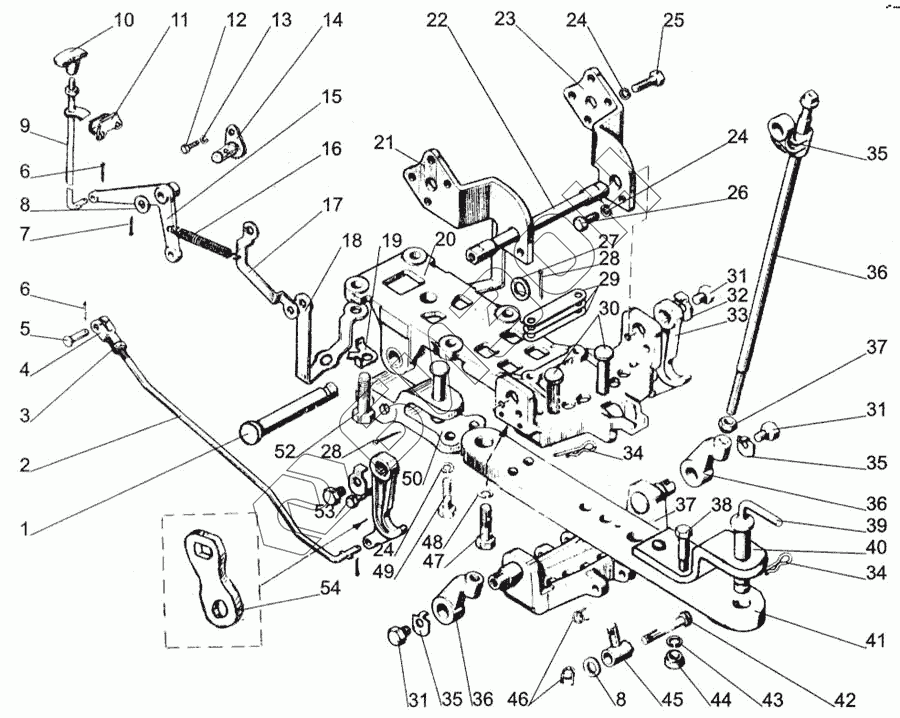

Графический каталог запасных частей к технике: МТЗ-1005. Устройство прицепное маятниковое (поперечина)
80-2707110-А-01
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
28
29
29
29
30
31
31
31
32
33
34
34
35
35
35
36
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-2707110-А-01 | 80-2707110-А-01 | Устройство прицепное |
Загрузка ...
|
|
| М8 | М8 | Гайка |
Загрузка ...
|
|
| 1 | 80-4619019 | Палец |
Загрузка ...
|
|
| 2 | 80-2707133-В | Тяга |
Загрузка ...
|
|
| 3 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 4 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 5 | 12х32 | Палец |
Загрузка ...
|
|
| 6 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 7 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 8 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 9 | 80-2807180-В | Тяга |
Загрузка ...
|
|
| 10 | 50-1310136-А | Рукоятка |
Загрузка ...
|
|
| 11 | 85-2807092 | Кронштейн |
Загрузка ...
|
|
| 12 | М10х20 | Болт |
Загрузка ...
|
|
| 13 | ШП10 | Шайба |
Загрузка ...
|
|
| 14 | 70-1602120 | Фланец оси |
Загрузка ...
|
|
| 15 | 70-2807079 | Рычаг |
Загрузка ...
|
|
| 16 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 17 | 70-2807081 | Кронштейн |
Загрузка ...
|
|
| 18 | 80-2707129 | Пластина |
Загрузка ...
|
|
| 19 | 70-2807044 | Шайба |
Загрузка ...
|
|
| 20 | 80-2707120-Б | Кронштейн |
Загрузка ...
|
|
| 21 | 80-2707116 | Боковина |
Загрузка ...
|
|
| 22 | 80-2707141 | Ось |
Загрузка ...
|
|
| 23 | 80-2707116-01 | Боковина |
Загрузка ...
|
|
| 24 | ШП16 | Шайба |
Загрузка ...
|
|
| 25 | М16х50 | Болт |
Загрузка ...
|
|
| 26 | М16х32 | Болт |
Загрузка ...
|
|
| 27 | 70-4619042 | Шайба |
Загрузка ...
|
|
| 28 | 6,3х36 | Шплинт |
Загрузка ...
|
|
| 29 | 70-2807039 | Пластина 1,0 мм |
Загрузка ...
|
|
| 29 | 70-2807039-02 | Пластина 0,2 мм |
Загрузка ...
|
|
| 29 | 70-2807039-01 | Пластина 0,5 мм |
Загрузка ...
|
|
| 30 | 80-2707128 | Палец |
Загрузка ...
|
|
| 31 | 80-2707137 | Болт |
Загрузка ...
|
|
| 32 | 80-2707153 | Шайба |
Загрузка ...
|
|
| 33 | 80-2707077 | Захват |
Загрузка ...
|
|
| 34 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 35 | 80-2707138 | Шайба |
Загрузка ...
|
|
| 36 | 70-2807053-Б | Гайка тяги |
Загрузка ...
|
|
| 37 | 80-2707130-Б | Поперечина |
Загрузка ...
|
|
| 38 | 80-2707149 | Болт |
Загрузка ...
|
|
| 39 | 50-4605079-В | Шкворень |
Загрузка ...
|
|
| 40 | 80-2707143 | Накладка |
Загрузка ...
|
|
| 41 | 80-2707144-Б | Тяга |
Загрузка ...
|
|
| 42 | 80-2707123 | Ось |
Загрузка ...
|
|
| 43 | ШП20 | Шайба |
Загрузка ...
|
|
| 44 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 45 | 80-2707126 | Палец |
Загрузка ...
|
|
| 46 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 47 | 80-2807026-01 | Болт |
Загрузка ...
|
|
| 48 | ШП18 | Шайба |
Загрузка ...
|
|
| 49 | М16х50 | Болт |
Загрузка ...
|
|
| 50 | 80-2707124 | Серьга |
Загрузка ...
|
|
| 51 | 80-2707127 | Палец |
Загрузка ...
|
|
| 52 | 40-3104021 | Болт |
Загрузка ...
|
|
| 53 | 80-2707118 | Болт |
Загрузка ...
|
|
| 54 | 80-2707177 | Проушина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
