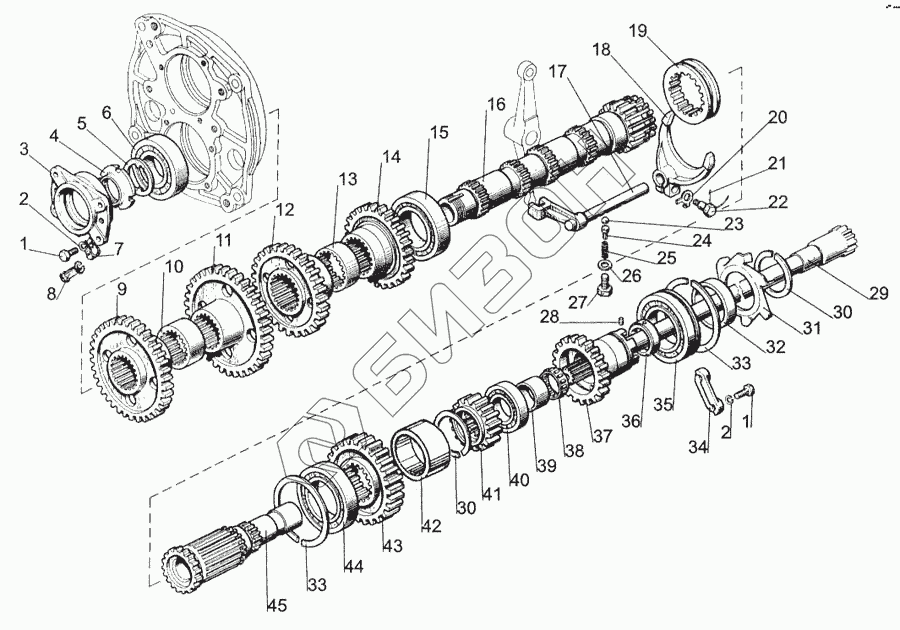

Графический каталог запасных частей к технике: МТЗ-1005. Вал промежуточный
1221-1701190
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221-1701190 | 1221-1701190 | Вал промежуточный |
Загрузка ...
|
|
| 112-1701200 | 112-1701200 | Шестерня в сборе |
Загрузка ...
|
|
| 1 | М10х30 | Болт |
Загрузка ...
|
|
| 2 | ШП10 | Шайба |
Загрузка ...
|
|
| 3 | 80-1701151 | Стакан |
Загрузка ...
|
|
| 4 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 5 | 80-1701186 | Шайба |
Загрузка ...
|
|
| 6 | 311А | Подшипник |
Загрузка ...
|
|
| 7 | 70-1115012 | Хомутик |
Загрузка ...
|
|
| 8 | 48А-3801023 | Трубка |
Загрузка ...
|
|
| 9 | 80-1701214 | Шестерня |
Загрузка ...
|
|
| 10 | 80-1701213 | Втулка |
Загрузка ...
|
|
| 11 | 1221-1701212 | Шестерня |
Загрузка ...
|
|
| 12 | 1221-1701216 | Шестерня |
Загрузка ...
|
|
| 13 | 80-1701217 | Втулка |
Загрузка ...
|
|
| 14 | 1221-1701219 | Шестерня |
Загрузка ...
|
|
| 15 | 92514М | Подшипник |
Загрузка ...
|
|
| 16 | 80-1701182 | Вал промежуточный |
Загрузка ...
|
|
| 17 | 80-1702038 | Поводок |
Загрузка ...
|
|
| 18 | 85-1702034 | Вилка |
Загрузка ...
|
|
| 19 | 80-1701184 | Муфта |
Загрузка ...
|
|
| 20 | 80-1702311 | Шайба |
Загрузка ...
|
|
| 21 | 1,6-0-С | Проволока |
Загрузка ...
|
|
| 22 | 80-1702108 | Болт |
Загрузка ...
|
|
| 23 | 9,922-100 | Шарик |
Загрузка ...
|
|
| 24 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 25 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 26 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 27 | М12х50 | Болт |
Загрузка ...
|
|
| 28 | 4р8х8 | Штифт |
Загрузка ...
|
|
| 29 | 80-1701160 | Вал |
Загрузка ...
|
|
| 30 | 2В75 | Кольцо |
Загрузка ...
|
|
| 31 | 50-1701401 | Крыльчатка |
Загрузка ...
|
|
| 32 | 80-1701207 | Втулка |
Загрузка ...
|
|
| 33 | 80-1701206 | Кольцо |
Загрузка ...
|
|
| 34 | 80-1701205 | Планка |
Загрузка ...
|
|
| 35 | 50215А | Подшипник |
Загрузка ...
|
|
| 36 | 80-1701201 | Втулка |
Загрузка ...
|
|
| 37 | 112-1701202 | Шестерня |
Загрузка ...
|
|
| 38 | 864710Е | Подшипник |
Загрузка ...
|
|
| 39 | 80-1701203 | Втулка |
Загрузка ...
|
|
| 40 | 42210М | Подшипник |
Загрузка ...
|
|
| 41 | 112-1701224 | Шестерня |
Загрузка ...
|
|
| 42 | 112-1701227 | Втулка |
Загрузка ...
|
|
| 43 | 112-1701221 | Шестерня |
Загрузка ...
|
|
| 44 | 692215КМ | Подшипник |
Загрузка ...
|
|
| 45 | 80-1701240 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
