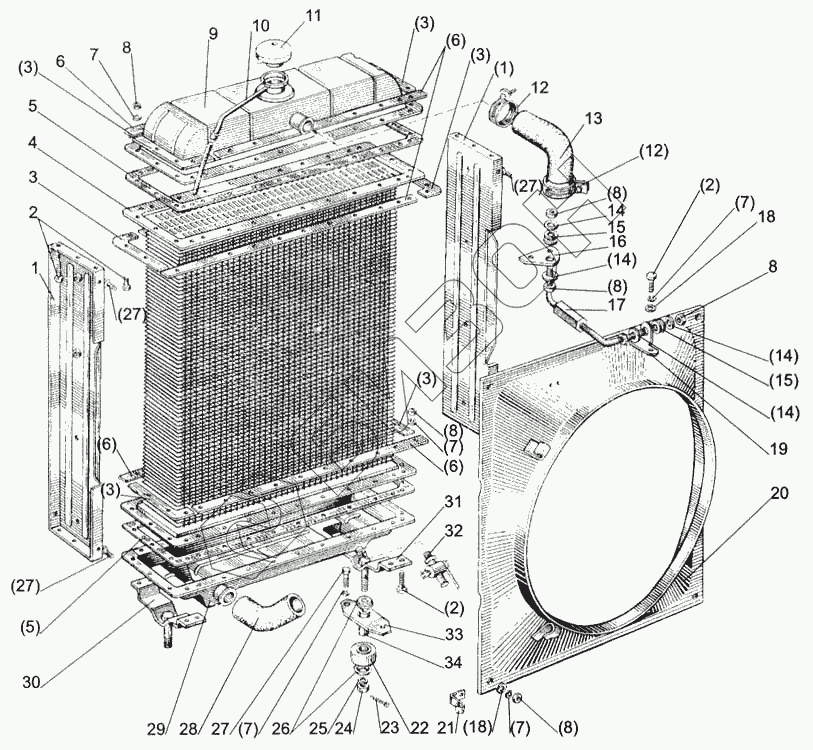

Графический каталог запасных частей к технике: МТЗ-1005. Водяной радиатор
100У.13.01.010
1
1
2
2
2
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
8
8
8
8
8
8
9
10
11
12
12
13
14
14
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 100У.13.01.010 | 100У.13.01.010 | Радиатор водяной |
Загрузка ...
|
|
| 1 | 70У.13.01.126 | Стойка радиатора |
Загрузка ...
|
|
| 2 | М8х25 | Болт |
Загрузка ...
|
|
| 3 | 70У.13.01.255 | Накладка угловая |
Загрузка ...
|
|
| 4 | 100У.13.01.021 | Сердцевина радиатора |
Загрузка ...
|
|
| 5 | 70У.13.01.169 | Прокладка |
Загрузка ...
|
|
| 6 | 70У.13.01.256 | Накладка |
Загрузка ...
|
|
| 7 | ШП8 | Шайба |
Загрузка ...
|
|
| 8 | М8 | Гайка |
Загрузка ...
|
|
| 9 | 100У.13.01.055 | Бак верхний |
Загрузка ...
|
|
| 10 | 70-1301158 | Трубка пароотводящая |
Загрузка ...
|
|
| 11 | А21.01.270 | Крышка тип 1 |
Загрузка ...
|
|
| 12 | 70-1303100 | Хомут |
Загрузка ...
|
|
| 13 | 85-1303001 | Шланг |
Загрузка ...
|
|
| 14 | 85-1302073 | Шайба |
Загрузка ...
|
|
| 15 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 16 | 85-1302072 | Кронштейн |
Загрузка ...
|
|
| 17 | 85-1302030 | Растяжка |
Загрузка ...
|
|
| 18 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 19 | 85-1302081 | Кронштейн |
Загрузка ...
|
|
| 20 | 85-1309080 | Кожух |
Загрузка ...
|
|
| 21 | 48-1104016 | Хомутик |
Загрузка ...
|
|
| 22 | 70У.13.02.018 | Амортизатор |
Загрузка ...
|
|
| 23 | 3,2х20 | Шплинт |
Загрузка ...
|
|
| 24 | М12 | Гайка |
Загрузка ...
|
|
| 25 | ШП12 | Шайба |
Загрузка ...
|
|
| 26 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 27 | 4М8х16 | Болт |
Загрузка ...
|
|
| 28 | 85-1303010 | Шланг |
Загрузка ...
|
|
| 29 | 70У.13.01.075 | Бак нижний |
Загрузка ...
|
|
| 30 | 100У.13.01.190 | Опора левая |
Загрузка ...
|
|
| 31 | 100У.13.01.180 | Опора правая |
Загрузка ...
|
|
| 32 | КР2-1305000 | Кран РS7-0 |
Загрузка ...
|
|
| 33 | 70У.13.02.016 | Планка |
Загрузка ...
|
|
| 34 | 70У.13.02.015 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
