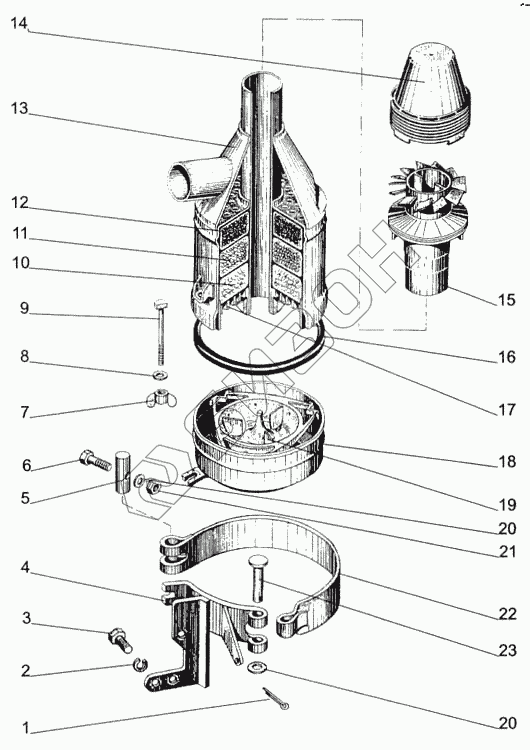

Графический каталог запасных частей к технике: МТЗ-1005. Воздушный фильтр, Моноциклон
245-1109015-02
А53.21.000-02
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1109015-02 | 245-1109015-02 | Воздухоочиститель |
Загрузка ...
|
|
| А53.21.000-02 | А53.21.000-02 | Моноциклон |
Загрузка ...
|
|
| 1 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 2 | ШП12 | Шайба |
Загрузка ...
|
|
| 3 | М12х20 | Болт |
Загрузка ...
|
|
| 4 | 245-1008290-02 | Кронштейн |
Загрузка ...
|
|
| 4 | 245-1008270 | Кронштейн |
Загрузка ...
|
|
| 5 | 50Л-1109301-Б | Палец |
Загрузка ...
|
|
| 6 | М8х45 | Болт |
Загрузка ...
|
|
| 7 | Гайка-барашек М6 | Гайка-барашек |
Загрузка ...
|
|
| 8 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 9 | 245-1109262 | Болт |
Загрузка ...
|
|
| 10 | 245-1109165-02 | Элемент фильтрующий |
Загрузка ...
|
|
| 11 | 245-1109165-01 | Элемент фильтрующий |
Загрузка ...
|
|
| 12 | 245-1109165 | Элемент фильтрующий |
Загрузка ...
|
|
| 13 | 245-1109035-02 | Корпус |
Загрузка ...
|
|
| 14 | А53.21.002-02 | Колпак |
Загрузка ...
|
|
| 15 | А53.21.001-02 | Патрубок |
Загрузка ...
|
|
| 16 | 245-1109306-01 | Кольцо |
Загрузка ...
|
|
| 17 | 245-1109016 | Обойма |
Загрузка ...
|
|
| 18 | 245-1109250-01 | Поддон |
Загрузка ...
|
|
| 19 | 245-1109254-А | Ванна масляная |
Загрузка ...
|
|
| 20 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 21 | М8 | Гайка |
Загрузка ...
|
|
| 22 | 240-1009299 | Хомут |
Загрузка ...
|
|
| 23 | 50-1109296-В | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
