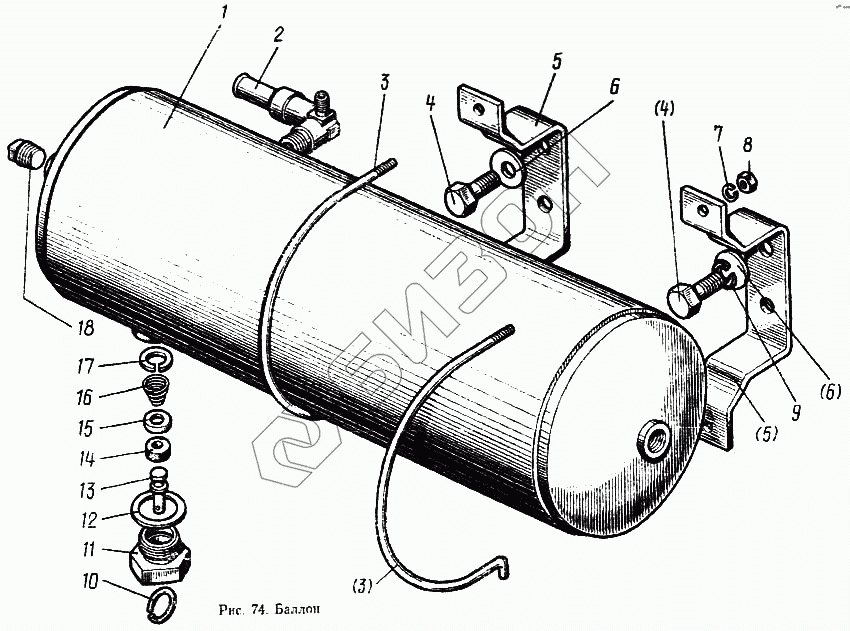

Графический каталог запасных частей к технике: МТЗ-100. Баллон
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-3513110 | 85-3513110 | Клапан в сборе |
Загрузка ...
|
|
| 85-3513005 | 85-3513005 | Баллон в сборе |
Загрузка ...
|
|
| 1 | 85-3513010 | Баллон |
Загрузка ...
|
|
| 2 | 70-3513015-01 | Угольник |
Загрузка ...
|
|
| 3 | В50-3513032 | Хомут |
Загрузка ...
|
|
| 4 | М16х32 | Болт |
Загрузка ...
|
|
| 5 | В50-3513025-А | Кронштейн |
Загрузка ...
|
|
| 6 | 85-3513033 | Шайба |
Загрузка ...
|
|
| 7 | ШП6 | Шайба |
Загрузка ...
|
|
| 8 | М6 | Гайка |
Загрузка ...
|
|
| 9 | ШП16 | Шайба |
Загрузка ...
|
|
| 10 | Н50-4202146 | Кольцо |
Загрузка ...
|
|
| 11 | 85-3513114 | Корпус |
Загрузка ...
|
|
| 12 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 13 | 85-3513116 | Толкатель |
Загрузка ...
|
|
| 14 | 85-3513113 | Клапан |
Загрузка ...
|
|
| 15 | 85-3513112 | Тарелка |
Загрузка ...
|
|
| 16 | 85-3513111 | Пружина |
Загрузка ...
|
|
| 17 | Б16 | Кольцо |
Загрузка ...
|
|
| 18 | КГ3/8" | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
