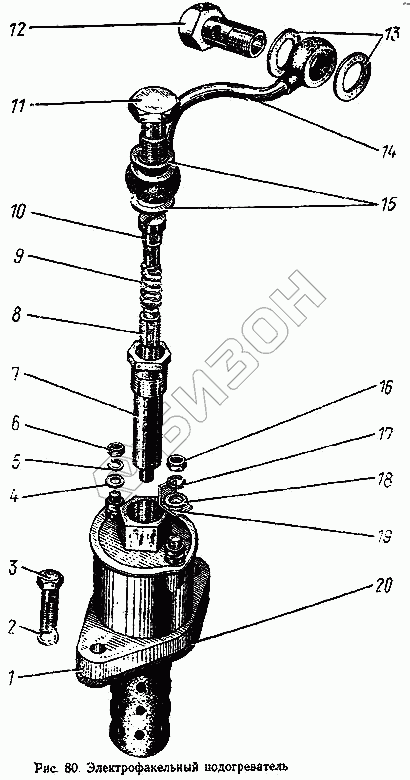

Графический каталог запасных частей к технике: МТЗ-100. Электрофакельный подогреватель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-3707130-В | 240-3707130-В | Трубопровод |
Загрузка ...
|
|
| ЭФП-8101500 | ЭФП-8101500 | Электрофакельный подогреватель |
Загрузка ...
|
|
| 1 | ЭФП-8101563-Б | Корпус с катушкой |
Загрузка ...
|
|
| 2 | ШП6 | Шайба |
Загрузка ...
|
|
| 3 | М6х20 | Винт |
Загрузка ...
|
|
| 4 | ШЧ4 | Шайба |
Загрузка ...
|
|
| 5 | ШП4 | Шайба |
Загрузка ...
|
|
| 6 | М4 | Гайка |
Загрузка ...
|
|
| 7 | ЭФП-8101610 | Корпус клапана |
Загрузка ...
|
|
| 8 | ЭФП-8101605-В | Клапан |
Загрузка ...
|
|
| 9 | 16-057 | Пружина |
Загрузка ...
|
|
| 10 | ЭФП-8101628-Б | Штуцер |
Загрузка ...
|
|
| 11 | ЭФП-8101627-Б | Болт штуцера |
Загрузка ...
|
|
| 12 | 36-1104787 | Болт |
Загрузка ...
|
|
| 13 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 14 | 245-3707130-А | Трубопровод |
Загрузка ...
|
|
| 15 | 240-1107209 | Прокладка |
Загрузка ...
|
|
| 16 | М5 | Гайка |
Загрузка ...
|
|
| 17 | ШП5 | Шайба |
Загрузка ...
|
|
| 18 | ШЧ4 | Шайба |
Загрузка ...
|
|
| 19 | ЭФП-8101696 | Изолятор |
Загрузка ...
|
|
| 20 | 240-3701115-А | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
