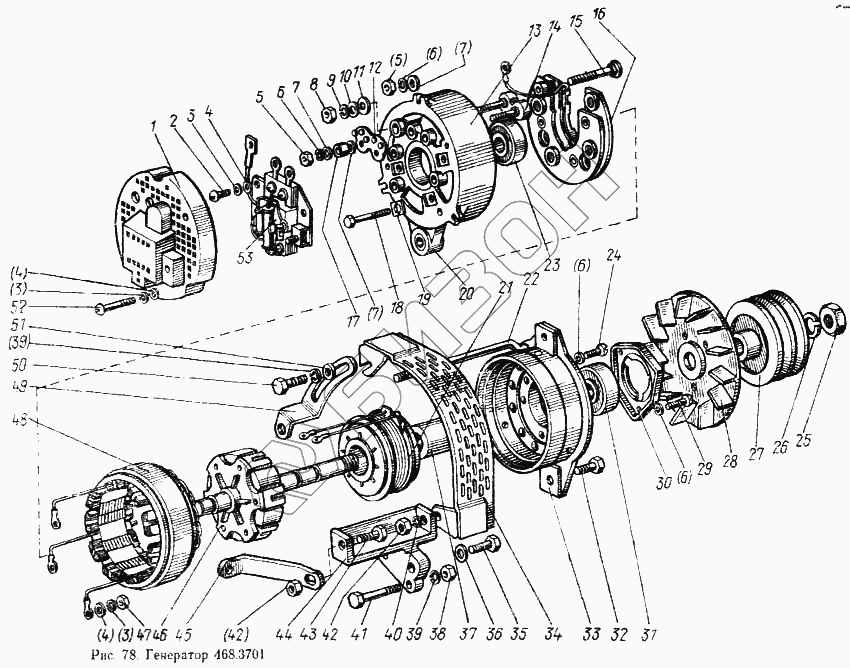

Графический каталог запасных частей к технике: МТЗ-100. Генератор 468.3701
1
2
3
3
3
4
4
4
5
5
6
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 468.3701 | 468.3701 | Генератор в сборе |
Загрузка ...
|
|
| 464.3701 | 464.3701 | Генератор |
Загрузка ...
|
|
| 240-3701060-Б | 240-3701060-Б | Щиток |
Загрузка ...
|
|
| 240-3701063 | 240-3701063 | Планка |
Загрузка ...
|
|
| 46.3701051 | 46.3701051 | Шкив (одноручьевой) |
Загрузка ...
|
|
| 1 | 46.3701001 | Крышка регулирующего устройства |
Загрузка ...
|
|
| 2 | 001300-17 | Винт М4-6gх12 ОСТ 37001.127-81 |
Загрузка ...
|
|
| 3 | ШП4 | Шайба |
Загрузка ...
|
|
| 4 | 002500-01 | Шайба 4 ОСТ 37.001.144-75 |
Загрузка ...
|
|
| 5 | 002100-02 | Гайка М6-7Н ОСТ 37.001.124-75 |
Загрузка ...
|
|
| 6 | ШП5 | Шайба |
Загрузка ...
|
|
| 7 | 002500-03 | Шайба 5 01 016 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | 002100-03 | Гайка М6-6Н ОСТ 37.001.124-75 |
Загрузка ...
|
|
| 9 | ШП6 | Шайба |
Загрузка ...
|
|
| 10 | 002500-05 | Шайба 6 01 16 ГОСТ 10450-78 |
Загрузка ...
|
|
| 11 | 46.3701017 | Шайба изоляционная |
Загрузка ...
|
|
| 12 | 46.3701013 | Изолятор |
Загрузка ...
|
|
| 13 | 46.3701300 | Крышка задняя |
Загрузка ...
|
|
| 14 | 46.3701020 | Панель выводов |
Загрузка ...
|
|
| 15 | 46.3701015 | Болт М6х53 |
Загрузка ...
|
|
| 16 | ЖГИК.435111.003 | Выпрямитель |
Загрузка ...
|
|
| 17 | 46.3701018 | Втулка распорная |
Загрузка ...
|
|
| 18 | 46.3701008 | Болт М4х27,5 |
Загрузка ...
|
|
| 19 | 46.3701011 | Изолятор фазный |
Загрузка ...
|
|
| 20 | 46.3701081 | Втулка разрезная |
Загрузка ...
|
|
| 21 | 46.3701060 | Катушка возбуждения |
Загрузка ...
|
|
| 22 | 46.3701080 | Болт стяжной |
Загрузка ...
|
|
| 23 | 6-180509К1С0 | Шарикоподшипник |
Загрузка ...
|
|
| 24 | 001300-05 | Винт М5-6gх14,5 ОСТ 37001.127-81 |
Загрузка ...
|
|
| 25 | 002100-07 | Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70 |
Загрузка ...
|
|
| 26 | ШП16 | Шайба |
Загрузка ...
|
|
| 27 | 468.3701051 | Шкив |
Загрузка ...
|
|
| 28 | 46.3701003 | Вентилятор |
Загрузка ...
|
|
| 29 | 001300-13 | Винт М5-6gх26 ОСТ 37001.127-81 |
Загрузка ...
|
|
| 30 | 46.3701007 | Крышка подшипника |
Загрузка ...
|
|
| 31 | 6-180603КС9 | Шарикоподшипник |
Загрузка ...
|
|
| 32 | М10х30 | Болт |
Загрузка ...
|
|
| 33 | 46.3701400 | Крышка передняя |
Загрузка ...
|
|
| 34 | 245-3701060-А | Щиток |
Загрузка ...
|
|
| 35 | М12х35 | Болт |
Загрузка ...
|
|
| 36 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 37 | 46.3701005 | Втулка ротора |
Загрузка ...
|
|
| 38 | М8 | Гайка |
Загрузка ...
|
|
| 39 | ШП8 | Шайба |
Загрузка ...
|
|
| 40 | ШП10 | Шайба |
Загрузка ...
|
|
| 41 | М8х100 | Болт |
Загрузка ...
|
|
| 42 | М10 | Гайка |
Загрузка ...
|
|
| 43 | М10х55 | Болт |
Загрузка ...
|
|
| 44 | 240-3701056-Б | Кронштейн генератора |
Загрузка ...
|
|
| 45 | 240-3701068-Б | Растяжка |
Загрузка ...
|
|
| 46 | 46.3701200 | Ротор |
Загрузка ...
|
|
| 47 | 002100-09 | Гайка М4-6Н ОСТ 37001.124-55 |
Загрузка ...
|
|
| 48 | 46.3701100 | Статор |
Загрузка ...
|
|
| 49 | 245-3701063 | Планка |
Загрузка ...
|
|
| 50 | М8х25 | Болт |
Загрузка ...
|
|
| 51 | 50-1002073 | Шайба |
Загрузка ...
|
|
| 52 | 46.3701009 | Винт М8х28 |
Загрузка ...
|
|
| 53 | ЖГИК.435315002 | Регулирующее устройство |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
