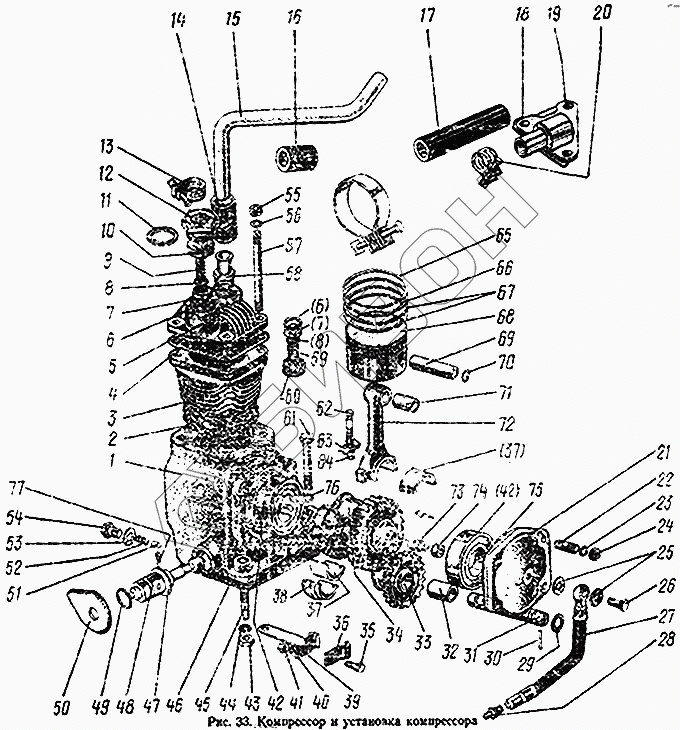

Графический каталог запасных частей к технике: МТЗ-100. Компрессор и установка компрессора
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.01.050 | А29.01.050 | Головка цилиндров в сборе |
Загрузка ...
|
|
| А29.01.250 | А29.01.250 | Валик управления с кольцом и рычагом в сборе |
Загрузка ...
|
|
| А29.01.200 | А29.01.200 | Шестерня со втулкой в сборе |
Загрузка ...
|
|
| А29.01.150 | А29.01.150 | Шатун в сборе |
Загрузка ...
|
|
| А29.01.000 | А29.01.000 | Компрессор в сборе |
Загрузка ...
|
|
| А29.01.100 | А29.01.100 | Поршень и шатун в сборе |
Загрузка ...
|
|
| 1 | А29.01.001 | Картер |
Загрузка ...
|
|
| 2 | А29.01.006 | Прокладка |
Загрузка ...
|
|
| 3 | А29.01.002 | Цилиндр |
Загрузка ...
|
|
| 4 | А29.01.008 | Прокладка |
Загрузка ...
|
|
| 5 | А29.01.051 | Головка цилиндра |
Загрузка ...
|
|
| 6 | А29.01.057 | Прокладка |
Загрузка ...
|
|
| 7 | А29.01.062 | Седло клапана |
Загрузка ...
|
|
| 8 | А29.01.061 | Клапан |
Загрузка ...
|
|
| 9 | А29.01.056 | Пружина клапана |
Загрузка ...
|
|
| 10 | А29.01.052 | Корпус клапана |
Загрузка ...
|
|
| 11 | А29.01.054 | Прокладка |
Загрузка ...
|
|
| 12 | А29.01.053 | Пробка |
Загрузка ...
|
|
| 13 | ХЧП10-01.019 | Хомут |
Загрузка ...
|
|
| 14 | 18-30-50-10 | Рукав-деталь |
Загрузка ...
|
|
| 15 | 245-3509350 | Труба |
Загрузка ...
|
|
| 16 | 245-3509214 | Прокладка |
Загрузка ...
|
|
| 17 | 18-30-155-10 | Рукав-деталь |
Загрузка ...
|
|
| 18 | 240-3509157 | Прокладка |
Загрузка ...
|
|
| 19 | 240-3509212-Б | Патрубок |
Загрузка ...
|
|
| 20 | ХЧП10.019 | Хомут стяжной |
Загрузка ...
|
|
| 21 | А29.01.003 | Крышка |
Загрузка ...
|
|
| 22 | М8хТо/6gх18 | Шпилька |
Загрузка ...
|
|
| 23 | ШП8 | Шайба |
Загрузка ...
|
|
| 24 | М8 | Гайка |
Загрузка ...
|
|
| 25 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 26 | 240-3509233 | Болт |
Загрузка ...
|
|
| 27 | 240-3509150 | Маслопровод |
Загрузка ...
|
|
| 28 | 240-3509232 | Штуцер |
Загрузка ...
|
|
| 29 | 014-018-25-2-1 | Кольцо |
Загрузка ...
|
|
| 30 | 4С3х28 | Штифт |
Загрузка ...
|
|
| 31 | А29.01.301 | Ось шестерни |
Загрузка ...
|
|
| 32 | А29.01.202 | Втулка |
Загрузка ...
|
|
| 33 | А29.01.201 | Шестерня |
Загрузка ...
|
|
| 34 | А29.01.004 | Вал коленчатый |
Загрузка ...
|
|
| 35 | М6х16 | Винт |
Загрузка ...
|
|
| 36 | 240-3509159 | Скоба |
Загрузка ...
|
|
| 37 | А29.01.106 | Вкладыш шатуна |
Загрузка ...
|
|
| 38 | А29.01.152 | Крышка шатуна |
Загрузка ...
|
|
| 39 | 240-3509158 | Хомут |
Загрузка ...
|
|
| 40 | ШП6 | Шайба |
Загрузка ...
|
|
| 41 | М6 | Гайка |
Загрузка ...
|
|
| 42 | 207 | Шарикоподшипник |
Загрузка ...
|
|
| 43 | М10 | Гайка |
Загрузка ...
|
|
| 44 | ШП10 | Шайба |
Загрузка ...
|
|
| 45 | М10хТо/6gх28 | Шпилька |
Загрузка ...
|
|
| 46 | 240-3509037-А | Прокладка |
Загрузка ...
|
|
| 47 | А29.01.016 | Сухарик |
Загрузка ...
|
|
| 48 | А29.01.251 | Валик |
Загрузка ...
|
|
| 49 | 020-025-30-2-1 | Кольцо |
Загрузка ...
|
|
| 50 | А29.01.252 | Рычаг |
Загрузка ...
|
|
| 51 | А29.01.005 | Фиксатор |
Загрузка ...
|
|
| 52 | 310 | Прокладка |
Загрузка ...
|
|
| 53 | А29.01.017 | Прокладка |
Загрузка ...
|
|
| 54 | А29.01.018 | Пробка |
Загрузка ...
|
|
| 55 | М8х1 | Гайка |
Загрузка ...
|
|
| 56 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 57 | М8х1,25То/1-6х95 | Шпилька |
Загрузка ...
|
|
| 58 | А29.01.059 | Штуцер |
Загрузка ...
|
|
| 59 | А29.01.055 | Пружина клапана |
Загрузка ...
|
|
| 60 | А29.01.058 | Корпус клапана |
Загрузка ...
|
|
| 61 | А29.01.153 | Болт |
Загрузка ...
|
|
| 62 | М10х65 | Болт |
Загрузка ...
|
|
| 63 | А29.01.154 | Шайба стопорная |
Загрузка ...
|
|
| 64 | М8х1 | Гайка |
Загрузка ...
|
|
| 65 | А29.01.103 | Кольцо компрессионное |
Загрузка ...
|
|
| 66 | А29.01.104 | Кольцо компрессионное |
Загрузка ...
|
|
| 67 | А29.01.105 | Кольцо маслосъемное |
Загрузка ...
|
|
| 68 | А29.01.101 | Поршень |
Загрузка ...
|
|
| 69 | А29.01.107 | Палец |
Загрузка ...
|
|
| 70 | А29.01.102 | Кольцо стопорное |
Загрузка ...
|
|
| 71 | А29.01.155 | Втулка |
Загрузка ...
|
|
| 72 | А29.01.151 | Шатун |
Загрузка ...
|
|
| 73 | А29.01.013-А | Пружина |
Загрузка ...
|
|
| 74 | А29.01.014 | Уплотнитель |
Загрузка ...
|
|
| 75 | А29.01.009 | Прокладка |
Загрузка ...
|
|
| 76 | А29.01.019 | Уплотнитель крышки |
Загрузка ...
|
|
| 77 | 3,2х40 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
