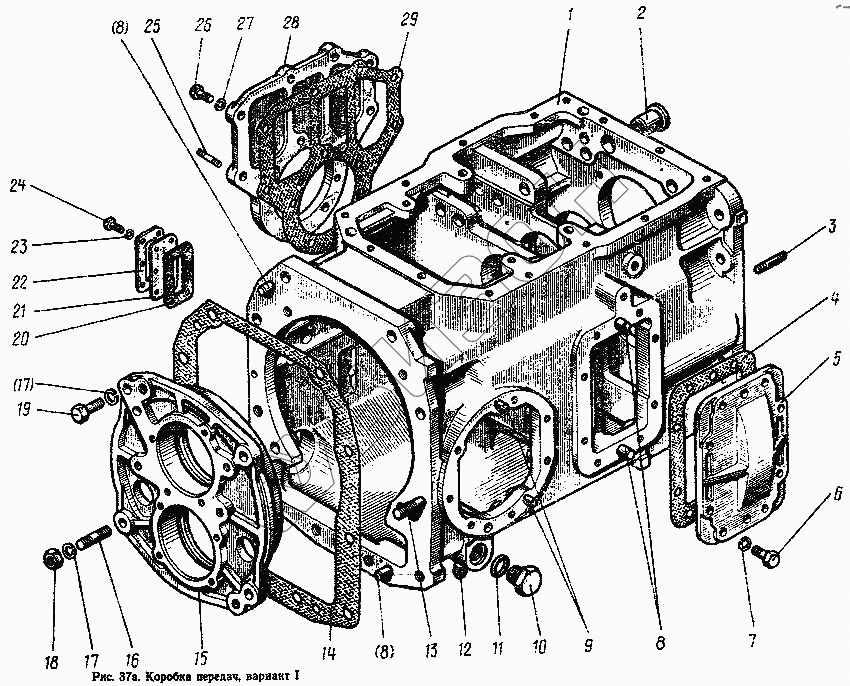

Графический каталог запасных частей к технике: МТЗ-100. Коробка передач (вариант 1)
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1701310 | 80-1701310 | Стакан со штуцером и трубкой в сборе |
Загрузка ...
|
|
| 80-1701050 | 80-1701050 | Вал 80-1701252 в сборе |
Загрузка ...
|
|
| 80-1701200 | 80-1701200 | Шестерня в сборе |
Загрузка ...
|
|
| 80-1701380 | 80-1701380 | Поршень с шариком в сборе |
Загрузка ...
|
|
| 80-1701398 | 80-1701398 | Крышка |
Загрузка ...
|
|
| 80-1700010 | 80-1700010 | Коробка передач в сборе |
Загрузка ...
|
|
| 86-1700010 | 86-1700010 | Коробка передач |
Загрузка ...
|
|
| 85-1700010 | 85-1700010 | Коробка передач |
Загрузка ...
|
|
| 82-1700010 | 82-1700010 | Коробка передач |
Загрузка ...
|
|
| 80-1701140 | 80-1701140 | Гнездо с валом и подшипником в сборе |
Загрузка ...
|
|
| 80-1701520 | 80-1701520 | Вал в сборе |
Загрузка ...
|
|
| 80-1701320 | 80-1701320 | Вал в сборе |
Загрузка ...
|
|
| 1 | 80-1701025 | Корпус |
Загрузка ...
|
|
| 2 | 80-1701424 | Втулка |
Загрузка ...
|
|
| 3 | М16х3р/6gх45 | Шпилька |
Загрузка ...
|
|
| 4 | 50-1701456-А | Прокладка |
Загрузка ...
|
|
| 5 | 50-1701454 | Крышка |
Загрузка ...
|
|
| 6 | М12х38 | Болт |
Загрузка ...
|
|
| 7 | ШП12 | Шайба |
Загрузка ...
|
|
| 8 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 9 | 10Пр2,2ах25.46 | Штифт |
Загрузка ...
|
|
| 10 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 11 | 027-032-30 | Кольцо |
Загрузка ...
|
|
| 12 | 2-1-МК-16 | Пробка |
Загрузка ...
|
|
| 13 | М20х3р/6gх65 | Шпилька |
Загрузка ...
|
|
| 14 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 15 | 80-1701034 | Стакан |
Загрузка ...
|
|
| 16 | 80-1701204 | Шпилька |
Загрузка ...
|
|
| 17 | ШП6 | Шайба |
Загрузка ...
|
|
| 18 | М16 | Гайка |
Загрузка ...
|
|
| 19 | М16х45 | Болт |
Загрузка ...
|
|
| 20 | 85-4608086 | Прокладка |
Загрузка ...
|
|
| 21 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 22 | 85-4608088 | Пластина |
Загрузка ...
|
|
| 23 | ШП6 | Шайба |
Загрузка ...
|
|
| 24 | М6х20 | Винт |
Загрузка ...
|
|
| 25 | М10х3р/6gх42 | Шпилька |
Загрузка ...
|
|
| 26 | М10х30 | Болт |
Загрузка ...
|
|
| 27 | ШП10 | Шайба |
Загрузка ...
|
|
| 28 | 80-1701458 | Крышка |
Загрузка ...
|
|
| 29 | 80-1701399 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
