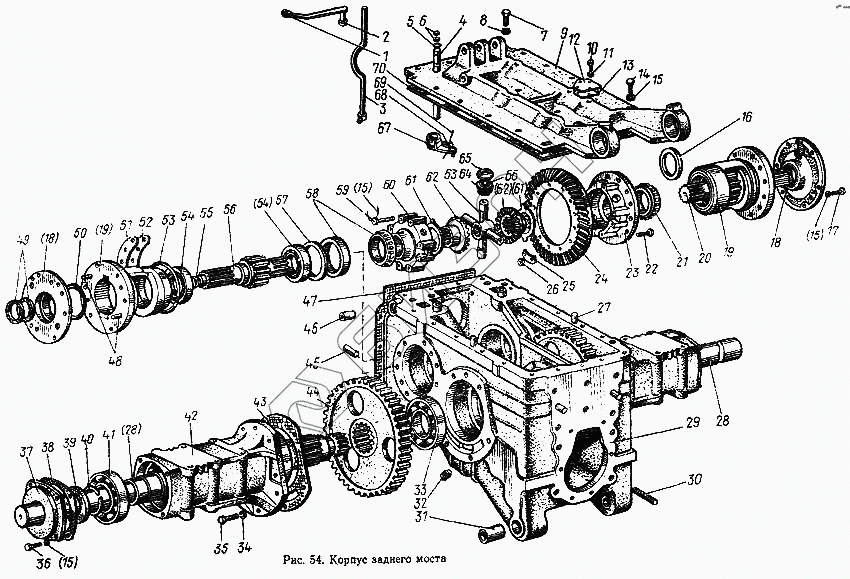

Графический каталог запасных частей к технике: МТЗ-100. Корпус заднего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
61
62
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-2403010 | 85-2403010 | Дифференциал в сборе |
Загрузка ...
|
|
| 50-2401040 | 50-2401040 | Валик управления в сборе |
Загрузка ...
|
|
| 85-2407060-01 | 85-2407060-01 | Стакан в сборе |
Загрузка ...
|
|
| 85-2403055 | 85-2403055 | Сателлит со втулкой в сборе |
Загрузка ...
|
|
| 85-2407020 | 85-2407020 | Рукав полуоси в сборе |
Загрузка ...
|
|
| 85-2407030-А | 85-2407030-А | Крышка рукава с манжетой в сборе |
Загрузка ...
|
|
| 85-2403015 | 85-2403015 | Корпус дифференциала в сборе |
Загрузка ...
|
|
| 50-2401015 | 50-2401015 | Корпус заднего моста в сборе |
Загрузка ...
|
|
| 85-2401010 | 85-2401010 | Задний мост в сборе |
Загрузка ...
|
|
| 85-2403014-А | 85-2403014-А | Комплект шестерен главной передачи |
Загрузка ...
|
|
| 1 | 36-1310139 | Шарик |
Загрузка ...
|
|
| 2 | 85-2401080 | Рычаг |
Загрузка ...
|
|
| 3 | 85-2401050 | Стойка |
Загрузка ...
|
|
| 4 | 50-2401019-Б | Валик управления |
Загрузка ...
|
|
| 5 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 6 | 50-2401031 | Шайба |
Загрузка ...
|
|
| 7 | М20х60 | Болт |
Загрузка ...
|
|
| 8 | ШП20 | Шайба |
Загрузка ...
|
|
| 9 | 85-2401024 | Крышка |
Загрузка ...
|
|
| 10 | М10х25 | Болт |
Загрузка ...
|
|
| 11 | ШП10 | Шайба |
Загрузка ...
|
|
| 12 | 85-2401026 | Крышка |
Загрузка ...
|
|
| 13 | 85-4616031 | Прокладка |
Загрузка ...
|
|
| 14 | М12х40 | Болт |
Загрузка ...
|
|
| 15 | ШП12 | Шайба |
Загрузка ...
|
|
| 16 | 85-2407043 | Кольцо |
Загрузка ...
|
|
| 17 | М12х35 | Болт |
Загрузка ...
|
|
| 18 | 50-2407059-А | Крышка стакана |
Загрузка ...
|
|
| 19 | 50Х-2407042 | Стакан подшипников |
Загрузка ...
|
|
| 20 | 70-2407053-05 | Шестерня |
Загрузка ...
|
|
| 21 | 7515-А | Подшипник |
Загрузка ...
|
|
| 22 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 23 | 85-2403018 | Корпус |
Загрузка ...
|
|
| 24 | 50-2403021-Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) |
Загрузка ...
|
|
| 25 | 50-2403023 | Пластина стопорная |
Загрузка ...
|
|
| 26 | М12 | Гайка |
Загрузка ...
|
|
| 27 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 28 | 85-2047082 | Полуось |
Загрузка ...
|
|
| 29 | 50-2401015-1 | Корпус |
Загрузка ...
|
|
| 30 | 50-2401028 | Шпилька |
Загрузка ...
|
|
| 31 | 80-2401032 | Втулка |
Загрузка ...
|
|
| 32 | ПСМ1,1/4" | Пробка магнитная |
Загрузка ...
|
|
| 33 | 314 | Подшипник |
Загрузка ...
|
|
| 34 | ШП16 | Шайба |
Загрузка ...
|
|
| 35 | М16х50 | Болт |
Загрузка ...
|
|
| 36 | М12х30 | Болт |
Загрузка ...
|
|
| 37 | 50-2407028-А | Крышка |
Загрузка ...
|
|
| 38 | 50-2407029 | Прокладка |
Загрузка ...
|
|
| 39 | 2-80х105-1 | Манжета |
Загрузка ...
|
|
| 40 | В85 | Кольцо |
Загрузка ...
|
|
| 41 | 217КБ | Подшипник |
Загрузка ...
|
|
| 42 | 50-2407018-А | Рукав полуоси |
Загрузка ...
|
|
| 43 | 50-2407031-Б | Прокладка |
Загрузка ...
|
|
| 44 | 50-2407122-02 | Шестерня ведомая |
Загрузка ...
|
|
| 45 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 46 | 36-3502037-А | Втулка |
Загрузка ...
|
|
| 47 | 50-2401016-Б | Прокладка |
Загрузка ...
|
|
| 48 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 49 | 2-50х70-1 | Манжета |
Загрузка ...
|
|
| 50 | 104-110-40-1-4 | Кольцо |
Загрузка ...
|
|
| 51 | 50-2407056 | Прокладка (0,5 мм) |
Загрузка ...
|
|
| 52 | 50-2407057 | Прокладка (0,2 мм) |
Загрузка ...
|
|
| 53 | 160-165-36-1-4 | Кольцо |
Загрузка ...
|
|
| 54 | 6-42212КМ | Подшипник |
Загрузка ...
|
|
| 55 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 56 | 70-2407053-04 | Шестерня |
Загрузка ...
|
|
| 57 | 50-2407043 | Кольцо упорное |
Загрузка ...
|
|
| 58 | 7215НК1 | Подшипник |
Загрузка ...
|
|
| 59 | 50-2403034 | Болт |
Загрузка ...
|
|
| 60 | 85-2403019 | Крышка |
Загрузка ...
|
|
| 61 | 50-2403049-Б | Шайба опорная |
Загрузка ...
|
|
| 62 | 50-2403048 | Шестерня полуосевая |
Загрузка ...
|
|
| 63 | 50-2403062-А2 | Крестовина |
Загрузка ...
|
|
| 64 | 85-2403057 | Сателлит |
Загрузка ...
|
|
| 65 | 85-2403025 | Шайба опорная |
Загрузка ...
|
|
| 66 | 85-2403056 | Втулка |
Загрузка ...
|
|
| 67 | 50-2401020 | Поводок |
Загрузка ...
|
|
| 68 | 36-1702110 | Винт установочный |
Загрузка ...
|
|
| 69 | 1,6х200 | Проволока |
Загрузка ...
|
|
| 70 | КЛТ-75Т | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
