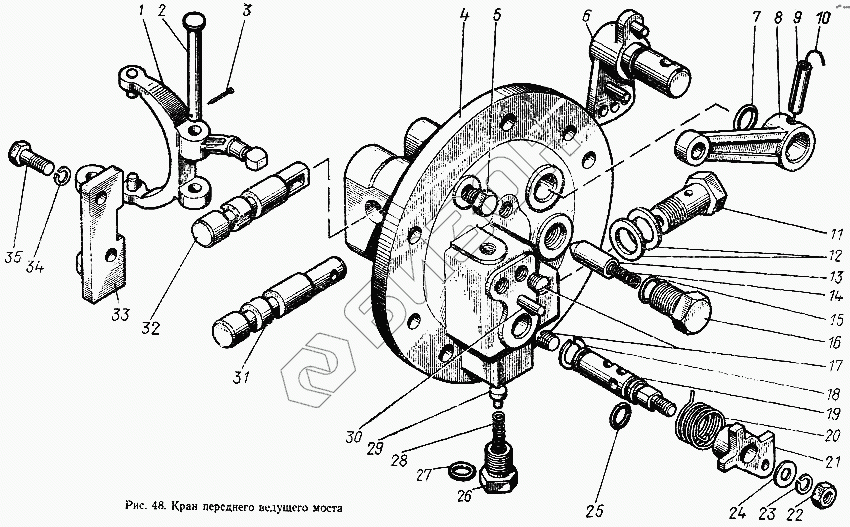

Графический каталог запасных частей к технике: МТЗ-100. Кран переднего ведущего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86-1803060 | 86-1803060 | Кран переднего ведущего моста в сборе |
Загрузка ...
|
|
| 86-1803070 | 86-1803070 | Золотник с кольцом и пробкой в сборе |
Загрузка ...
|
|
| 1 | 86-1803075 | Вилка |
Загрузка ...
|
|
| 2 | 8х70 | Палец |
Загрузка ...
|
|
| 3 | 2,5х18 | Шплинт |
Загрузка ...
|
|
| 4 | 86-1803061 | Корпус |
Загрузка ...
|
|
| 5 | 1/8" | Пробка |
Загрузка ...
|
|
| 6 | 86-1803065 | Рычаг |
Загрузка ...
|
|
| 7 | 013-018-30-2-6 | Кольцо |
Загрузка ...
|
|
| 8 | 86-18030-76 | Рычаг |
Загрузка ...
|
|
| 9 | 8х30 | Палец |
Загрузка ...
|
|
| 10 | 1,6-0-С | Проволока |
Загрузка ...
|
|
| 11 | Н.036.27.003 | Болт |
Загрузка ...
|
|
| 12 | 11.036.28.002 | Шайба |
Загрузка ...
|
|
| 13 | 86-1803071 | Фиксатор |
Загрузка ...
|
|
| 14 | 86-1803072 | Пружина |
Загрузка ...
|
|
| 15 | 015-019-25-2-6 | Кольцо |
Загрузка ...
|
|
| 16 | 85-1803066 | Пробка |
Загрузка ...
|
|
| 17 | 1/8"-4 | Пробка |
Загрузка ...
|
|
| 18 | В16 | Кольцо |
Загрузка ...
|
|
| 19 | 86-1803089 | Золотник |
Загрузка ...
|
|
| 20 | 86-1803064 | Пружина |
Загрузка ...
|
|
| 21 | 86-1803068 | Рычаг |
Загрузка ...
|
|
| 22 | М8 | Гайка |
Загрузка ...
|
|
| 23 | ШП8 | Шайба |
Загрузка ...
|
|
| 24 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 25 | 011-016-30-2-6 | Кольцо |
Загрузка ...
|
|
| 26 | 86-1803067 | Пробка |
Загрузка ...
|
|
| 27 | 011-15-25-2-6 | Кольцо |
Загрузка ...
|
|
| 28 | 86-1803079 | Пружина |
Загрузка ...
|
|
| 29 | 86-1803078 | Клапан |
Загрузка ...
|
|
| 30 | 6Т6х30 | Штифт |
Загрузка ...
|
|
| 31 | 86-1803062 | Золотник |
Загрузка ...
|
|
| 32 | 86-1803063 | Золотник |
Загрузка ...
|
|
| 33 | 86-1803069 | Кронштейн |
Загрузка ...
|
|
| 34 | ШП10 | Шайба |
Загрузка ...
|
|
| 35 | 86-1803081 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
