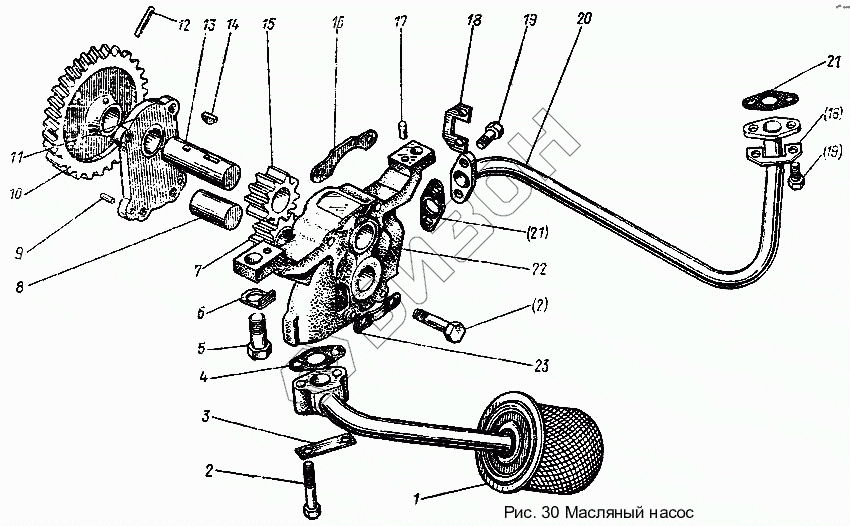

Графический каталог запасных частей к технике: МТЗ-100. Масляный насос
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1400030 | 240-1400030 | Установка масляного насоса в сборе |
Загрузка ...
|
|
| 245-1010000 | 245-1010000 | Установка приемника масляного насоса в сборе |
Загрузка ...
|
|
| 240-1403010 | 240-1403010 | Насос масляный в сборе |
Загрузка ...
|
|
| 1 | 245-1010010 | Маслоприемник |
Загрузка ...
|
|
| 2 | М8х45 | Болт |
Загрузка ...
|
|
| 3 | 50-1402038 | Пластина |
Загрузка ...
|
|
| 4 | 50-1402053 | Прокладка |
Загрузка ...
|
|
| 5 | М12х30 | Болт |
Загрузка ...
|
|
| 6 | 50-1403036 | Шайба |
Загрузка ...
|
|
| 7 | 50-1403110-Б | Шестерня |
Загрузка ...
|
|
| 8 | 50-1403125-Б | Палец |
Загрузка ...
|
|
| 9 | 50-1403233 | Штифт |
Загрузка ...
|
|
| 10 | 240-1403228 | Шестерня |
Загрузка ...
|
|
| 11 | 240-1403150 | Крышка со втулкой в сборе |
Загрузка ...
|
|
| 12 | 50-1403235 | Штифт |
Загрузка ...
|
|
| 13 | 50-1403052-Б | Валик |
Загрузка ...
|
|
| 14 | 4х7,5 | Шпонка |
Загрузка ...
|
|
| 15 | 50-1403075-Б | Шестерня |
Загрузка ...
|
|
| 16 | 50-1403128 | Пластина |
Загрузка ...
|
|
| 17 | 8сh8х16 | Штифт |
Загрузка ...
|
|
| 18 | 50-1403027 | Пластина |
Загрузка ...
|
|
| 19 | М8х16 | Болт |
Загрузка ...
|
|
| 20 | 50-1403015-А1 | Патрубок |
Загрузка ...
|
|
| 21 | 50-1403033 | Прокладка |
Загрузка ...
|
|
| 22 | 240-1403020 | Корпус со втулкой в сборе |
Загрузка ...
|
|
| 23 | 50-1403129 | Пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
