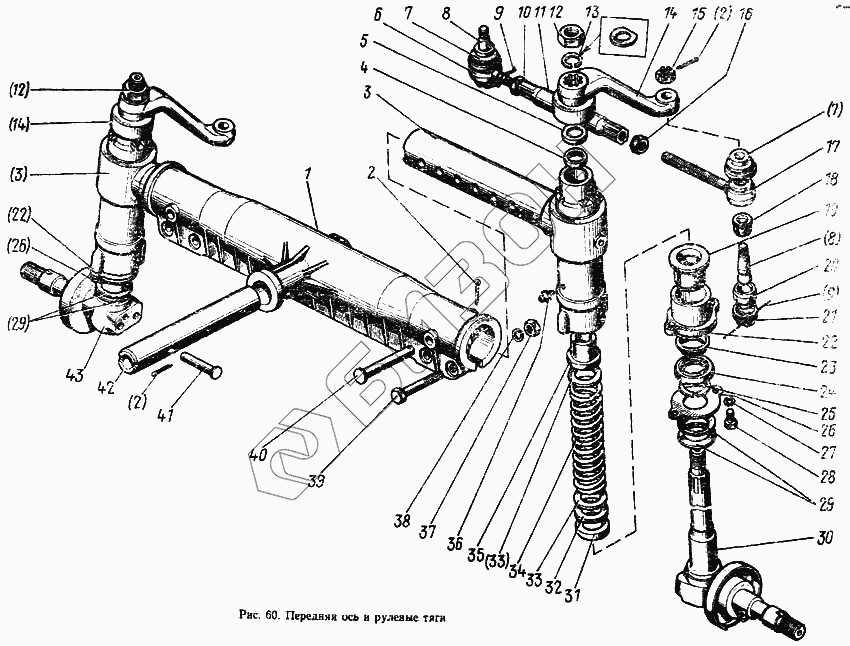

Графический каталог запасных частей к технике: МТЗ-100. Передняя ось и рулевые тяги
1
2
2
2
3
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-3000030-А1 | 50-3000030-А1 | Передняя ось в сборе |
Загрузка ...
|
|
| 70-3001060 | 70-3001060 | Кулак в сборе |
Загрузка ...
|
|
| Н50-3000032 | Н50-3000032 | Шайба |
Загрузка ...
|
|
| А35.32.100-06 | А35.32.100-06 | Тяга в сборе |
Загрузка ...
|
|
| А35.32.020 | А35.32.020 | Труба |
Загрузка ...
|
|
| 50-3000010-Б | 50-3000010-Б | Передняя ось с полурамой |
Загрузка ...
|
|
| А35.32.100-01 | А35.32.100-01 | Тяга в сборе |
Загрузка ...
|
|
| 1 | 50-3001010-А | Передняя ось |
Загрузка ...
|
|
| 2 | 4х36 | Шплинт |
Загрузка ...
|
|
| 3 | 50-3001070-Б | Кронштейн |
Загрузка ...
|
|
| 4 | 70-3001095 | Кольцо |
Загрузка ...
|
|
| 5 | 70-3001094 | Обойма сальника |
Загрузка ...
|
|
| 6 | А35.32.001-01 | Корпус шарнира левый |
Загрузка ...
|
|
| 7 | А35.32.005-Б | Чехол |
Загрузка ...
|
|
| 8 | А35.32.002-А | Палец шаровой |
Загрузка ...
|
|
| 9 | 2,0х270 | Проволока |
Загрузка ...
|
|
| 10 | А35.32.012-01 | Контргайка |
Загрузка ...
|
|
| 11 | А35.32.010-01 | Труба |
Загрузка ...
|
|
| 12 | 50-3001087 | Гайка |
Загрузка ...
|
|
| 13 | ШП27 | Шайба |
Загрузка ...
|
|
| 14 | 50-3001040-А | Рычаг поворотный |
Загрузка ...
|
|
| 15 | М18х1,5 | Гайка |
Загрузка ...
|
|
| 16 | А35.32.012 | Контргайка |
Загрузка ...
|
|
| 17 | А35.32.001 | Корпус шарнира правый |
Загрузка ...
|
|
| 18 | А35.32.008 | Вкладыш |
Загрузка ...
|
|
| 19 | 70-3001101 | Втулка |
Загрузка ...
|
|
| 20 | А35.32.007 | Вкладыш |
Загрузка ...
|
|
| 21 | А35.32.006 | Пробка |
Загрузка ...
|
|
| 22 | 70-3001021 | Втулка |
Загрузка ...
|
|
| 23 | 70-3001124 | Грязесъемник |
Загрузка ...
|
|
| 24 | 70-3001126 | Кольцо |
Загрузка ...
|
|
| 25 | 70-3001105 | Кольцо |
Загрузка ...
|
|
| 26 | 70-3001011 | Пластина |
Загрузка ...
|
|
| 27 | ШП10 | Шайба |
Загрузка ...
|
|
| 28 | М10х30 | Болт |
Загрузка ...
|
|
| 29 | 50-3001024 | Пружина |
Загрузка ...
|
|
| 30 | 70-3001065 | Цапфа правая |
Загрузка ...
|
|
| 31 | 50-3001023-А | Упор |
Загрузка ...
|
|
| 32 | 70-3001092 | Шайба |
Загрузка ...
|
|
| 33 | 70-3001106 | Шайба |
Загрузка ...
|
|
| 34 | 50-3001022-А1 | Пружина |
Загрузка ...
|
|
| 35 | 70-3001102 | Втулка |
Загрузка ...
|
|
| 36 | 1-3Ц6хр | Масленка |
Загрузка ...
|
|
| 37 | М18х1,5 | Гайка |
Загрузка ...
|
|
| 38 | ШП18 | Шайба |
Загрузка ...
|
|
| 39 | М18х1,5х100 | Болт |
Загрузка ...
|
|
| 40 | 22-20С4х120 | Ось |
Загрузка ...
|
|
| 41 | 22-16С4х80 | Ось |
Загрузка ...
|
|
| 42 | 50-3000011 | Ось качания |
Загрузка ...
|
|
| 43 | 70-3001065-01 | Цапфа левая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
